首页  >  产品百科  >  PUDP-16V-S

PUDP-16V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 16路, 2mm节距, 2行
供应商型号: PUDP-16V-S
供应商: 云汉优选
标准整包数: 1000

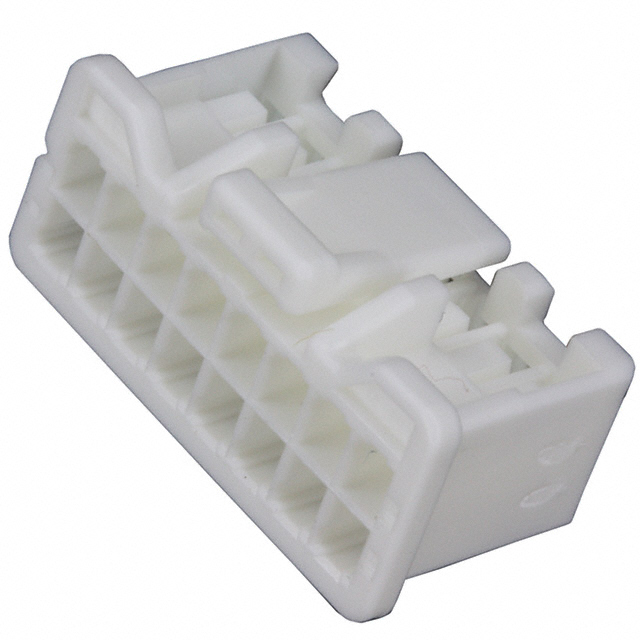

JST 矩形连接器 - 外壳 PUDP-16V-S

PUDP-16V-S概述


    产品简介


    PUD连接器是一款2.0毫米间距、可拆卸式压接型连接器,适用于板对线连接。该连接器设计有一个可靠的锁定装置,能够确保即使在振动、挤压和干燥电路条件下,也能实现稳定的电连接。PUD连接器采用2.0毫米间距、压接方式和双排结构设计,在低插入力的同时保持稳定的电连接性能。

    技术参数


    - 额定电流:3A(AC/DC),适用于AWG#22导线
    - 电压等级:250V(AC/DC)
    - 温度范围:-25℃至+85℃(包含施加电气负载时的温升)
    - 接触电阻:初始值≤10mΩ,环境测试后≤20mΩ
    - 绝缘电阻:≥1,000MΩ
    - 耐压:800VAC/分钟
    - 适用导线:导体尺寸为AWG#28至AWG#22,绝缘外径为0.76至1.5mm
    - 符合标准:RoHS2,UL94V-0
    - 材料和表面处理:
    - 触点:铜合金,镀锡(回流焊处理)
    - 壳体:聚对苯二甲酸丁二醇酯(PBT),UL94V-0,自然色

    产品特点和优势


    - 高可靠性接触:采用高质量材料和工艺制造,确保接触稳定可靠。
    - 卓越的操作性能:设计合理,易于安装和操作。
    - 安全锁定结构:独特的锁定装置设计,保证连接器在各种工作条件下的安全性。
    - 极化键位:可用于PCB上的安装,确保正确方向。

    应用案例和使用建议


    应用案例:
    PUD连接器广泛应用于通信设备、工业控制、医疗设备和消费电子产品等领域。由于其卓越的电性能和机械强度,特别适合于需要高度可靠连接的应用场合。
    使用建议:
    - 在选择导线时,根据具体应用需求选择合适的导线尺寸(AWG#28至AWG#22)。
    - 安装时注意正确的极化键位和连接方向,避免错误连接。
    - 确保连接器和导线的良好固定,以减少振动带来的影响。

    兼容性和支持


    PUD连接器支持多种型号和规格,具体如下:
    | 型号 | 极数 | 尺寸(mm) | 每袋数量 |
    ||
    | PUDP-08V-S | 8 | 6.0 | 1,000 |
    | PUDP-10V-S | 10 | 8.0 | 1,000 |
    | ... | ... | ... | ... |
    如需了解更多信息和购买详情,请联系JST公司。

    常见问题与解决方案


    - 问题1:连接器无法顺利插入电路板
    - 解决方案:检查插头和插座是否有异物,确保接触良好。

    - 问题2:连接器在振动环境中容易松动
    - 解决方案:在安装时加强固定措施,确保连接器紧固到位。
    - 问题3:连接器接触不良
    - 解决方案:确认导线是否正确压接,且未受损。如有问题,请重新进行压接。

    总结和推荐


    PUD连接器凭借其高可靠性、卓越的操作性能和安全锁定结构,在众多应用场合中表现出色。该产品的设计和制造工艺保证了其在不同环境下的稳定性和可靠性。强烈推荐使用PUD连接器,特别是对于需要高度可靠连接的应用场合。

PUDP-16V-S参数

参数
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 16pin
类型 Latch Lock,Receptacle
长*宽*高 14mm*8.3mm*9.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装,袋装

PUDP-16V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PUDP-16V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST PUDP-16V-S PUDP-16V-S数据手册

PUDP-16V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.713
2000+ ¥ 0.6944
库存: 22000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 713
