BM07B-SRSS-TBT

厂牌: JST

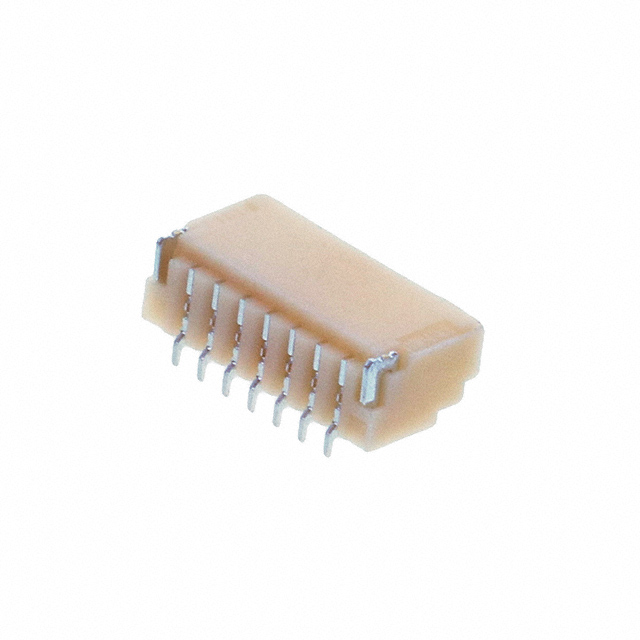

产品描述: Header,Push-Pull 1mm 1 7pin 1A 锡 贴片安装 9mm(长度)*3.6mm(高度)
供应商型号: 455-BM07B-SRSS-TBTTR-ND
供应商: Digi-Key
标准整包数: 1500
JST 矩形连接器 - 针座 - 插座/母插口 BM07B-SRSS-TBT

BM07B-SRSS-TBT概述


    产品简介


    SH系列连接器是一种具有1.0mm间距的可断开式压接型连接器。这种连接器具有紧凑低轮廓的设计,适用于多种电路连接场景。主要应用于各种电子产品和工业设备中,如通信设备、计算机外设、医疗设备等。此外,SH系列连接器还兼容SR绝缘位移连接器,从而增加了其应用的灵活性。

    技术参数


    - 间距:1.0mm
    - 电流等级:1.0 A(AC, DC)
    - 电压等级:50 V(AC, DC)
    - 工作温度范围:-25°C到+85°C
    - 接触电阻:初始值≤20mΩ;环境测试后≤40mΩ
    - 绝缘电阻:≥100MΩ
    - 耐压:500 VAC/分钟
    - 可适用导线规格:AWG #32到#28,绝缘层外径为0.4到0.8mm
    - 材料及表面处理:磷青铜,镀锡(再流焊处理)

    产品特点和优势


    SH系列连接器的独特之处在于其是世界上首款1.0mm间距的可断开式压接型连接器。它具备以下特点:
    - 紧凑且低轮廓设计,使得安装更为便捷。
    - 兼容SR绝缘位移连接器,提高了连接器的通用性和兼容性。
    - 带有外壳卡锁结构,确保了连接的稳定性和可靠性。
    - 符合RoHS标准,符合环保要求。

    应用案例和使用建议


    应用案例
    该系列连接器广泛应用于小型化电子产品、通信设备、计算机外设、医疗设备等领域。例如,在一个计算机主板上,SH系列连接器用于连接不同功能模块间的电路板接口,以实现信号传输和电源分配等功能。
    使用建议
    为了确保最佳性能,建议按照手册中的指导进行正确的安装和布线。此外,需要注意的是不同型号之间的差异,例如侧入式和顶入式的布局方式不同,安装时应选择合适的类型以避免接触不良。

    兼容性和支持


    SH系列连接器兼容多种规格的导线,包括AWG #32至#28。制造商JST提供详细的安装指南和技术支持,对于特定类型的导线应用情况,建议联系制造商以获得更详细的信息。同时,对于需要镀金针脚的应用场景,也可以向制造商咨询以获取适合的产品。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查导线是否正确安装并紧固,确认接触点无氧化或损伤。
    2. 问题:连接器插拔力大
    - 解决方案:根据实际情况调整插头的材质或尺寸,必要时联系厂家进行专业咨询。
    3. 问题:温度稳定性差
    - 解决方案:确保连接器的工作温度处于规定的范围内,必要时采用散热措施来改善温度稳定性。

    总结和推荐


    SH系列连接器凭借其紧凑设计、高可靠性以及广泛的适用性,展示了卓越的技术水平和市场竞争力。在多种电子设备和工业环境中表现优异,非常适合对空间利用率有较高要求的应用场合。因此,对于追求高效可靠连接解决方案的用户来说,推荐使用SH系列连接器。同时,JST作为专业的连接器制造商,提供了全面的支持和保障,进一步提升了产品的性价比。

BM07B-SRSS-TBT参数

参数
触头镀层厚度 - 配接 -
排数 1
额定电流 1A
防护等级 -
类型 Header,Push-Pull
触头镀层 - 配接
间距-配接 1mm
颜色 -
针脚数 7pin
长*宽*高 9mm(长度)*3.6mm(高度)
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装
