首页  >  产品百科  >  20FLZ-SM2-TB (LF)(SN)

20FLZ-SM2-TB (LF)(SN)

产品分类: FFC/FPC连接器
厂牌: JST
产品描述: 焊盘 500μm 20pin 灰色 2mm FFC,FPC 500mA 锡 底部 SMD,P=0.5mm,卧贴 贴片安装 15.9mm(长度)*5.3mm(高度)
供应商型号:
供应商:
标准整包数: 0

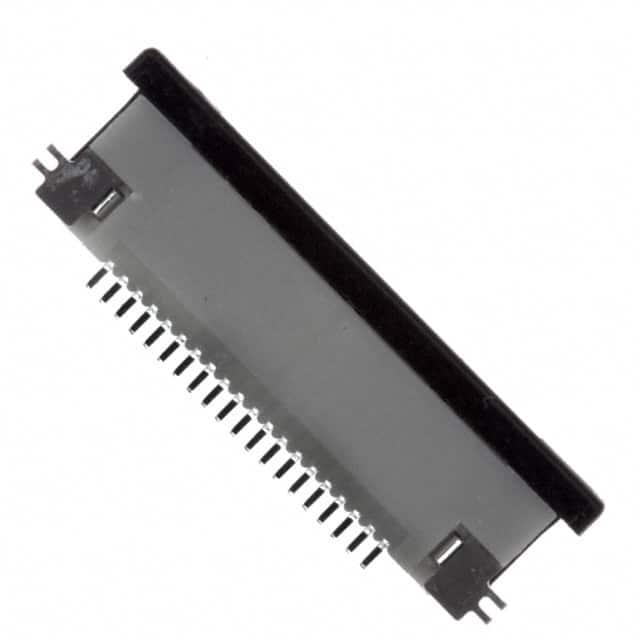

JST FFC/FPC连接器 20FLZ-SM2-TB (LF)(SN)

20FLZ-SM2-TB (LF)(SN)概述

    # FLZ Connector: 0.5mm Pitch for FFC and FPC

    产品简介


    FLZ连接器是一款极其小巧的电子元器件,适用于紧凑空间内的互连应用。该连接器具有0.5毫米的间距和仅2.0毫米的板上高度,能够在极为有限的空间内实现高效连接。这种设计是JST公司尖端技术的代表作,尤其适合需要高密度互连的应用场景。

    技术参数


    主要技术规格
    - 电流额定值:0.5 A(交流/直流)
    - 电压额定值:50 V(交流/直流)
    - 工作温度范围:-25°C至+85°C(包括电气连接时的温升)
    - 接触电阻:初始值≤40 mΩ,经过环境测试后≤60 mΩ
    - 绝缘电阻:≥800 MΩ
    - 耐压值:200 VAC/分钟
    - 适用FFC和FPC导体间距:0.5 mm
    - 导体宽度:0.35 mm
    - 配对部分厚度:0.3 ± 0.03 mm
    其他特性
    - 零插入力机制
    - 热稳定性设计,适合表面安装
    - 直角贴片尾部
    - 两种连接方式
    - 带凸纹的包装带,便于自动安装

    产品特点和优势


    FLZ连接器的独特之处在于其极小的外形尺寸和高密度互连能力。它的零插入力机制和热稳定性设计使其非常适合自动化生产线。此外,该连接器符合RoHS标准,确保其环保和安全性。

    应用案例和使用建议


    应用案例
    FLZ连接器广泛应用于各种电子设备中,如智能手机、平板电脑、可穿戴设备和其他便携式电子产品。其高密度互连能力使得在这些设备的电路板设计中能够节省宝贵的空间。
    使用建议
    - 在选择FFC和FPC材料时,应仔细检查其适用性,确保与连接器兼容。
    - 在实际应用中,注意环境温度变化可能影响连接器的性能。
    - 为了保证长期可靠性,建议定期进行环境测试和维护。

    兼容性和支持


    FLZ连接器可以与多种FFC和FPC材料兼容,具体适用材料请参考制造商提供的详细信息。JST公司为该产品提供全面的技术支持和维护服务,用户可以通过官方网站获取更多信息和技术文档。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:连接器在插拔过程中出现异常摩擦。
    - 解决方案:检查是否正确安装FFC和FPC材料,确保其符合规格要求。
    2. 问题:连接器接触电阻过高。
    - 解决方案:重新评估环境条件,确认是否有过热或其他外部因素影响。
    3. 问题:连接器耐压值不达标。
    - 解决方案:进行耐压测试并验证其是否满足规范要求。

    总结和推荐


    FLZ连接器以其极高的紧凑性和卓越的性能在电子元器件市场中脱颖而出。其独特的设计和优异的性能使其成为许多高端电子产品中的首选互连解决方案。强烈推荐在需要高密度互连和有限空间的应用中使用FLZ连接器。

20FLZ-SM2-TB (LF)(SN)参数

参数
间距 500μm
额定电流 500mA
端接 焊盘
针脚数 20pin
板上高度 2mm
连接器/触头类型 底部
外壳颜色 灰色
触头镀层
扁平柔性类型 FFC,FPC
长*宽*高 15.9mm(长度)*5.3mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

20FLZ-SM2-TB (LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

20FLZ-SM2-TB (LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST FFC/FPC连接器 JST 20FLZ-SM2-TB (LF)(SN) 20FLZ-SM2-TB (LF)(SN)数据手册

20FLZ-SM2-TB (LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
