B5P-VH

厂牌: JST
产品描述: 5pin 3.96mm 1 Header,Locking Ramp 10A 锡 白色 通孔安装 19.74mm(长度)*8.5mm(高度)
供应商型号: JY-B5P-VH
供应商: 云汉优选
标准整包数: 1

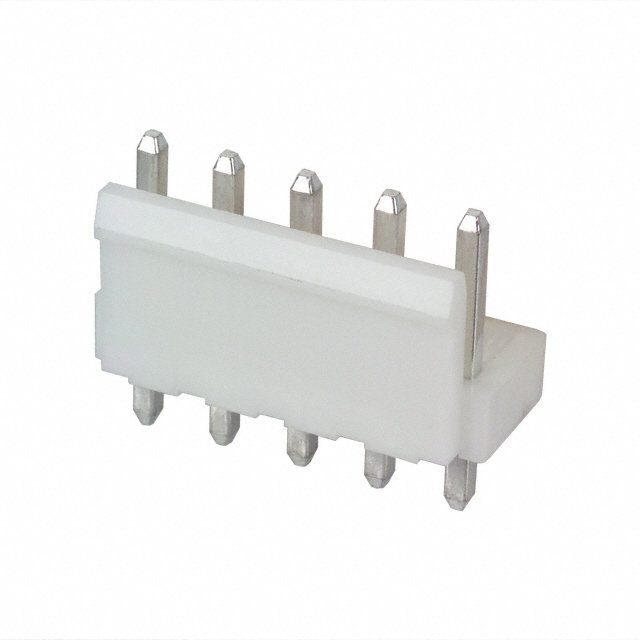

JST 矩形连接器 - 针座 - 公插针 B5P-VH

B5P-VH概述


    产品简介


    JST VH连接器是一款适用于印刷电路板的小型且经过实地验证的连接器。它可靠且具有大电流承载能力,广泛应用于各种信号、电源和输出电路,特别适合消费电子产品领域。该连接器基于成功应用于NH连接器的设计理念,提供了一种可信赖的连接解决方案。

    技术参数


    - 电流承载能力:10A(AC/DC),适用于AWG#16导线
    - 电压等级:250V(AC/DC)
    - 温度范围:-25°C到+85°C(包括应用电流时的温度上升)
    - 接触电阻:初始值≤10mΩ;环境测试后≤20mΩ
    - 绝缘电阻:最小值为1,000MΩ
    - 耐压强度:1,500V AC/分钟
    - 适用导线:AWG#22到#16
    - PCB厚度:1.6mm(0.063")

    产品特点和优势


    - 可靠的盒形触点:采用与NH连接器相同的盒形触点设计,确保在低电压、低电流信号电路及相对大容量的电源电路中均表现稳定。
    - 紧凑结构与高电流承载能力:尽管具有10A的大电流承载能力,但连接器仍然非常紧凑,安装高度仅为16.5mm(0.650")。
    - 安全可靠的接合和固定:具备锁定机制,防止因振动导致的松动,同时还能防止错误插入(如反向插入)。

    应用案例和使用建议


    JST VH连接器广泛用于消费电子设备中。例如,在某些智能家居设备中,它们可以作为信号传输的重要组件,确保设备之间高效稳定的通信。用户应注意不要并联超过额定电流的电流,如果需要并联则必须使用磷青铜材质的接触器,以避免电流不平衡和其他问题。设计时还应考虑额外的安全余量。

    兼容性和支持


    JST VH连接器与其型号相关的其他电子元器件或设备具有良好的兼容性。如有任何疑问,可以直接联系JST获取更多技术支持和信息。

    常见问题与解决方案


    - 问题:并联时电流不平衡如何处理?
    - 解决方案:如果必须进行并联操作,务必使用磷青铜材质的接触器,同时设计电路以避免电流不平衡,并为每个电路提供额外的安全余量。

    总结和推荐


    JST VH连接器是一款出色的连接器产品,具备紧凑的设计、大电流承载能力和可靠性。对于消费电子和相关领域的应用,这款连接器是一个理想的选择。强烈推荐使用此连接器以提高产品的整体性能和稳定性。

B5P-VH参数

参数
针脚数 5pin
间距-配接 3.96mm
排数 1
排距 -
颜色 白色
额定电流 10A
类型 Header,Locking Ramp
触头镀层 - 配接
触头镀层厚度 - 配接 -
防护等级 -
长*宽*高 19.74mm(长度)*8.5mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

B5P-VH厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B5P-VH数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B5P-VH B5P-VH数据手册

B5P-VH封装设计

查看详情并下载
Symbol
Footprint
3D Model
