XMP-12V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 压接连接器外壳, 12路, 2.5mm节距, Single行
供应商型号: JY-XMP-12V
供应商: 云汉优选
标准整包数: 1

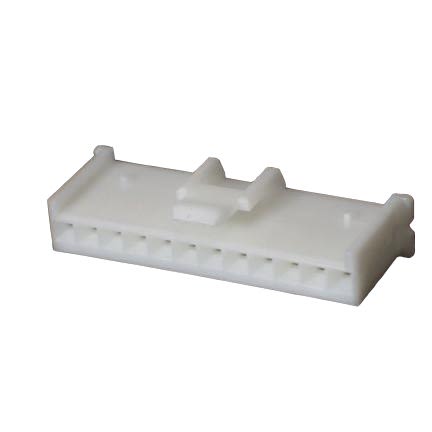

JST 矩形连接器 - 外壳 XMP-12V

XMP-12V概述

    XM Connector:电子元器件产品技术手册

    1. 产品简介


    XM Connector 是一种插拔式连接器,主要用于各种电线之间的连接。它包括多个型号和尺寸,适用于多种应用场合。这款连接器以其高效的安全保护机制和高可靠性而闻名,广泛应用于通信设备、工业自动化系统、汽车电子等领域。

    2. 技术参数


    - 电流额定值: 3A AC/DC最大
    - 电压额定值: 250V AC/DC最大
    - 温度范围: -25°C 至 +85°C(包括施加电流时的温度上升)
    - 接触电阻: 初始值10mΩ最大;环境测试后20mΩ最大
    - 绝缘电阻: 最小500MΩ
    - 耐压: 1500V AC/分钟
    - 适用导线: AWG#28至#20,0.08至0.50mm²
    - 适用面板厚度: 0.5至1.8mm (0.020"至0.071")

    3. 产品特点和优势


    - 内壳锁: 该锁能够确保插头与插座之间的安全连接,防止意外断开。由于其被保护设计,外部力不会对其产生影响。
    - 二级固定器: 在部分插入或意外释放触点的情况下增强安全性。即使触点未完全插入,固定器也能引导触点到正确位置并牢固锁定。
    - 外壳锁扣: 弹性塑料外壳锁扣可将触点牢固地固定在插座上,不因手部操作而受影响。轻插即可完成均匀插入,插入完毕时手感明显变化。
    - 多种面板安装方式: 通过独特的面板安装锁定机构,该插座可以轻松安装在不同厚度的面板上,无需使用工具。
    - 平滑插入: 插座具有引针插入导向装置,提供平滑无阻的插入过程,避免触点偏转或碰撞内部障碍。

    4. 应用案例和使用建议


    - 通信设备: 用于交换机和路由器之间的电源和信号传输,确保可靠的数据连接和稳定的供电。
    - 工业自动化系统: 适用于机器人的控制单元和传感器接口,提供高可靠的连接以确保系统的稳定运行。
    - 汽车电子: 在汽车动力系统和信息娱乐系统中使用,提供坚固耐用的连接解决方案。
    使用建议:
    - 在安装过程中确保触点正确对齐,以避免安装错误导致的损坏。
    - 定期检查连接器的连接状态,确保没有松动或腐蚀现象。
    - 根据具体的应用需求选择合适的触点材料和规格,以提高连接器的整体性能。

    5. 兼容性和支持


    XM Connector系列中的各个型号通常适用于广泛的面板厚度和导线规格,提供了高度的灵活性。JST公司为其产品提供全面的技术支持和维护服务,包括产品咨询、安装指导和售后维修。

    6. 常见问题与解决方案


    - 问题: 连接器插入时感到阻力过大
    - 解决方案: 检查触点是否对齐正确,确保没有变形或损坏。
    - 问题: 连接器在应用过程中发生断开
    - 解决方案: 检查内壳锁是否正常工作,必要时更换新的内壳锁组件。
    - 问题: 绝缘电阻过低
    - 解决方案: 检查是否有污染物或潮湿现象,清洁后重新测试绝缘电阻。

    7. 总结和推荐


    XM Connector 系列连接器凭借其出色的机械结构和电气性能,在多种应用环境中表现优异。它具备内壳锁和二级固定器,确保了连接的稳定性;独特的安装机制使其易于安装且适应多种面板厚度。对于需要高可靠性的场合,推荐选用此系列产品。

XMP-12V参数

参数
触头端接 -
针脚数 -
类型 BOARD CONNECTOR,PLUG
颜色 -
触头类型 -
紧固类型 -
排数 1
安装方式 导线安装,板安装,面板安装
零件状态 在售

XMP-12V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XMP-12V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XMP-12V XMP-12V数据手册

XMP-12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7442
库存: 148
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.74
直接购买
加入购物车
