GWE16-12

产品分类: 其他线缆
厂牌: JST
产品描述: JST 绿色管型端子 绝缘端子, 最大线规16mm², 12mm引脚长, 5.8mm引脚直径
供应商型号: GWE16-12
供应商: 期货订购
标准整包数: 100

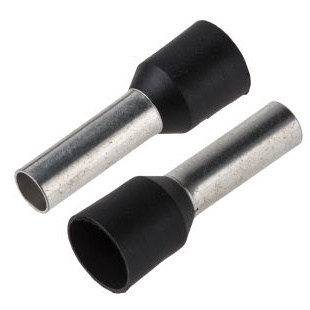

JST 其他线缆 GWE16-12

GWE16-12概述

    Ferrules Insulated 技术手册

    产品简介


    本产品是绝缘端子(Ferrules Insulated),符合DIN 46228, part 4标准,用于工业用途。绝缘端子主要用于改善电线与接线端子之间的接触质量,通过将电线末端压接到绝缘端子内部来减少磨损、腐蚀和断路的风险。其主要功能在于确保电线连接稳定可靠,并适用于多种不同截面积的电缆。

    技术参数


    | 型号编号 | 适用电线截面积 | 颜色代码 | 尺寸(mm) |

    | FWE0.25-6 | 0.25 mm² | II - 紫色 | 11 x 6 x 0.8 x 0.15 x 1.9 |
    | FTR0.5-8 | 0.5 mm² | II - 白色 | 14 x 8 x 1 x 0.15 x 2.6 |
    | FTR0.75-8 | 0.75 mm² | I - 浅蓝色 | 14 x 8 x 1.2 x 0.15 x 3.2 |
    | FTR1.0-8 | 1.0 mm² | I - 红色 | 14 x 8 x 1.4 x 0.15 x 3.4 |
    | FTR1.5-8 | 1.5 mm² | I - 黑色 | 14 x 8 x 1.7 x 0.15 x 3.8 |
    | FWE2.5-8 | 2.5 mm² | I - 灰色 | 14 x 8 x 2.2 x 0.15 x 4.2 |
    | FWE4-10 | 4.0 mm² | I - 橙色 | 17 x 10 x 2.8 x 0.2 x 4.8 |
    | FWE6-12 | 6.0 mm² | I - 绿色 | 20 x 12 x 3.5 x 0.2 x 6.3 |
    | FWE10-12 | 10.0 mm² | I - 棕色 | 22 x 12 x 4.5 x 0.2 x 7.6 |
    | FWE16-12 | 16.0 mm² | II - 白色 | 24 x 12 x 5.8 x 0.2 x 8.8 |
    | FWE25-16 | 25.0 mm² | I - 黑色 | 30 x 16 x 7.3 x 0.2 x 11.2 |
    | FWE35-16 | 35.0 mm² | I - 红色 | 30 x 16 x 8.3 x 0.2 x 12.7 |
    | FWE50-20 | 50.0 mm² | I - 蓝色 | 36 x 20 x 10.3 x 0.3 x 15 |
    注:
    1. Style I - 适用于三重评级电缆;Style II - 标准
    2. 最大操作温度:+105°C
    3. 交货时间可能因产品而异,这些产品仅由以下JST附属机构提供:J.S.T. (U.K.) Ltd, J.S.T. Belgium N.V., J.S.T. India Liaison Office, 和 JST-SouthAfrica.com。

    产品特点和优势


    1. 材料质量:采用聚丙烯绝缘材料和镀锡电解铜,保证了良好的耐温性和导电性能。
    2. 颜色编码:不同的颜色代码使得识别不同规格的绝缘端子变得更加方便,避免安装错误。
    3. 稳定性:能够显著提高连接点的稳定性,有效防止震动和机械应力导致的松动。
    4. 应用广泛:适用于多种行业,包括电力系统、机械工程和自动化控制等领域。
    5. 易于安装:设计合理,便于现场安装和维护。

    应用案例和使用建议


    1. 电力系统:在输配电系统中使用时,可以防止电线与接线端子接触不良导致的短路和断路现象。安装时确保选择正确型号的绝缘端子,以满足系统需求。
    2. 机械工程:在机械设备中应用时,需要确保接线端子固定牢固,防止由于震动导致的接触不良。
    3. 自动化控制:对于工业自动化控制系统,使用时需注意检查接线端子的安装位置和方向,确保信号传输稳定。
    使用建议:
    - 安装前务必确认绝缘端子型号与电线截面积匹配。
    - 使用合适的压接工具进行压接,确保连接牢固。
    - 定期检查接线端子的连接情况,发现问题及时更换。

    兼容性和支持


    该系列产品适用于大多数工业级设备和装置。制造商J.S.T.公司提供了完善的售后服务和技术支持,包括安装指导和故障排除。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 绝缘端子断裂 | 选择正确的型号并确保使用合适的压接工具。 |
    | 接触不良 | 检查接线端子是否压接到位,必要时重新压接。 |
    | 热老化损坏 | 在极端高温环境下使用时,需特别关注产品最大操作温度限制。 |

    总结和推荐


    绝缘端子(Ferrules Insulated)以其优良的质量和可靠性成为众多工业应用的理想选择。无论是电力系统还是自动化控制领域,它都能显著提升系统的稳定性和安全性。强烈推荐在各种工业应用场景中使用此系列产品。

GWE16-12参数

参数
长*宽*高 24mm(长度)

GWE16-12厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

GWE16-12数据手册

厂牌 PDF简要描述 下载
JST 其他线缆 JST GWE16-12 GWE16-12数据手册

GWE16-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
