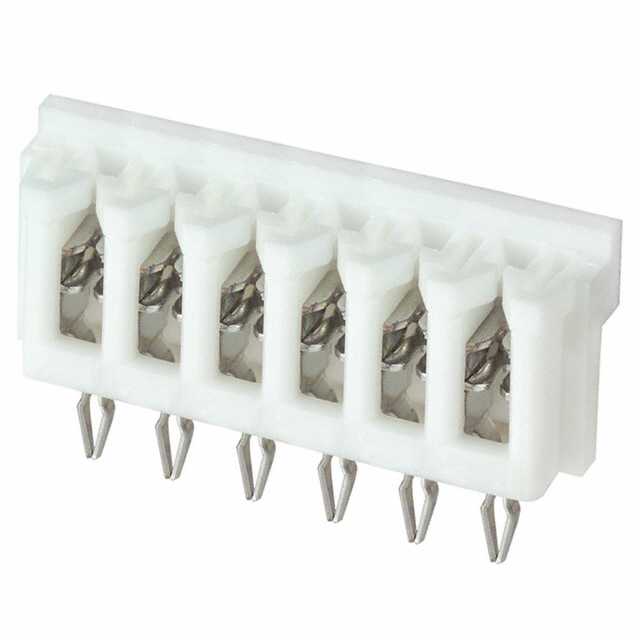

06DB-6S(LF)

厂牌: JST
产品描述: Individual Wires 1 6pin 铅,锡 白色 IDC 2.5mm 通孔安装
供应商型号: Q-06DB-6S(LF)
供应商: 期货订购
标准整包数: 500
JST 矩形连接器 - 板载/直接线对板 06DB-6S(LF)

06DB-6S(LF)概述


    产品简介


    JST DB连接器是一种适用于印刷电路板的2.5mm间距绝缘位移连接器(IDC),通过直接焊接的方式安装于PCB上,具有低轮廓设计,安装高度为7.1mm,宽度为4.1mm。这些连接器可以单独使用,也可以与NR或HR连接器结合使用,适用于多种电子设备和系统。

    技术参数


    - 电流等级:2A(交流或直流)
    - 电压等级:250V(交流或直流)
    - 温度范围:-25°C至+85°C(包括电气电流引起的温升)
    - 绝缘电阻:最小1,000 MΩ
    - 耐压:1,500V AC/分钟
    - 适用线缆:UL1007(AWG #28, #26, #24)
    - PCB厚度:1.6mm
    - 材料和镀层:磷青铜基座,镍底涂层,锡电镀;PA66塑料基座,UL94V-0防火等级
    - 符合标准:RoHS,认证E60389,LR20812

    产品特点和优势


    - 紧凑且低轮廓:这种低轮廓连接器(7.1mm高,4.1mm宽)非常适合作为空间受限的应用场合。
    - 双U槽绝缘位移部分:双槽结构提供优异的可靠性,确保接线稳定。
    - 锁定焊尾:接触点的焊尾有两个锁定位置,保证插入PCB后的稳定性,方便可靠地插入。
    - 应力释放:防止振动、冲击或弯曲造成的应力影响绝缘位移连接,确保电路的完整性。
    - 互换性:与类似连接器相比,布局相同,孔径一致,易于替换和升级。

    应用案例和使用建议


    应用案例
    这类连接器常用于各种电子设备中,如工业自动化控制系统、通信设备和消费电子产品。例如,在工业自动化控制设备中,它们可用于传感器和执行器之间的信号传输,确保高效和可靠的信号传递。
    使用建议
    1. 在将线缆插入连接器之前,确保线缆尺寸与连接器要求相符,以避免不稳定的连接。
    2. 确保焊接时连接器稳固地固定在PCB上,避免冷却过程中受到外力。
    3. 尽量减少对已连接线缆的机械应力,以防损坏连接。

    兼容性和支持


    JST DB连接器具有良好的互换性,与其它相同布局和孔径的连接器可以互换使用。JST公司提供了详尽的技术文档和支持服务,包括安装指南、维护手册和故障排除技巧。如有疑问,建议联系制造商获取更多技术支持。

    常见问题与解决方案


    - 问题:连接器无法牢固地固定在PCB上。
    - 解决方案:检查焊接过程,确保焊料充分填充并冷却,稳固连接器。如果发现有气泡或不均匀的焊料分布,可能需要重新焊接。

    - 问题:连接器接触不良,信号传输不稳定。
    - 解决方案:确认线缆是否正确插入,并且没有明显的物理损伤。检查线缆的型号和规格是否符合连接器的要求。

    总结和推荐


    JST DB连接器以其紧凑的设计、优异的电气性能和良好的互换性在众多应用场景中表现出色。其独特的应力释放机制和可靠的锁定焊尾设计使其成为在空间有限且需稳定传输信号的理想选择。尽管价格可能稍高,但其出色的表现和长寿命足以证明其价值。综上所述,推荐使用JST DB连接器,尤其是在空间受限且需要高可靠性的环境中。

06DB-6S(LF)参数

参数
触头镀层 铅,锡
电缆端接 IDC
针脚数 6pin
触头镀层厚度 -
类型 Individual Wires
颜色 白色
电缆间距 2.5mm
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

06DB-6S(LF)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

06DB-6S(LF)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 板载/直接线对板 JST 06DB-6S(LF) 06DB-6S(LF)数据手册

06DB-6S(LF)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2409 ¥ 1.9994
库存: 500000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 999.7
直接购买
加入购物车
