首页  >  产品百科  >  20XSR-36S

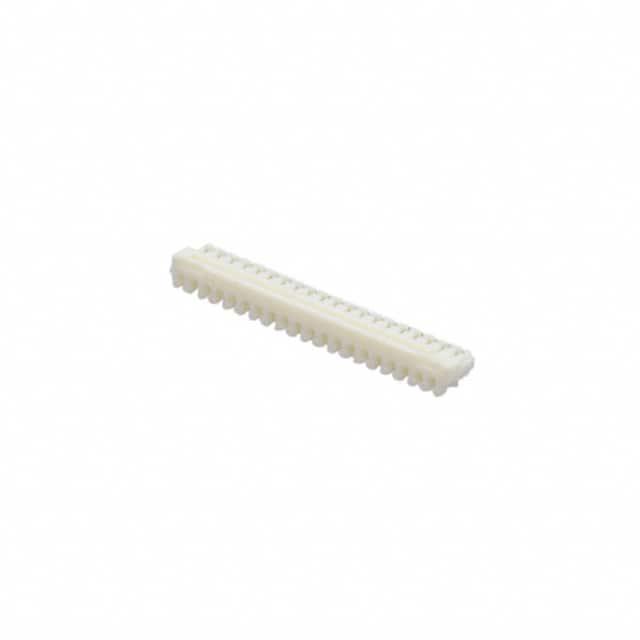

20XSR-36S

厂牌: JST
产品描述: 36 AWG Receptacle 600μm 1 20pin 锡 自然色 IDC 导线安装,自由悬挂,通孔安装 12.6mm(长度)*2.25mm(高度)
供应商型号: 20XSR-36S
供应商: 国内现货
标准整包数: 1
JST 矩形连接器 - 自由悬挂/面板安装 20XSR-36S

20XSR-36S概述

    XSR Connector 技术手册

    产品简介


    XSR 连接器是一种专门设计用于线对板应用的绝缘位移连接器(ID),具有 0.6mm 的极小间距。这些微型连接器的安装高度为 1.45mm,深度为 3.0mm,旨在为有限的空间提供高效解决方案。XSR 连接器特别适用于需要处理细线的应用场合,并且可以应用于自动化的绝缘位移机器中。由于其独特的双槽位绝缘位移部分和新的应力释放结构,该连接器在工业和消费电子产品中得到了广泛的应用。

    技术参数


    - 电流额定值:0.2A(交流和直流)
    - 电压额定值:30V(交流和直流)
    - 温度范围:-25°C 至 +85°C(含电流通电时的温度上升)
    - 接触电阻:初始值 ≤ 30mΩ,环境测试后 ≤ 50mΩ
    - 绝缘电阻:最小 100MΩ
    - 耐压能力:200V(交流/分钟)
    - 适用导线:导体尺寸/36 AWG,导体为 7 股镀锡铜合金,绝缘外径/0.29mm
    - 符合 RoHS 标准

    产品特点和优势


    - 节省空间:0.6mm 的间距使其成为同类产品中体积最小的一款,非常适合高密度布线需求。
    - 双槽位绝缘位移设计:确保电线的牢固连接和良好的电气接触。
    - 新的应力释放结构:提高机械强度和使用寿命。
    - 适合细线:适用于细至 36 AWG 的导线。
    - 自动化兼容性:能够用于自动化的绝缘位移机器。

    应用案例和使用建议


    XSR 连接器广泛应用于各种电子产品,如智能手表、智能手机、物联网设备等。对于需要紧凑布局的设计,该连接器是理想选择。建议在使用过程中,定期检查连接器的接触状态,确保长期可靠的工作。

    兼容性和支持


    XSR 连接器经过严格的测试,符合 E60389 和 LR20812 标准。关于与其他电子元件的兼容性问题,建议直接联系制造商 JST 获取详细信息。JST 提供全面的技术支持和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题 1:如何判断连接器是否接触良好?
    - 解决方案:通过测量接触电阻值来验证。如果初始值超过 30mΩ,可能需要重新检查安装情况。

    - 问题 2:连接器能否适应较宽的温度范围?
    - 解决方案:XSR 连接器能在 -25°C 到 +85°C 的温度范围内正常工作。请确保在极端温度下进行适当散热。

    总结和推荐


    综上所述,XSR 连接器凭借其超小型化、高可靠性及广泛的适用性,在各类电子产品中展现出色的表现。其独特的设计特点和严格的质量控制使其成为市场上极具竞争力的产品之一。强烈推荐使用 XSR 连接器,尤其是对空间和性能有较高要求的应用场合。

20XSR-36S参数

参数
针脚数 20pin
触头镀层
电缆端接 IDC
触头镀层厚度 -
排数 1
颜色 自然色
类型 Receptacle
间距 600μm
线规 36 AWG
长*宽*高 12.6mm(长度)*2.25mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

20XSR-36S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

20XSR-36S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 自由悬挂/面板安装 JST 20XSR-36S 20XSR-36S数据手册

20XSR-36S封装设计

查看详情并下载
Symbol
Footprint
3D Model
