ZPDR-12V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 2 12pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 12.7mm(长度)*7.6mm(高度)
供应商型号: 18E8-ZPDR-12V-S
供应商: 国内现货
标准整包数: 1

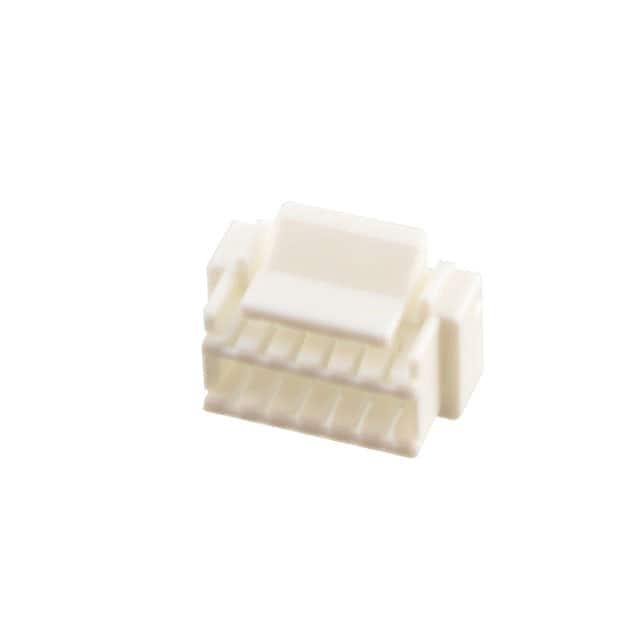

JST 矩形连接器 - 外壳 ZPDR-12V-S

ZPDR-12V-S概述

    ZPD Connector 技术手册综述

    产品简介


    ZPD 连接器是专为高密度 PCB 设计的新型连接器。它采用 1.5 mm 轴距的双排设计,并具备可靠的锁定装置。低插入力和良好的对接感使操作变得可靠且顺畅。这种连接器适用于多种电子设备和电路板的应用领域,包括通信、计算机、工业控制等领域。

    技术参数


    - 电流等级: 2 A / 10 至 30 电路 (AC/DC, AWG #24); 1.5 A / 32 至 40 电路 (AC/DC, AWG #24)
    - 电压等级: 100 V AC/DC
    - 温度范围: -25℃ 至 +85℃(含通电时温度上升)
    - 接触电阻: 初始值 / 最大 30 mΩ; 环境测试后 / 最大 60 mΩ
    - 绝缘电阻: 最小 500 MΩ
    - 耐压: 500 VAC/分钟
    - 适用线材: 导体尺寸 / AWG #28 至 #24; 绝缘外径 / 0.76 至 1.2 mm
    - 材料和表面处理: 铜合金,锡镀层(再流焊处理)

    产品特点和优势


    1. 高密度设计: 1.5 mm 的轴距允许更高的布线密度,节省空间。
    2. 可靠锁定结构: 提供稳固可靠的连接。
    3. 低插入力: 操作简便,减少磨损。
    4. 良好的兼容性: 支持多种电线规格,满足不同需求。
    5. 环保标准: 符合 RoHS2 标准,适合绿色电子产品制造。

    应用案例和使用建议


    ZPD 连接器适用于需要高密度布线的场合,如高速通信设备、计算机系统、工业自动化控制系统等。建议在使用时注意以下几点:
    - 确保电线规格与连接器匹配。
    - 使用专用的压接工具进行压接操作。
    - 定期检查连接器的连接状态,确保长期可靠运行。

    兼容性和支持


    - 兼容性: ZPD 连接器可与市面上常见的电线及其它连接器配套使用。
    - 支持: 用户可以通过制造商的网站获取详细的技术文档和指导手册。对于全自动化压接设备,可以联系 JST 获取支持。

    常见问题与解决方案


    1. 插入困难:
    - 解决方案:确认电线规格是否符合要求;检查是否有异物堵塞连接器插孔。

    2. 接触不良:
    - 解决方案:重新压接电线;清洁连接器端子以去除氧化物或污垢。

    总结和推荐


    ZPD 连接器凭借其独特的设计和优良的性能,非常适合应用于高密度 PCB 的设计。通过上述分析,该产品表现出色,特别推荐用于对空间利用率和稳定性有高要求的应用场景。建议在选择此类高密度连接器时考虑该型号作为优先选项。

ZPDR-12V-S参数

参数
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 12pin
类型 Latch Lock,Receptacle
长*宽*高 12.7mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

ZPDR-12V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZPDR-12V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZPDR-12V-S ZPDR-12V-S数据手册

ZPDR-12V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.2959
100+ ¥ 1.9452
1000+ ¥ 0.9552
库存: 1422
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.29
直接购买
加入购物车
