首页  >  产品百科  >  PHDR-24VS

PHDR-24VS

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 24路, 2mm节距, 2行
供应商型号: 26M-PHDR-24VS
供应商: 云汉优选
标准整包数: 1

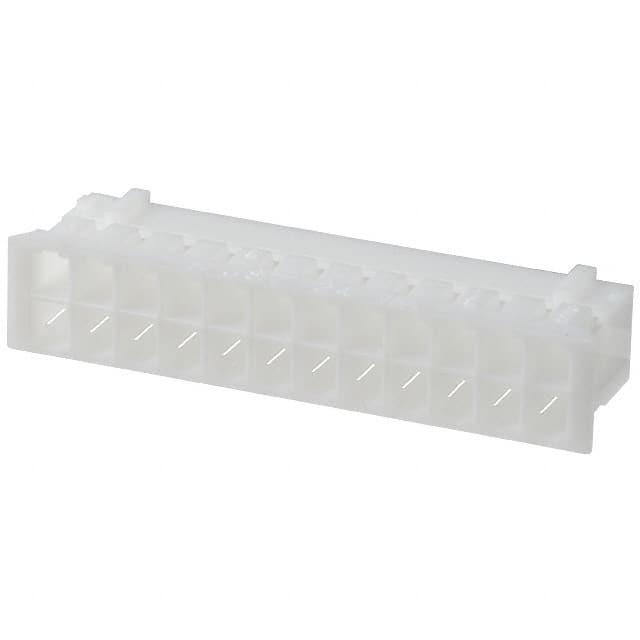

JST 矩形连接器 - 外壳 PHDR-24VS

PHDR-24VS概述

    # PHD Connector 技术手册概述

    产品简介


    PHD Connector 是一款具有 2.0 毫米间距的可拆卸式压接连接器。这种连接器采用双排线对板设计,旨在满足高密度和低剖面连接的需求。PHD Connector 广泛应用于各种电子设备和系统中,如通信设备、工业自动化控制系统、消费电子以及计算机外围设备等。

    技术参数


    - 电流容量:3 A AC/DC(适用于 AWG #22)
    - 电压等级:250 V AC/DC
    - 温度范围:-25°C 至 +85°C(包括应用电气电流时的温升)
    - 接触电阻:初始值 ≤ 10 mΩ;环境测试后 ≤ 20 mΩ
    - 绝缘电阻:≥ 1,000 MΩ
    - 耐压:800 VAC/分钟
    - 适用导线:AWG #28 至 #22
    - 适用电路板厚度:1.6 mm

    产品特点和优势


    PHD Connector 的主要特点和优势如下:
    - 紧凑型设计:适合空间受限的应用环境。
    - 可靠接触:保证稳定的电气连接性能。
    - 全屏蔽端子:提供良好的电磁干扰防护。

    应用案例和使用建议


    应用案例
    1. 通信设备:用于路由器、交换机、服务器等设备内部的高密度连接。
    2. 工业自动化:在各种工业控制系统中作为关键的信号传输接口。
    3. 消费电子:在笔记本电脑、平板电脑等便携式设备中实现高效的信号传输。
    使用建议
    1. 安装前检查:确保所有连接器与电路板完全对齐并正确插入。
    2. 温度管理:考虑应用环境的温度变化,选择合适的导线和组件材料以防止过热。
    3. 定期维护:根据设备使用情况定期检查连接器的接触状态,避免因长期使用导致的磨损。

    兼容性和支持


    PHD Connector 设计上兼容多种电路板和导线类型,确保广泛的适用性。此外,制造商 JST 提供全面的技术支持和服务,包括产品选型指导、安装调试、维修保养等。如有任何技术问题,可通过访问其官方网站获取详细的处理指南和技术文档。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接不稳定 | 确认连接器与电路板是否完全对齐并牢固插入 |
    | 接触电阻过高 | 检查接触点是否有氧化或损坏,必要时重新压接或更换连接器 |

    总结和推荐


    综上所述,PHD Connector 在高密度和低剖面连接应用中表现卓越。其紧凑的设计、可靠的接触性能和良好的电磁干扰防护能力使其成为众多领域的理想选择。对于需要高效信号传输且空间受限的应用场景,我们强烈推荐使用 PHD Connector。同时,JST 提供的全方位技术支持也为其在实际应用中的顺利实施提供了有力保障。

PHDR-24VS参数

参数
针脚数 24pin
类型 Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
长*宽*高 25.9mm*7.3mm*5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

PHDR-24VS厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PHDR-24VS数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST PHDR-24VS PHDR-24VS数据手册

PHDR-24VS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.075
10+ ¥ 0.86
100+ ¥ 0.7167
500+ ¥ 0.5643
1000+ ¥ 0.5213
5000+ ¥ 0.513
库存: 3093
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 1.07
直接购买
加入购物车
