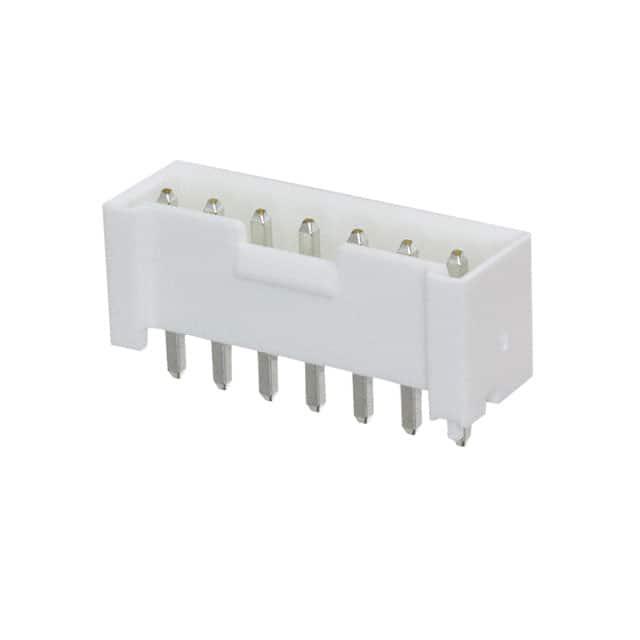

B7P-VH-FB-B(LF)(SN)

厂牌: JST
产品描述: PCB Connector,VH Series,Top Type,7W
供应商型号: B7P-VH-FB-B(LF)(SN)
供应商: 云汉优选
标准整包数: 100
JST 矩形连接器 - 针座 - 公插针 B7P-VH-FB-B(LF)(SN)

B7P-VH-FB-B(LF)(SN)概述

    # VH Connector 技术手册

    产品简介


    VH连接器是一种专为印刷电路板设计的小型、可靠且大电流承载能力的连接器。它的针距为3.96mm,支持可断开式压接样式,广泛应用于信号、电源和输出电路,在消费电子类产品中得到广泛应用。该连接器包含锁定插头和罩盖式插头两种类型,具有高可靠性、紧凑结构及稳定的接触和安装等特点。

    技术参数


    - 针距:3.96mm
    - 电流承载能力:10A(交流/直流)
    - 电压等级:250V(交流/直流)
    - 温度范围:-25℃至+85℃(包括电气负载时的温升)
    - 接触电阻:初始值/10mΩ(最大),测试后/20mΩ(最大)
    - 绝缘电阻:最小1,000 MΩ
    - 耐压等级:1,500 VAC/分钟
    - 适用线缆:AWG#22至#16
    - PCB厚度:1.6mm

    产品特点和优势


    - 盒式触点:保证长期稳定可靠的连接
    - 紧凑设计:适合紧凑空间内的应用
    - 安全接触和安装:确保安装过程的安全性
    - 兼容多种应用:适用于各种信号、电源和输出电路

    应用案例和使用建议


    应用案例
    VH连接器适用于各种消费电子产品,如智能手机、平板电脑、智能手表等,主要用于信号传输、电源管理和数据输出。
    使用建议
    - 避免并联分支电流超过额定电流,以免引起电流不平衡或其他问题。
    - 若必须并联分支大电流,应使用磷青铜材料的触点,并进行平衡设计以避免电流不均。
    - 设计PCB布局时,考虑大电流应用的散热问题。

    兼容性和支持


    - 兼容性:VH连接器支持与PCB稳定器相结合的侧入式和顶入式类型。
    - 厂商支持:联系JST获取详细的技术支持和维护信息。
    - 环保合规性:符合RoHS标准。

    常见问题与解决方案


    1. 问题:电流并联时出现不平衡。
    - 解决方案:设计平衡电路,确保每个电路都有额外的裕量,并使用磷青铜材料的触点。
    2. 问题:在并联应用中过热。
    - 解决方案:合理设计PCB布局,考虑散热问题。

    总结和推荐


    VH连接器凭借其高可靠性和适应性强的特点,在消费电子领域表现出色。其大电流承载能力和紧凑的设计使其成为许多应用的理想选择。虽然存在并联分支时需注意电流平衡的问题,但通过合理的电路设计和选用适当的材料可以有效解决。综上所述,强烈推荐使用VH连接器。
    以上内容涵盖了VH连接器的主要技术参数、特点和优势、应用案例及建议、兼容性和支持信息,以及常见问题及其解决方案。希望这些信息能够帮助您更好地了解和使用VH连接器。

B7P-VH-FB-B(LF)(SN)参数

参数
防护等级 -
触头镀层厚度 - 配接 -
触头镀层 - 配接
间距-配接 3.96mm
颜色 -
针脚数 7pin
额定电流 10A
类型 Header,Locking Ramp
排数 1
长*宽*高 29.6mm(长度)*9.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
