首页  >  产品百科  >  B32B-PHDSS(LF)(SN)

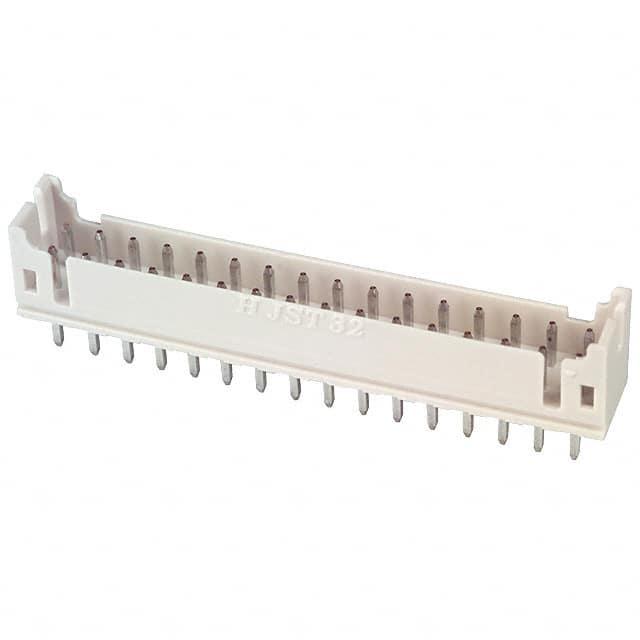

B32B-PHDSS(LF)(SN)

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 2.0mm间距32p双排排针 线对板连接器, PHD系列, 直角, 通孔安装
供应商型号: B32B-PHDSS(LF)(SN)
供应商: 云汉优选
标准整包数: 250
JST 矩形连接器 - 外壳 B32B-PHDSS(LF)(SN)

B32B-PHDSS(LF)(SN)概述

    PHD Connector 技术手册综述

    1. 产品简介


    PHD连接器是一种适用于多种电子设备的小型化、高密度连接器。它采用2.0毫米间距的插拔式压接方式,主要应用于需要高可靠性和紧凑空间的电子系统中。这些连接器通常用于板对板连接,可以有效地提高系统的可靠性并简化组装过程。

    2. 技术参数


    - 电流额定值: 3 A(交流/直流),适用于AWG #22导线。
    - 电压额定值: 250 V(交流/直流)。
    - 温度范围: -25°C 至 +85°C(包含通过电气电流时的温升)。
    - 接触电阻: 初始值≤10 mΩ,环境测试后≤20 mΩ。
    - 绝缘电阻: ≥1,000 MΩ。
    - 耐压: 800 VAC/分钟。
    - 适用导线: AWG #28至#22。
    - 适用PCB厚度: 1.6 mm。
    - 材料和表面处理: 磷青铜镀锡(回流处理),符合RoHS2标准。

    3. 产品特点和优势


    - 紧凑设计: 2.0毫米的低间距设计,适合空间受限的应用场合。
    - 可靠的触点: 保证长期使用的稳定性。
    - 全屏蔽头部: 提高电磁干扰的抗干扰能力。

    4. 应用案例和使用建议


    - 应用场景: 广泛应用于通信设备、工业自动化、医疗仪器等领域。
    - 使用建议: 在安装时确保焊接端正确插入PCB,并遵循手册中的安装指导以避免损坏连接器。

    5. 兼容性和支持


    - 兼容性: 与标准的2.0毫米间距PCB兼容。
    - 支持和维护: 厂商提供详尽的技术文档,包括使用说明和维护指南,可以通过JST官方网站获取更多详细信息。

    6. 常见问题与解决方案


    - 问题1: 连接器不易插入PCB。
    - 解决方案: 检查PCB孔径是否符合规范,必要时扩大孔径。
    - 问题2: 连接器接触不良。
    - 解决方案: 确保正确的焊接温度和时间,检查焊料的质量。

    7. 总结和推荐


    综上所述,PHD连接器是一款专为高密度应用而设计的高效、可靠的产品。它具有紧凑的设计、可靠的触点和优秀的EMI防护能力。对于那些需要在有限空间内实现高性能连接的应用来说,这是一款值得推荐的选择。如果您正在寻找一个可以在苛刻环境中表现优异的连接器,那么PHD连接器将是您的理想选择。

B32B-PHDSS(LF)(SN)参数

参数
触头端接 -
针脚数 32pin
类型 Detent Lock,Header
颜色 -
触头类型 Male Pin
紧固类型 -
排数 2
长*宽*高 33.9mm(长度)*5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32B-PHDSS(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B32B-PHDSS(LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST B32B-PHDSS(LF)(SN) B32B-PHDSS(LF)(SN)数据手册

B32B-PHDSS(LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 3.36
750+ ¥ 3.304
1250+ ¥ 3.22
库存: 13500
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 840
