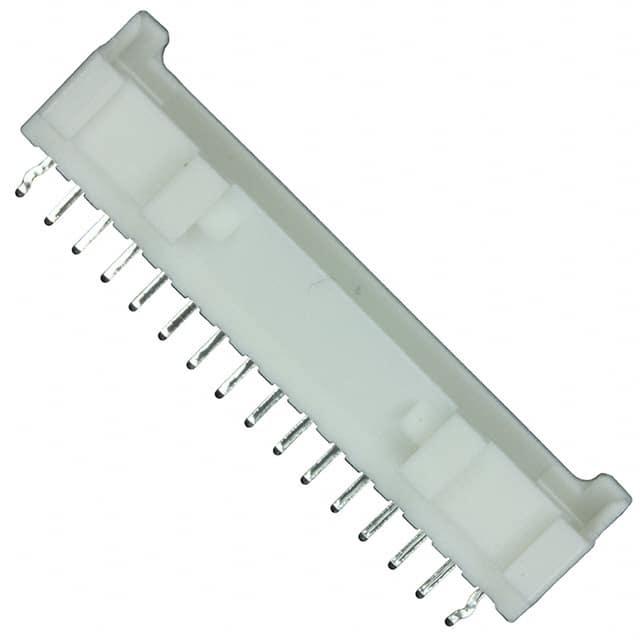

B16B-PASK(LF)(SN)

厂牌: JST
产品描述: Header,Locking Ramp 2mm 1 16pin 3A 锡 通孔安装
供应商型号: J-B16B-PASK(LF)(SN)
供应商: 云汉优选
标准整包数: 20
JST 矩形连接器 - 针座 - 公插针 B16B-PASK(LF)(SN)

B16B-PASK(LF)(SN)概述

    电子元器件产品技术手册解析
    本文将深入解析一款名为PA系列的电连接器,涵盖其基本特性和技术细节,以帮助读者全面了解该产品及其适用范围。

    1. 产品简介


    PA系列是一款专为高可靠性需求设计的电连接器,主要分为PA、PAF和PAL三种类型,适用于线束与电路板间的连接及线对线连接。PA连接器具备可靠锁紧机制,适用于复杂线路结构,满足现代电子设备对于紧凑性和安全性的要求。而PAF连接器则以金属应力缓解和多点锁紧设计见长,PAL连接器则是首个具备可选面板锁紧机制的线对线连接器。

    2. 技术参数


    PA系列连接器的技术参数如下:
    - PA 连接器(标准型)
    - 额定电流:3A AC, DC (AWG #22)
    - 额定电压:250 V AC, DC
    - 工作温度范围:-25°C 至 +85°C
    - 接触电阻:初始值≤10 mΩ,测试后≤20 mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐压:800 VAC/min
    - 适用电线:导体直径 AWG #28 至 #22,绝缘外径 0.76 至 1.5 mm
    - PA 连接器(固定座型)
    - 额定电流:3A AC, DC (AWG #22)
    - 额定电压:100 V AC, DC
    - 温度范围:-25°C 至 +85°C
    - 接触电阻:初始值≤15 mΩ,测试后≤25 mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐压:800 VAC/min
    - 适用电线:AWG #26 至 #22
    - PAF 连接器
    - 额定电流:1.0 A AC, DC (AWG #26)
    - 额定电压:100 V AC, DC
    - 温度范围:-25°C 至 +85°C
    - 接触电阻:初始值≤15 mΩ,测试后≤25 mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐压:800 VAC/min
    - 适用电线:UL1061,7芯镀锡铜导线,绝缘外径 0.9 至 1.0 mm
    - PAL 连接器
    - 额定电流:3A AC, DC (AWG #22)
    - 额定电压:100 V AC, DC
    - 温度范围:-25°C 至 +85°C
    - 接触电阻:初始值≤15 mΩ,测试后≤25 mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐压:800 VAC/min
    - 适用电线:导体直径 AWG #28 至 #22

    3. 产品特点和优势


    PA系列连接器的主要优势包括:
    - 高可靠性:采用了磷青铜材料,并进行搪锡处理,确保连接器在复杂环境下仍能保持良好的电气性能。
    - 多样化的锁紧机制:提供标准型和固定座型两种形式,以满足不同场景的应用需求。
    - 多功能性:通过添加PAF和PAL连接器,进一步扩展了其应用范围,增强了产品的灵活性和适应性。
    - 易于安装:插针具有插入导向装置,简化了装配过程。
    - 金属应力缓解:金属加固设计有效延长了连接器的使用寿命。

    4. 应用案例和使用建议


    PA系列连接器广泛应用于汽车、工业控制和消费电子等领域。例如,在汽车电子系统中,PA连接器用于连接车身内的各种传感器和控制器,确保信号传输的稳定性和可靠性。针对不同的应用场景,建议:
    - 在极端环境下使用时,选择具备良好耐温性和高绝缘电阻的型号。
    - 组装时应参照提供的装配指南,以确保最佳的电气和机械性能。
    - 在高频信号传输的场景中,尽量选用接触电阻低的产品,以减少信号衰减。

    5. 兼容性和支持


    PA系列连接器与多种不同型号和规格的连接器兼容,适用于不同类型的线路布局。生产商JST提供了详尽的技术文档和应用指南,包括终端和连接器的处理注意事项。此外,产品符合RoHS2标准,环保无铅。

    6. 常见问题与解决方案


    - 问题:如何正确选择合适的PA连接器?
    - 解答:根据所需电流、电压和温度范围,参考技术手册中的具体规格进行选择。

    - 问题:如何确保安装过程中的电气性能?
    - 解答:严格按照手册中的安装步骤操作,注意连接器和线路的匹配性和接触电阻的检查。

    - 问题:如何识别PA连接器的包装标识?
    - 解答:查看产品标签上的标识符,如字母S表示自然色(白色),K表示黑色,R表示红色等。

    7. 总结和推荐


    PA系列连接器凭借其优良的电气性能和广泛的适用范围,成为复杂电路设计的理想选择。产品设计的细致考量使其在各类工业环境中表现出色。强烈推荐给寻求高性能连接解决方案的专业用户和技术爱好者。
    综上所述,PA系列连接器是市场上一款具有高度竞争力的产品,无论是在稳定性、可靠性和易用性方面都表现出色,值得在多个领域内推广使用。

B16B-PASK(LF)(SN)参数

参数
触头镀层厚度 - 配接 -
颜色 -
排数 1
针脚数 16pin
触头镀层 - 配接
防护等级 -
额定电流 3A
类型 Header,Locking Ramp
间距-配接 2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B16B-PASK(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。
