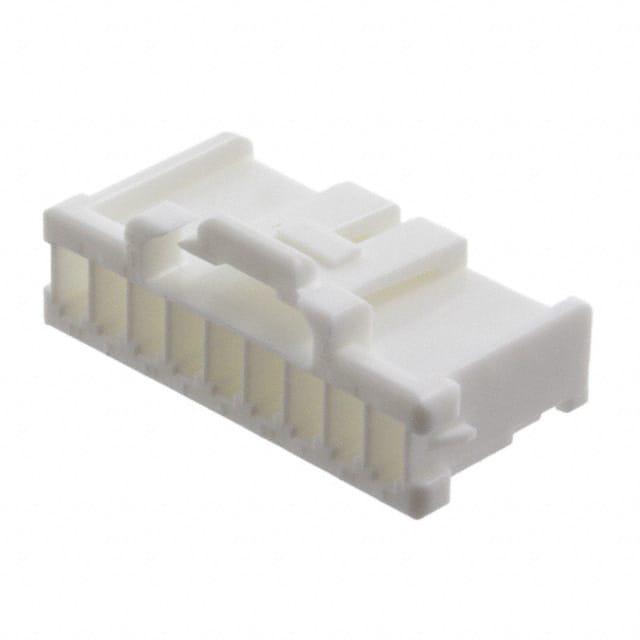

PNIRP-09V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Holder,Socket 1 9pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: JY-PNIRP-09V-S
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 PNIRP-09V-S

PNIRP-09V-S概述


    产品简介


    PNI CONNECTOR是一款2.0毫米间距的线对板连接器,具有防止不完全配对的机制。这种连接器广泛应用于消费电子、工业控制、通信设备等领域,适用于需要高可靠性、稳定电流传输的应用场景。

    技术参数


    - 电流额定值:3 A(AC/DC),适用导线范围:AWG #28至AWG #22
    - 电压额定值:100 V(AC/DC)
    - 温度范围:-25°C至+85°C(包括电气电流应用时的温度上升)
    - 接触电阻:初始值最大为10 mΩ;环境测试后最大为20 mΩ
    - 绝缘电阻:最小1,000 MΩ
    - 耐压:施加800 VAC一分钟无击穿或闪络现象
    - 插接孔直径:φ1.1 mm +0.1 mm
    - PCB厚度适用范围:1.6 mm

    产品特点和优势


    - 防误配机制:内置惯性锁机构,确保连接器不会出现不完全配对的情况。
    - 手指友好设计:提供便于操作的设计,易于安装和拆卸。
    - 安全锁定机制:具备可靠的锁紧机制,确保连接器在使用过程中的稳定性。

    应用案例和使用建议


    PNI CONNECTOR可以应用于各种电路板连接场景,例如汽车电子、家用电器、计算机外部设备等。在安装过程中,需要注意保持适当的清洁度以避免灰尘和杂质导致接触不良。此外,在进行自动压接操作时,应参考制造商提供的专用工具和规范。

    兼容性和支持


    PNI CONNECTOR兼容多种电子元器件,如不同类型的电线和PCB板。制造商提供详细的技术文档和支持服务,包括处理终端和连接器的手册以及RoHS2合规信息。用户可通过联系JST获得进一步的支持和细节信息。

    常见问题与解决方案


    - 问题1:连接器插拔时出现接触不良。
    - 解决方法:检查连接器是否有尘埃或杂质,如有则清洁连接器;确保正确安装,检查是否有误配情况。
    - 问题2:连接器在高温环境下出现性能下降。
    - 解决方法:在使用前仔细阅读技术手册中的温度范围限制,并确保连接器的工作环境符合要求。

    总结和推荐


    PNI CONNECTOR凭借其防误配机制、手指友好设计和可靠的安全锁定机制,表现出色。它在各种应用场合下提供了高可靠性和稳定的电流传输能力。尽管价格可能稍高于同类产品,但考虑到其卓越的性能和耐用性,我们强烈推荐使用这款连接器。无论是在汽车电子还是家用电器领域,PNI CONNECTOR都能为您提供卓越的表现。

PNIRP-09V-S参数

参数
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 9pin
类型 Latch Holder,Socket
颜色 自然色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PNIRP-09V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PNIRP-09V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST PNIRP-09V-S PNIRP-09V-S数据手册

PNIRP-09V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
