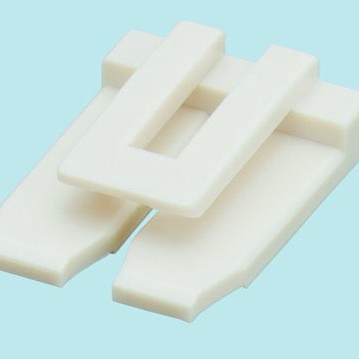

YLS-03V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 端子锁止片, YL系列
供应商型号: 26M-YLS-03V
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 YLS-03V

YLS-03V概述

    YL CONNECTOR 技术手册

    1. 产品简介


    YL CONNECTOR 是一种适用于电线到电线连接的插拔式接线端子。它通过提供多种电路配置来满足不同应用场景的需求。主要应用于工业自动化、家用电器、通信设备等领域。这种连接器设计坚固耐用,能够承受较宽的工作温度范围,保证长期稳定运行。

    2. 技术参数


    - 电路数:2至21
    - 适用导线尺寸:AWG #26至#16
    - 额定电流:最高10A AC/DC(当未装入二次保持器时为7A)
    - 额定电压:300V AC/DC
    - 温度范围:-25°C至+90°C
    - 接触电阻:初始值7mΩ最大;环境测试后10mΩ最大
    - 绝缘电阻:最小1000MΩ
    - 耐压能力:1500VAC/分钟
    - 安装面板厚度:0.7mm至2.0mm

    3. 产品特点和优势


    - 可靠锁定机制:包含锁紧结构和二次保持器,防止误插和松脱。
    - 高耐温性:能够在极端温度下正常工作,适应恶劣环境。
    - 广泛的电流和电压规格:适合多种工业标准需求。
    - 兼容多种导线尺寸:从#16到#26,适用性广。
    - 坚固耐用的材料:采用UL94V-0等级的PA66材料,确保高阻燃性和机械强度。

    4. 应用案例和使用建议


    - 工业自动化:可广泛用于机器间连接和传感器连接,确保信号传输稳定。
    - 家用电器:适配于家电控制板和电源连接,提高安全性和可靠性。
    - 通信设备:用于通讯设备内部的信号传输和电力供应,保障设备正常运行。
    使用建议:
    - 确保根据表中所示尺寸精确加工安装面板上的孔洞。
    - 安装时,必须从与孔洞相同的侧边插入连接器。
    - 拳击面板时要考虑强度,特别是两个或多个孔洞的情况下。

    5. 兼容性和支持


    - 兼容性:与其他标准尺寸的电线和连接器兼容。
    - 支持服务:制造商JST提供详尽的安装和使用指导,针对特殊要求也可联系JST获取支持。

    6. 常见问题与解决方案


    - Q:如何安装连接器?
    - A:首先确保面板上的孔洞准确无误,并且去除毛刺。然后按照制造商提供的安装指南进行安装。

    - Q:连接器是否会过热?
    - A:过热可能由电流超过额定值引起。请务必遵循手册中的额定电流使用,定期检查连接状态。
    - Q:如何确定正确的电路数和导线大小?
    - A:参考表中的电流评级以选择合适的电路数和导线大小。确保所选组合满足应用需求。

    7. 总结和推荐


    YL CONNECTOR凭借其高可靠性、广泛的应用范围和优异的电气性能,在众多连接器产品中脱颖而出。它适用于广泛的工业和消费电子领域。基于其出色的品质和广泛的应用场景,强烈推荐使用此产品。

YLS-03V参数

参数
颜色 白色
触头类型 -
紧固类型 -
排数 -
触头端接 压接
针脚数 3pin
类型 Connector
长*宽*高 12.8mm(长度)*2.9mm(高度)
安装方式 固定安装
应用等级 工业级
零件状态 在售
包装方式 散装

YLS-03V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

YLS-03V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST YLS-03V YLS-03V数据手册

YLS-03V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.3385
10+ ¥ 0.2587
100+ ¥ 0.2302
500+ ¥ 0.2127
1000+ ¥ 0.1903
5000+ ¥ 0.1791
库存: 18372
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.33
