VHR-4N

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 4路, 3.96mm节距, 1行
供应商型号: 26M-VHR-4N
供应商: 云汉优选
标准整包数: 1

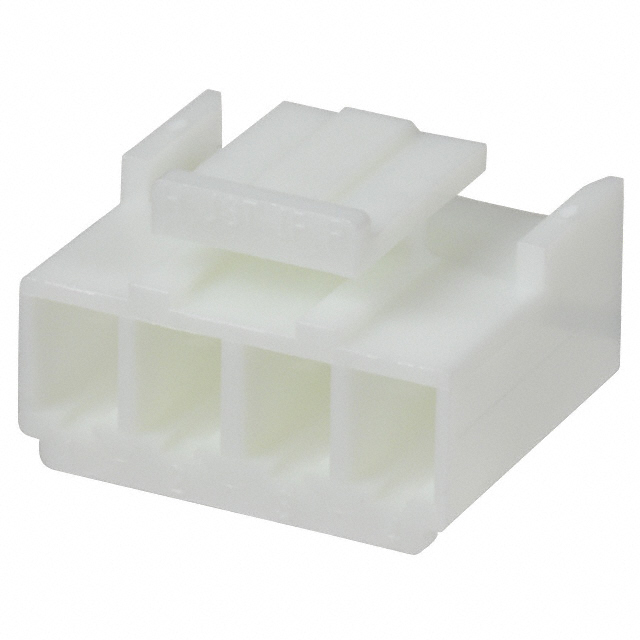

JST 矩形连接器 - 外壳 VHR-4N

VHR-4N概述

    VH Connector:可靠高效的电路板连接解决方案

    1. 产品简介


    VH连接器是一种适用于印刷电路板的小型连接器,其主要特点包括紧凑设计、高电流承载能力和可靠性。这种连接器在多种消费电子产品中得到广泛应用,适合于信号、电源供应及输出电路的连接。

    2. 技术参数


    VH连接器的主要技术规格如下:
    - 间距:3.96mm ± 0.05mm
    - 电流额定值:10A AC/DC(AWG #16)
    - 电压额定值:250V AC/DC
    - 温度范围:-25°C 至 +85°C(包括电气电流产生的温升)
    - 接触电阻:初始值/10mΩ最大;环境测试后/20mΩ最大
    - 绝缘电阻:1,000 MΩ最小
    - 耐压:1,500 VAC/分钟
    - 适用线缆:AWG #22 至 #16
    - 适用PCB厚度:1.6mm

    3. 产品特点和优势


    - 高可靠性:采用可靠的盒式接触设计,确保稳定连接。
    - 大容量:紧凑设计的同时具有较高的电流承载能力。
    - 安全可靠:提供可靠的连接和安装方式,减少接触不良的风险。

    4. 应用案例和使用建议


    VH连接器适用于各种消费电子产品,如手机、平板电脑、电视等。为了更好地发挥其效能,建议在设计电路时考虑散热问题,避免超过额定电流的并行分支。

    5. 兼容性和支持


    VH连接器兼容多种电路布局设计,支持各种类型的PCB。如有进一步的定制需求,可联系JST公司获取技术支持。

    6. 常见问题与解决方案


    - 问题:在并行连接中出现电流不平衡。
    - 解决方法:确保每个电路都设计有足够的余量,并且使用磷青铜材料制成的接触件。

    - 问题:不确定何种型号的外壳适用于2电路屏蔽头。
    - 解决方法:请参考手册中提供的型号列表,确定“VHR-2N”是唯一适用的外壳。

    7. 总结和推荐


    总体来看,VH连接器凭借其高可靠性、大电流承载能力和紧凑设计,非常适合在消费电子产品中广泛应用。强烈推荐在设计新电路或替换现有连接器时使用VH连接器。此外,JST公司提供的专业支持和售后服务也是选择该产品的加分项。
    以上内容是对VH连接器产品的详细分析和总结。希望这些信息能够帮助您更好地理解和使用该产品。如果您有任何其他问题或需要更多技术支持,请随时联系JST公司。

VHR-4N参数

参数
触头端接 压接
针脚数 4pin
类型 插座
颜色 -
触头类型 母形插口
紧固类型 -
排数 1
长*宽*高 15.78mm*10.5mm*10.5mm
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

VHR-4N厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

VHR-4N数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST VHR-4N VHR-4N数据手册

VHR-4N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.3188
10+ ¥ 0.2797
100+ ¥ 0.2453
500+ ¥ 0.2133
1000+ ¥ 0.1865
5000+ ¥ 0.1773
10000+ ¥ 0.1588
库存: 23006
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.31
直接购买
加入购物车
