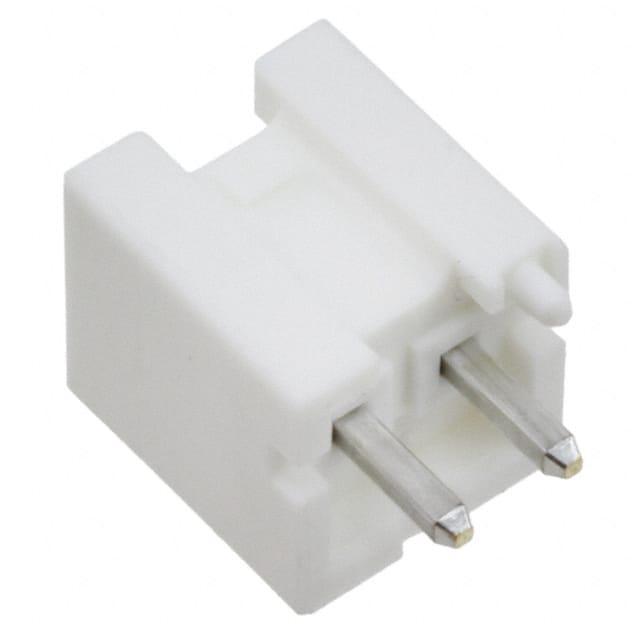

B2P-VH-FB-B(LF)(SN)

厂牌: JST
产品描述: JST 板对板连接器, VH 系列, 3.96mm节距, 2路, 焊接端接, 10A
供应商型号: 26M-B2P-VH-FB-B(LF)(SN)
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 针座 - 公插针 B2P-VH-FB-B(LF)(SN)

B2P-VH-FB-B(LF)(SN)概述

    # VH Connector 技术手册

    产品简介


    VH Connector 是一种适用于印刷电路板的小型可断开式压接连接器,间距为3.96毫米。它以紧凑的设计提供大容量连接,具有可靠的接触和安装机制。VH Connector 可用于各种信号、电源和输出电路,广泛应用于消费电子设备。

    技术参数


    | 参数名称 | 规格 |

    | 额定电流 | 10 A AC, DC (AWG #16) |
    | 额定电压 | 250 V AC, DC |
    | 工作温度范围 | -25°C 到 +85°C |
    | 接触电阻 | 初始值/最大 10 mΩ
    环境测试后/最大 20 mΩ |
    | 绝缘电阻 | 最小 1,000 MΩ |
    | 耐电压 | 1,500 VAC/分钟 |
    | 适用电线 | AWG #22 至 #16 |
    | 适用PCB厚度 | 1.6 mm |

    产品特点和优势


    VH Connector 的主要特点包括:
    1. 小型设计:适用于紧凑的空间需求。
    2. 大电流承载能力:适合需要高电流传输的应用。
    3. 可靠的接触和安装:确保长期稳定运行。
    4. 支持多种电气特性:适用于多种信号和电源电路。
    5. 符合RoHS标准:环保友好。

    应用案例和使用建议


    应用案例
    VH Connector 在各类消费电子产品中均有广泛应用,如智能手机、平板电脑、智能家居设备等。在这些设备中,它们用于连接各种信号和电源电路,确保高效可靠的数据传输和电力供应。
    使用建议
    1. 避免并联分支电流:如果必须进行并联分支,请务必使用磷青铜材质的触点,并设计无电流不平衡的电路。
    2. 散热设计:在处理大电流时,考虑PCB布局设计以防止过热。
    3. 选型建议:根据具体应用选择合适型号,如SVH-41T-P1.1和SVH-21T-P1.1,以满足不同的电流和绝缘需求。

    兼容性和支持


    VH Connector 支持多种型号和尺寸,可以与其他标准电子元器件兼容。厂商提供了丰富的技术支持和维护服务,包括详细的安装指导和故障排除指南。如有疑问,请联系JST公司获取更多信息。

    常见问题与解决方案


    1. 问题:并联分支电流问题
    - 解决办法:使用磷青铜材质的触点,设计无电流不平衡的电路,并提供额外的电流裕量。

    2. 问题:焊接侧的尺寸公差
    - 解决办法:非累积公差,所有中心位置±0.05 mm。请考虑PCB布局设计,尤其是在处理大电流时。
    3. 问题:插针尺寸差异
    - 解决办法:插针尺寸因PCB类型和穿透方法而异,详情请联系JST公司获取具体尺寸。

    总结和推荐


    VH Connector 是一款高性能的小型连接器,适用于多种消费电子设备。其紧凑设计、大电流承载能力和可靠的接触机制使其在市场上具备很强的竞争优势。对于需要高效可靠连接的应用,强烈推荐使用VH Connector。

B2P-VH-FB-B(LF)(SN)参数

参数
排数 1
针脚数 2pin
类型 Header,Locking Ramp
触头镀层 - 配接
防护等级 -
额定电流 10A
触头镀层厚度 - 配接 -
颜色 白色
间距-配接 3.96mm
长*宽*高 9.8mm(长度)*9.7mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装
