首页  >  产品百科  >  XMAR-03VF-1-S(N)

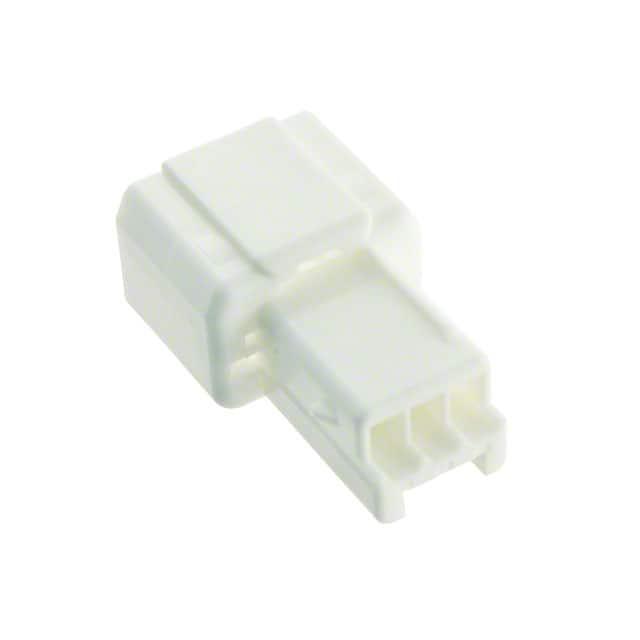

XMAR-03VF-1-S(N)

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Holder,Receptacle 1 3pin Male Pin 压接 白色 导线安装,自由悬挂,通孔安装
供应商型号: 455-2590-ND
供应商: Digi-Key
标准整包数: 1
JST 矩形连接器 - 外壳 XMAR-03VF-1-S(N)

XMAR-03VF-1-S(N)概述

    XMA Connector:2.5mm Pitch Disconnectable Crimp Style Wire-to-Wire Connectors

    产品简介


    XMA 连接器是一种适用于多种场合的电线连接器,以其高可靠性和多功能性在市场上备受青睐。它采用2.5mm的针脚间距设计,拥有断开功能,通过压接方式实现线到线的连接。这款连接器具有不完全的插配防止机制,特别适用于要求精密连接的应用。通过控制键(仅限2和3电路)和结构设计,使得多个相同电路的连接器可以安全地使用,避免错误连接。

    技术参数


    - 电流等级:3A(AC/DC),适用于AWG#22的电线。
    - 电压等级:250V(AC/DC)。
    - 温度范围:-25℃至+85℃(包括电流引起的温度上升)。
    - 接触电阻:初始值≤10mΩ;经过环境测试后≤20mΩ。
    - 绝缘电阻:≥500MΩ。
    - 耐压:1500V AC/分钟。
    - 适用电线:AWG#26至#22(0.13mm²至0.33mm²)。
    - 材料:玻璃填充PBT或PA66,UL94V-0认证。
    - RoHS合规性:符合RoHS标准。

    产品特点和优势


    XMA连接器的主要优势包括:
    - 侧锁机构:独特的惯性锁定结构,确保稳定连接。
    - 控制键设计:针对2和3电路型号提供了控制键,以防止错误连接。
    - 坚固的锁紧结构:提供安全可靠的连接。
    - 人体工学设计:便于操作。

    应用案例和使用建议


    XMA连接器广泛应用于各种工业控制系统、电信设备和消费电子产品中。例如,在工业自动化设备中,它可以用于复杂的信号传输系统,确保数据传输的稳定性。对于需要高频切换的应用场合,用户可以根据实际情况选择合适的连接器型号,并考虑定期进行接触电阻的检测,确保长期稳定的工作。

    兼容性和支持


    XMA连接器的6电路版本可与XM和XA系列的插头互换使用,这意味着用户可以在现有设备上直接升级或替换,而无需更换整套组件。此外,厂商提供全面的技术支持和咨询服务,确保客户能够顺利安装和维护设备。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:检查电线是否正确压接,确认连接器没有受到物理损伤。如果问题仍然存在,可能需要更换新的连接器。
    2. 问题:无法锁定
    - 解决方案:检查是否有异物阻碍锁定机构的正常运作。必要时,清理并重新尝试插入连接器。
    3. 问题:电气特性不达标
    - 解决方案:检查环境条件是否超出规定的温度范围,或进行必要的电气测试和校正。

    总结和推荐


    总体而言,XMA连接器凭借其优良的设计和高性能表现,非常适合那些对可靠性要求较高的应用场合。它不仅具备出色的机械性能,还能够适应广泛的电气环境,因此在工业自动化、通信等领域具有广泛的适用性。如果您正在寻找一种稳定可靠的电线连接解决方案,XMA连接器将是您的理想选择。

XMAR-03VF-1-S(N)参数

参数
颜色 白色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
类型 Latch Holder,Receptacle
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XMAR-03VF-1-S(N)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XMAR-03VF-1-S(N)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XMAR-03VF-1-S(N) XMAR-03VF-1-S(N)数据手册

XMAR-03VF-1-S(N)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.184 ¥ 1.6636
10+ $ 0.1553 ¥ 1.4037
25+ $ 0.1454 ¥ 1.3143
50+ $ 0.1385 ¥ 1.2519
100+ $ 0.1238 ¥ 1.119
250+ $ 0.116 ¥ 1.0487
500+ $ 0.1064 ¥ 0.9523
1000+ $ 0.1013 ¥ 0.9068
3000+ $ 0.0937 ¥ 0.8391
库存: 1057
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.66
直接购买
加入购物车
