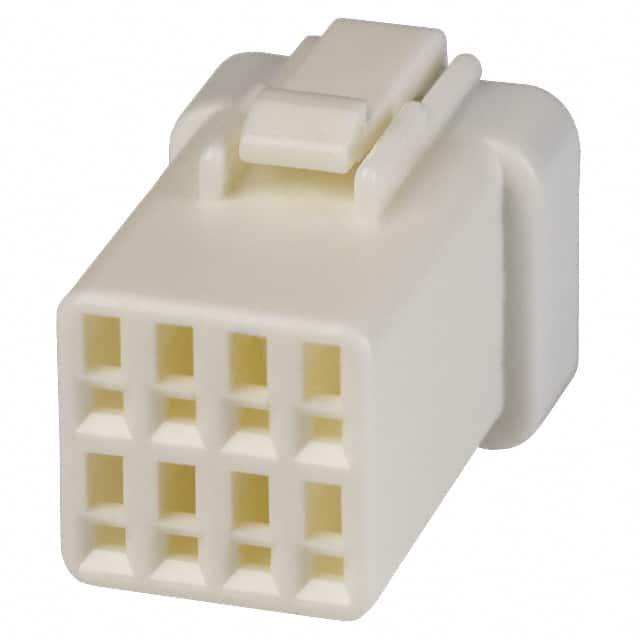

08R-JWPF-VSLE-D

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 8路, 2mm节距, 2行
供应商型号: 26MM-08R-JWPF-VSLE-D
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 08R-JWPF-VSLE-D

08R-JWPF-VSLE-D概述

    JWPF Connector 技术手册解析

    产品简介


    JWPF 连接器是一款适用于需要高度防水性能的应用场合的线对板连接器。其防水等级达到了 JIS C 0920 级别 7(IEC 60529 IPX7)。这种连接器不仅能在苛刻环境中保持稳定的工作状态,而且适用于多种电子设备和工业领域,如汽车、家用电器、通信设备等。

    技术参数


    - 电流额定值:3A AC/DC (AWG #22)
    - 电压额定值:100V AC/DC
    - 温度范围:-55°C 至 +85°C(包括电气电流导致的温度升高)
    - 接触电阻:
    - 初始值:≤ 10 mΩ
    - 环境测试后:≤ 15 mΩ
    - 绝缘电阻:≥ 1,000 MΩ
    - 耐压性能:1,000 VAC/分钟
    - 适用导线:AWG #26 至 #22,截面积为 0.13 至 0.33 mm²,绝缘外径为 1.4 至 1.7 mm
    - 防水等级:JIS C 0920 级别 7(IEC 60529 IPX7)

    产品特点和优势


    JWPF 连接器具有多种独特的设计特点,使其在市场上具备显著的竞争优势:
    - 防水性能:采用密封圈和实心橡胶密封结构,确保在水下环境下正常运行。
    - 双重弹簧结构:保证了连接的稳定性,有效防止松动和振动引起的接触不良。
    - 锁紧装置:连接器壳体到端子的锁定机制以及内壳锁定,增强了机械强度和耐用性。
    - 特定用途的引脚头:设计用于与树脂涂层(“灌封”)PCB板配合使用。

    应用案例和使用建议


    JWPF 连接器因其优异的防水性能,常用于汽车、工业自动化及户外设备等领域。例如,在汽车电子系统中,这些连接器可以确保传感器和控制器之间的可靠连接,即使在恶劣天气条件下也能保持稳定的信号传输。
    使用建议:
    - 在安装时,要特别注意防水密封圈的正确安装位置和紧固度,以确保最佳的防水效果。
    - 定期检查连接器及其密封部件,避免因长时间暴露在潮湿环境中而引起故障。

    兼容性和支持


    JWPF 连接器完全符合 RoHS 规范,并通过了 E60389 和 R50326661 认证标准。JST 提供详细的终端和连接器使用指南,包括型号选择、装配布局图等。对于特定的应用需求或技术疑问,建议直接联系制造商获取更详细的支持和帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查密封圈是否正确安装,重新紧固锁紧装置。 |
    | 密封失效 | 更换新的密封圈,确保正确安装。 |
    | 插入困难 | 确保插入方向正确,润滑导线插针可减少摩擦力。 |

    总结和推荐


    JWPF 连接器凭借其出色的防水性能、稳定的电气特性以及多重保护设计,成为高要求环境下的理想选择。其广泛的适用性、良好的兼容性和可靠的支持服务使得这款产品在市场上具备很强的竞争力。强烈推荐在需要高度防水性能的电子产品中使用此款连接器,特别是在汽车、工业和户外设备等应用场景中。

08R-JWPF-VSLE-D参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 8pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
长*宽*高 10.7mm*9.5mm*16.5mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

08R-JWPF-VSLE-D厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

08R-JWPF-VSLE-D数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST 08R-JWPF-VSLE-D 08R-JWPF-VSLE-D数据手册

08R-JWPF-VSLE-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
