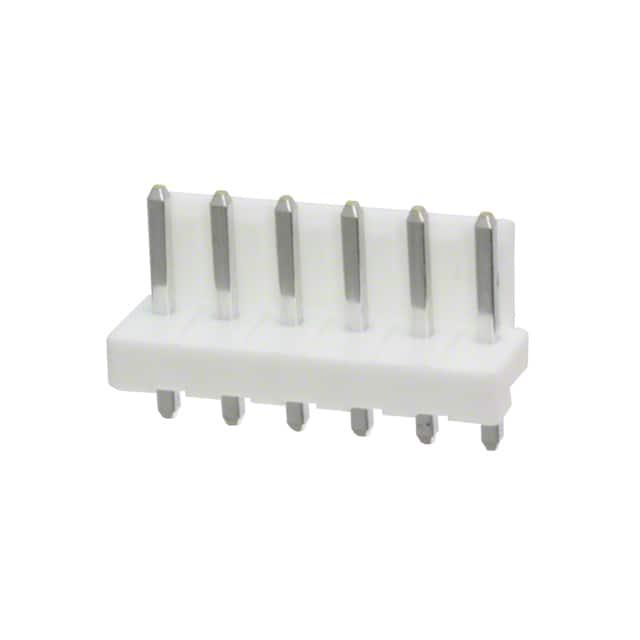

B6P-VH-B (LF)(SN)

厂牌: JST
产品描述: JST 3.96mm间距6p单排排针 线对板连接器, VH系列, 顶入, 通孔安装
供应商型号: UA-B6P-VH-B (LF)(SN)
供应商: 海外现货
标准整包数: 1
JST 矩形连接器 - 针座 - 公插针 B6P-VH-B (LF)(SN)

B6P-VH-B (LF)(SN)概述

    VH Connector 技术手册解析

    产品简介


    VH连接器是一种基于3.96mm间距、可分离式的压接型连接器,适用于印刷电路板(PCB)。这种小型连接器以其可靠性高和电流承载能力强而闻名,广泛应用于各种消费电子产品中的信号、电源供应和输出电路。它的紧凑设计使其能够容纳大容量的连接,同时保证接触可靠性和稳固安装。

    技术参数


    | 参数 | 值 |

    | 电流额定值 | 10A AC, DC |
    | 电压额定值 | 250V AC, DC |
    | 温度范围 | -25°C 到 +85°C |
    | 接触电阻 | 初始值:≤10mΩ
    环境测试后:≤20mΩ |
    | 绝缘电阻 | ≥1,000MΩ |
    | 耐受电压 | 1,500V AC/分钟 |
    | 适用线缆 | AWG#22 至 #16 |
    | 适用PCB厚度 | 1.6mm |

    产品特点和优势


    1. 坚固的盒形接触:提供了可靠的电气连接。
    2. 紧凑而高效:能够承载大量电流,非常适合空间受限的应用场合。
    3. 安全的接触和安装:确保了连接的稳定性与长期使用的安全性。

    应用案例和使用建议


    应用案例:
    - 消费电子设备:如智能手机、平板电脑等。
    - 工业控制设备:用于各种传感器和执行器之间的信号传输。
    使用建议:
    - 在需要大电流传输时,应特别注意电路设计,避免并联电流超过额定值。如果必须并联,则建议使用磷青铜制成的触点,并设计平衡电路以减少不平衡风险。
    - 确保正确选用合适的线缆规格,并注意PCB布局设计以适应大电流应用。

    兼容性和支持


    - 兼容性:该连接器与多种类型的PCB兼容,但不同类型的PCB和钻孔方法可能导致孔径尺寸不同。具体信息请参考制造商的技术资料。
    - 厂商支持:请联系JST公司获取更多技术支持和详细信息。此产品符合RoHS标准,且适用于高电压应用的产品具有防止电击的安全措施。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电流不平衡 | 设计平衡电路,使用相同规格的触点,提供额外的电路余量。|
    | 孔径尺寸差异 | 与JST联系以获得具体的孔径尺寸。|

    总结和推荐


    总结:
    - VH连接器是一款高度可靠的高性能连接器,具有优良的电气性能和机械性能。
    - 它的小巧设计、大电流承载能力和良好的环境适应性使得它成为许多应用场景的理想选择。
    推荐:
    - 基于上述分析,VH连接器因其卓越的功能特性和广泛应用前景,强烈推荐用于各种信号传输和电源供应应用。无论是工业还是消费电子领域,都能充分发挥其潜力。

B6P-VH-B (LF)(SN)参数

参数
防护等级 -
针脚数 6pin
间距-配接 3.96mm
排数 1
额定电流 10A
类型 Header,Locking Ramp
触头镀层 - 配接
颜色 -
触头镀层厚度 - 配接 -
长*宽*高 23.7mm(长度)*8.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
