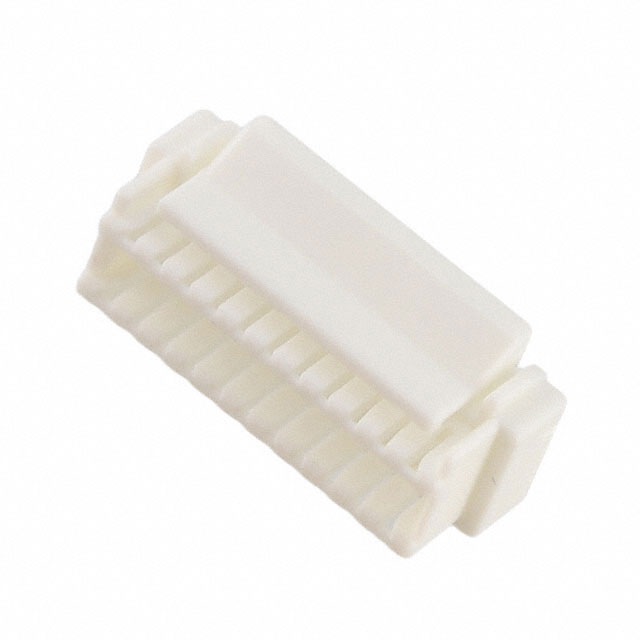

ZPDR-22V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 2 22pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 20.2mm(长度)*7.6mm(高度)
供应商型号: 2399241
供应商: element14
标准整包数: 10
JST 矩形连接器 - 外壳 ZPDR-22V-S

ZPDR-22V-S概述

    ZPD 连接器技术手册

    产品简介


    ZPD 连接器是一种高密度设计的 PCB 板连接器,适用于高密度电路板设计。该连接器采用1.5mm间距的双排设计,具备可靠的锁定装置,确保安全连接。其低插入力的特点,使得操作简便,提供了良好的用户体验。这些连接器广泛应用于工业自动化、电信设备、汽车电子等领域。

    技术参数


    - 电流额定值:2A(AC,DC)(AWG #24)
    - 电压额定值:100V(AC,DC)
    - 温度范围:-25°C 至 +85°C(包含电流通电时的温升)
    - 接触电阻:初始值 ≤30mΩ;环境测试后 ≤60mΩ
    - 绝缘电阻:≥500MΩ
    - 耐压能力:500V AC/min
    - 适用线缆:导体尺寸/AWG #28 至 #24,绝缘外径/0.8至1.2mm

    产品特点和优势


    ZPD 连接器具有以下几个显著特点和优势:
    - 高密度设计:紧凑的1.5mm间距,满足高密度电路板的需求。
    - 可靠的锁定结构:保证了连接的稳定性和安全性。
    - 低插入力:易于插拔,提高操作效率。
    - 环保材料:采用铜合金和聚酰胺材料,符合RoHS标准。

    应用案例和使用建议


    ZPD 连接器可广泛应用于工业自动化控制系统、通信设备、汽车电子等领域。例如,在一个需要高密度布线的自动化生产线控制系统中,ZPD 连接器可以有效节省空间,提高布线效率。在使用过程中,建议根据手册中的指引正确选择适合的电线规格,并确保安装过程中接触良好,避免松动和损坏。

    兼容性和支持


    ZPD 连接器支持多种型号的线缆,并且可以与相应的专用压接工具配合使用。有关详细的信息和技术支持,用户可以联系JST公司获取。

    常见问题与解决方案


    - 问题1:连接器接触不良。
    解决办法:检查电线是否完全压接到位,重新压接。
    - 问题2:插入力过大。
    解决办法:确认是否选择了合适的压接工具,并按照说明书正确操作。

    总结和推荐


    ZPD 连接器凭借其高密度设计、可靠的锁定结构、低插入力等特点,表现出色,尤其适合高密度电路板的应用场景。其优秀的性能和广泛的适用性使其在市场上具有较强的竞争力。综上所述,我强烈推荐使用ZPD 连接器以提升系统性能和可靠性。

ZPDR-22V-S参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 22pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
长*宽*高 20.2mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
