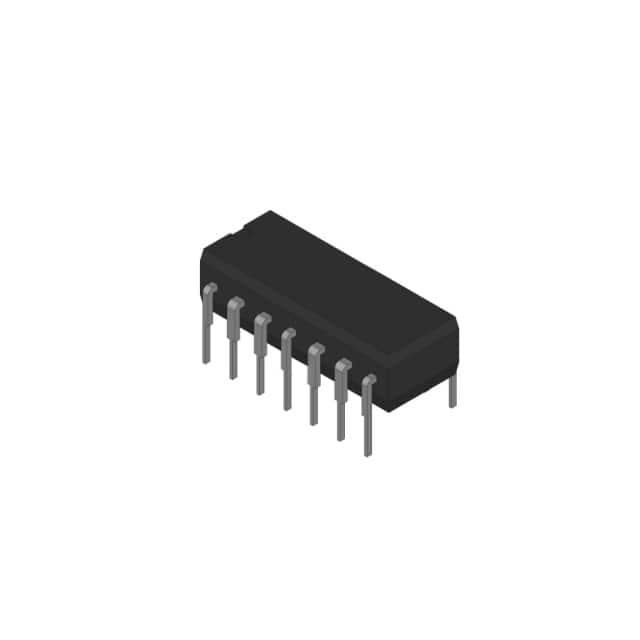

NJM2058D

产品分类: 运算放大器
厂牌: NEW JAPAN RADIO
产品描述: 7mA 1V/μs 70dB 关闭 4 4 ±18V 500μV 20nA General Purpose DIP-14 通孔安装 19mm*6.4mm*3.4mm
供应商型号:
供应商:
标准整包数: 0
NEW JAPAN RADIO 运算放大器 NJM2058D

NJM2058D概述

    # NJM2058 四路运算放大器技术手册

    产品简介


    基本介绍
    NJM2058 是一款四路高增益运算放大器,采用先进的外延工艺制造,并在单硅芯片上集成所有电路模块。每一路运算放大器具有与 NJM4558 相同的电气特性。NJM2058 的广泛适用性使其成为音频、模拟信号处理及工业控制等领域的重要选择。
    主要功能
    - 高增益、内部补偿设计,可实现稳定的闭环工作。
    - 支持 ±4V 至 ±18V 的宽电压范围。
    - 每个通道独立运行,适用于多路信号处理需求。
    应用领域
    - 音频信号放大器。
    - 工业自动化中的模拟信号调理。
    - 测试仪器仪表的信号采集和处理。
    - 电源管理相关系统。

    技术参数


    | 参数名称 | 符号 | 最小值 (MIN) | 典型值 (TYP) | 最大值 (MAX) | 单位 |
    |
    | 输入失调电压 | VIO | - | 0.5 | 6 | mV |
    | 输入失调电流 | IIO | - | 5 | 200 | nA |
    | 输入偏置电流 | IB | - | 20 | 500 | nA |
    | 输入阻抗 | RIN | 0.3 | 1 | - | MΩ |
    | 大信号电压增益 | AV | - | 86 | 100 | dB |
    | 最大输出摆幅 1 | VOM1 | - | ±12 | ±14 | V |
    | 最大输出摆幅 2 | VOM2 | - | ±10 | ±13 | V |
    | 输入共模电压范围 | VICM | ±12 | ±14 | - | V |
    | 共模抑制比 | CMR | 70 | 90 | - | dB |
    | 电源抑制比 | SVR | 76.5 | 90 | - | dB |
    | 工作电流(典型) | ICC | - | 7 | 11.3 | mA |
    | 压摆率 | SR | - | 1 | - | V/µs |

    产品特点和优势


    1. 多功能集成:NJM2058 内部包含四个独立的运算放大器,用户可根据需求配置不同的电路拓扑。
    2. 宽供电范围:支持 ±4V 至 ±18V 的供电范围,适应多种应用场景。
    3. 高精度性能:输入失调电压低至 ±0.5mV,输入偏置电流最小仅 20nA,适合高精度测量和信号处理任务。
    4. 优异的动态特性:压摆率为 1V/µs,能够快速响应变化信号。
    5. 兼容性强:提供三种封装形式(DIP14、DMP14、SSOP14),便于灵活安装和设计。

    应用案例和使用建议


    应用案例
    1. 音频功放设计:利用 NJM2058 实现音源的信号放大,其高增益特性和宽摆幅支持使声音质量得到提升。
    2. 传感器信号调理:通过调节 NJM2058 的增益来实现对弱信号的精确放大,适配工业传感器数据采集的需求。
    3. 工业滤波电路:采用 NJM2058 构建高通、低通滤波器,确保信号处理稳定性。
    使用建议
    - 在使用过程中注意供电电压的选择,建议控制在 ±15V 左右以保证最佳性能。
    - 当需要更高的输出功率时,可考虑并联多个 NJM2058 运算放大器以增强驱动能力。
    - 在高温环境下使用时,需注意散热设计以避免过热影响使用寿命。

    兼容性和支持


    兼容性
    NJM2058 可与同类型号的其他运算放大器直接互换,同时支持主流封装形式,方便替代现有设计方案中的类似组件。
    厂商支持
    制造商提供详尽的技术文档和技术支持服务,用户可通过官方网站下载最新版本的Datasheet 和应用笔记。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 输出信号失真 | 调整供电电压至推荐值,检查负载匹配。 |
    | 输入噪声较大 | 确保良好的接地设计并使用滤波电路。 |
    | 运算放大器发热明显 | 增加散热片,改善 PCB 散热设计。 |

    总结和推荐


    NJM2058 四路运算放大器凭借其高增益、宽供电范围和卓越的电气性能,在多种工业与消费电子应用中表现出色。无论是信号调理还是复杂电路设计,它都提供了高度灵活性和可靠性。因此,我们强烈推荐 NJM2058 作为高性能运算放大器的理想选择。
    如果您正在寻找一款多功能、稳定可靠的运算放大器,NJM2058 是您的不二之选!

NJM2058D参数

参数
典型输入噪声电压密度 -
通道数量 4
输出类型 -
典型增益带宽 -
电路数 4
典型压摆率 1V/μs
最大工作供电电压 ±18V
Vos - 输入偏置电压 500μV
放大器类型 General Purpose
每个通道的输出电流 -
最小工作供电电压 -
电流 - 输入偏置 20nA
CMRR - 共模抑制比 70dB
-3db带宽 -
典型供电电流 7mA
关闭 关闭
长*宽*高 19mm*6.4mm*3.4mm
通用封装 DIP-14
安装方式 通孔安装
零件状态 在售
包装方式 管装
