USB2-H-1004-M

产品描述: Connective Peripherals USB转串口转换器
供应商型号: 3690296
供应商: 海外现货
标准整包数: 1

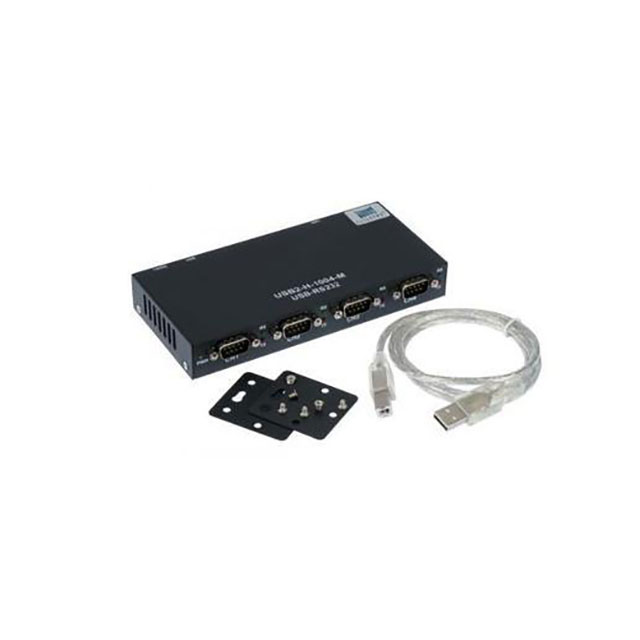

CONNECTIVE PERIPHERALS 其他计算机设备和配件 USB2-H-1004-M

USB2-H-1004-M概述


    产品简介


    USB2-H-100X-M系列高速USB到多端口RS232适配器提供了一种简便的方法来适应具有RS232接口的传统串行设备连接到现代USB端口。通过集成FTDI公司的高速USB桥接芯片(如FT4232H、FT2232H或FT232H),该模块能够将传统的RS232信号转换为USB信号,实现无缝通信。这些适配器可用于工业控制、测试设备、嵌入式系统等多种应用领域。

    技术参数


    - USB接口:480Mbps(符合USB 2.0 Hi-Speed标准)
    - RS232接口:
    - 数据速率:最高可达1Mbps
    - 并行设置:无校验位、偶校验、奇校验;数据位:7位、8位
    - 流量控制:RTS/CTS、DTR/DSR、X-ON/X-OFF、无
    - 电源:通过USB供电或外部电源供电
    - 电流输出:
    - 1-2端口模型:+5VDC,最大电流80mA
    - 4-16端口模型:+5VDC,最大电流30mA
    - 工作温度范围:-40°C至+85°C
    - 存储条件:可存储在正常环境下

    产品特点和优势


    - 易于安装:插拔式安装,无需额外配置。
    - 多功能接口:支持多种RS232数据信号(TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI)。
    - 高性能:高达1Mbps的数据传输速度,适合高带宽需求的应用。
    - 兼容性强:采用行业标准FTDI芯片组,确保与各种操作系统(Windows、Mac OS X、Linux、Windows CE)的良好兼容性。
    - 诊断指示:LED灯用于状态指示,方便故障排查。
    - 高可靠性:符合FCC Part 15 Subpart B和欧洲EMC指令。

    应用案例和使用建议


    该适配器广泛应用于工业自动化、实验室测试设备、网络设备等领域。例如,在一个工厂自动化环境中,可以使用该适配器将传统RS232打印机连接到现代PC上,以提高生产效率。此外,对于需要高带宽通信的应用,可以选择USB2-H-1008-M或USB2-H-1016-M型号。
    使用建议:
    - 在连接时,若连接的是数据终端设备(DTE),则可以使用直通线;若连接的是数据通信设备(DCE),则需要使用交叉线(null-modem电缆)。
    - 当设备需要特定的握手信号时,请根据设备手册进行正确连线。
    - 注意:某些型号的适配器提供了+5V输出开关,可以在需要时关闭此输出,避免对其他设备造成影响。

    兼容性和支持


    该适配器与各种现代USB端口兼容,且提供多种驱动程序支持(包括Windows、Mac OS X、Linux和Windows CE)。厂商提供技术支持,以解决任何潜在的技术问题。同时,文档中详细列出了各种可能的配置和使用场景,便于用户快速上手。

    常见问题与解决方案


    - 问题1:无法识别适配器
    - 解决方案:检查USB连接是否稳固,重新启动计算机并确保安装了正确的驱动程序。
    - 问题2:数据传输速率低
    - 解决方案:检查所选的通信参数(如波特率)是否匹配设备的要求。
    - 问题3:指示灯不亮
    - 解决方案:检查USB连接,确保适配器已正确插入并获得电力。

    总结和推荐


    USB2-H-100X-M系列高速USB到多端口RS232适配器凭借其高效、灵活、兼容性强等特点,在众多领域内表现出色。无论是从功能、性能还是易用性来看,它都是一款值得推荐的产品。对于需要将传统RS232设备接入现代系统的用户来说,这是一个理想的选择。不过需要注意的是,对于一些旧的操作系统版本(如Windows CE 5.0),可能存在一定的限制。总体而言,强烈推荐该产品用于各类串行通信需求。

USB2-H-1004-M参数

参数
长*宽*高 159.9mm*74.17mm*24mm
零件状态 在售
包装方式 盒装,散装

USB2-H-1004-M厂商介绍

Connective Peripherals是一家领先的电子制造服务(EMS)公司,专注于为客户提供定制化的电子产品解决方案。公司主营产品分类包括:

1. 计算机和网络设备:涵盖服务器、路由器、交换机等,应用于数据中心、企业网络等场景。
2. 工业控制:包括PLC、HMI、传感器等,广泛应用于自动化生产线、智能制造等领域。
3. 医疗设备:如监护仪、诊断设备等,服务于医院、诊所等医疗机构。
4. 消费电子:涵盖智能穿戴、智能家居等产品,满足个人和家庭的智能生活需求。

Connective Peripherals的优势在于:

1. 技术创新:拥有强大的研发团队,持续投入新技术、新产品的研发。
2. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
3. 快速响应:灵活的生产和供应链管理,快速响应客户需求,缩短产品上市时间。
4. 客户服务:提供全方位的技术支持和售后服务,帮助客户解决技术难题,提升客户满意度。

USB2-H-1004-M数据手册

厂牌 PDF简要描述 下载
CONNECTIVE PERIPHERALS 其他计算机设备和配件 CONNECTIVE PERIPHERALS USB2-H-1004-M USB2-H-1004-M数据手册
