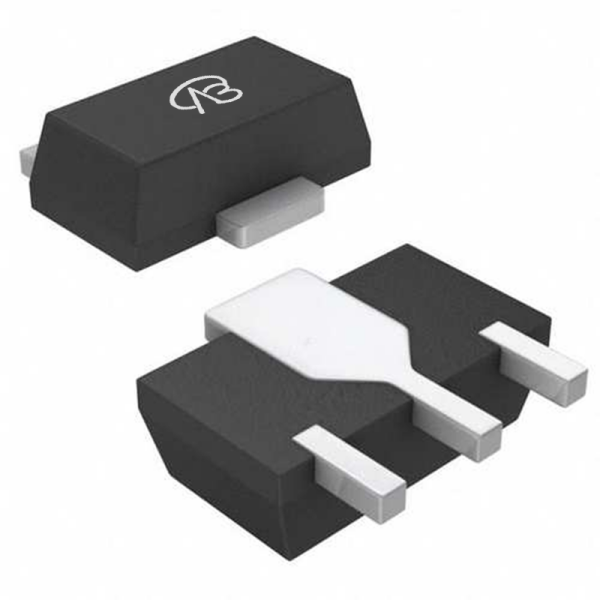

ZVN4424ZTA-VB

产品分类: 场效应管(MOSFET)
产品描述: 台积电流片,长电封测。SOT89;N沟道;VDS=200V;ID =1A;RDS(ON)=1600mΩ@VGS=10V;VGS=±20V;Vth=3V;一款单N型场效应晶体管产品,适用于需要低功率和小尺寸的应用领域,包括但不限于低功率电源模块、传感器接口、医疗电子和通信设备等。
供应商型号: ZVN4424ZTA-VB SOT89-3
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) ZVN4424ZTA-VB

ZVN4424ZTA-VB概述

    ZVN4424ZTA N-Channel MOSFET 技术手册解析

    产品简介


    ZVN4424ZTA 是一款由 VBsemi 生产的 N 沟道增强型 MOSFET(金属氧化物半导体场效应晶体管)。该器件具有高动态开关速率、重复雪崩额定值和易并联等特点,使其在多种电力电子应用中表现出色。具体应用领域包括电源管理、电机驱动、开关稳压器等。

    技术参数


    - 绝对最大额定值:
    - 漏源电压 \( V{DS} \):200V
    - 栅源电压 \( V{GS} \):±20V
    - 连续漏极电流 \( ID \):1.0A(\( TC = 25^{\circ}C \),\( TC = 100^{\circ}C \) 时为 0.6A)
    - 脉冲漏极电流 \( I{DM} \):3.7A
    - 最大单脉冲雪崩能量 \( E{AS} \):50mJ
    - 重复雪崩电流 \( I{AR} \):0.96A
    - 重复雪崩能量 \( E{AR} \):0.31mJ
    - 最大功率耗散 \( PD \):3.1W(\( TC = 25^{\circ}C \)),2.0W(\( TA = 25^{\circ}C \))
    - 热阻率:
    - 最大结到环境热阻 \( R{thJA} \):40°C/W(板载)
    - 最大结到外壳热阻 \( R{thJC} \):60°C/W
    - 静态参数:
    - 漏源击穿电压 \( V{DS} \):200V
    - 栅源阈值电压 \( V{GS(th)} \):2.0~4.0V
    - 零栅电压漏极电流 \( I{DSS} \):25μA
    - 导通电阻 \( R{DS(on)} \):1.6Ω(\( V{GS} = 10V \))
    - 动态参数:
    - 输入电容 \( C{iss} \):140pF
    - 输出电容 \( C{oss} \):53pF
    - 传输电容 \( C{rss} \):15pF
    - 总栅极电荷 \( Qg \):8.2nC

    产品特点和优势


    1. 动态 \( dv/dt \) 等级:具备高动态开关速率,适合高频应用。
    2. 重复雪崩额定值:能承受较高的雪崩电流和能量,适用于过电压保护场景。
    3. 快速开关:开关时间短,减少能量损失。
    4. 易于并联:可以方便地与其他同类 MOSFET 并联,提高电流处理能力。
    5. 简单的驱动要求:对驱动电路的要求低,便于集成。

    应用案例和使用建议


    - 电源管理:ZVN4424ZTA 可以用于直流-直流转换器中,其高耐压和低导通电阻有助于提高效率。
    - 电机驱动:适用于需要高电流处理能力和良好开关性能的应用。
    - 建议使用场景:
    - 在选择 MOSFET 时,确保 \( V{DS} \) 不超过 200V,且 \( ID \) 不超过 1.0A。
    - 注意散热设计,尤其是在高功率运行时,使用散热片或散热器来降低热阻。
    - 选择合适的栅极驱动电阻,确保开关时间和振铃现象最小化。

    兼容性和支持


    - 兼容性:该 MOSFET 支持标准的 SOT89 封装,适用于多种 PCB 设计。
    - 支持和维护:客户可通过服务热线 400-655-8788 联系技术支持团队,获取产品相关的技术支持和服务。

    常见问题与解决方案


    - 问题1:高温环境下导通电阻变大。
    - 解决方法:加强散热措施,如增加散热片或改进 PCB 布局。
    - 问题2:无法正确开关。
    - 解决方法:检查驱动电路,确保栅极电压 \( V{GS} \) 能够达到开关阈值,调整栅极驱动电阻 \( Rg \)。
    - 问题3:出现振铃现象。
    - 解决方法:优化 PCB 布局,减小寄生电感,选择低漏电感的电流互感器。

    总结和推荐


    ZVN4424ZTA N 沟道 MOSFET 具有出色的性能参数和可靠性,适用于多种电力电子应用。其高动态开关速率、重复雪崩额定值和简单驱动要求使得它成为电源管理和电机驱动应用的理想选择。综合来看,这款产品是一款值得推荐的产品。

ZVN4424ZTA-VB参数

参数
Vgs-栅源极电压 -
Ciss-不同 Vds 时的输入最大电容 -
Vds-漏源极击穿电压 200V
FET类型 2个N沟道
栅极电荷 -
Rds(On)-漏源导通电阻 1.6Ω(mΩ)
Id-连续漏极电流 1A
最大功率耗散 -
通道数量 1
配置 -
Vgs(th)-栅源极阈值电压 3V
长*宽*高 4.2mm*4.6mm*1.6mm
通用封装 SOT-3
安装方式 贴片安装
零件状态 在售
