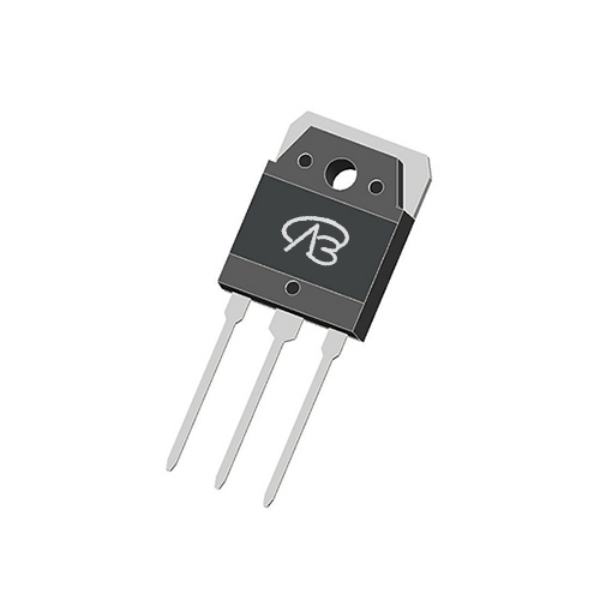

K20J60U-VB

产品分类: 场效应管(MOSFET)
产品描述: 台积电流片,长电封测。TO3P;N沟道;VDS=600V;ID =20A;RDS(ON)=190mΩ@VGS=10V;VGS=±30V;Vth=3.5V;用于LED照明产品中的控制器模块,提供LED灯珠所需的电力输出。
供应商型号: K20J60U-VB TO-3PF
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) K20J60U-VB

K20J60U-VB概述

    K20J60U-VB N-Channel 600 V (D-S) Super Junction MOSFET 技术手册

    产品简介


    K20J60U-VB 是一款由 VBsemi 公司设计的 N-通道 600V 超级结 MOSFET。该器件在低导通电阻和高效开关性能方面表现出色,广泛应用于服务器电源、通信设备、工业焊接、消费电子、可再生能源(如太阳能逆变器)等领域。

    技术参数


    - 额定电压:VDS 最大值为 600V。
    - 最大电流:在 25°C 环境下,连续漏极电流 (ID) 最大值为 13A;脉冲漏极电流 (IDM) 最大值为 53A。
    - 导通电阻:在 25°C 和 10V 门源电压下,RDS(on) 最大值为 0.19Ω。
    - 总栅极电荷:Qg 最大值为 106nC。
    - 输入电容:Ciss 最大值为 2322pF。
    - 开关损耗:由于低 Qrr 值,开关损耗较低。
    - 雪崩耐量:EAS 为 367mJ。
    - 热阻:结到环境的最大热阻 (RthJA) 为 62°C/W。

    产品特点和优势


    1. 低反向恢复时间 (trr):快速开关性能减少了开关损耗。
    2. 低栅极电荷 (Qg):显著提高了系统的效率和频率。
    3. 低导通电阻 (RDS(on)):在高电流应用中减少功率损耗。
    4. 低输入电容 (Ciss):加快了电路响应速度。
    5. 雪崩耐量 (EAS):增强了器件的可靠性和耐用性。

    应用案例和使用建议


    - 服务器和电信电源供应:其低功耗和高可靠性使其成为理想的解决方案。
    - 高密度放电 (HID) 和荧光灯球灯照明:快速开关特性有助于减少电源转换器中的损耗。
    - 太阳能逆变器:在高频应用中表现出色,降低了能量损失。
    使用建议:
    - 在高频应用中,应特别注意散热,以避免过热。
    - 使用合适的栅极驱动器来降低开关损耗。

    兼容性和支持


    K20J60U-VB 与其他标准电子元器件兼容,例如各种门驱动器和微控制器。厂商提供了详尽的技术支持和维护信息,确保用户能够充分发挥其潜力。

    常见问题与解决方案


    1. 高温运行下的性能下降:
    - 解决方案:增加外部散热片,确保良好的热管理。
    2. 启动时的漏电流过高:
    - 解决方案:检查电路接线,确保无短路情况。

    总结和推荐


    总体而言,K20J60U-VB 在多个关键参数上表现出色,特别是在低导通电阻、快速开关性能和高耐压方面。这些特性使其成为多种应用的理想选择,特别是在需要高效能、高可靠性的场合。推荐将其用于高电流、高频、高可靠性的应用场景。

K20J60U-VB参数

参数
最大功率耗散 -
Vds-漏源极击穿电压 600V
栅极电荷 -
Id-连续漏极电流 20A
Rds(On)-漏源导通电阻 190mΩ(mΩ)
FET类型 2个N沟道
Vgs-栅源极电压 -
Vgs(th)-栅源极阈值电压 3.5V
通道数量 1
Ciss-不同 Vds 时的输入最大电容 -
配置 -
长*宽*高 40.1mm*15.7mm*4.9mm
通用封装 TO-3PF
安装方式 通孔安装
零件状态 在售

K20J60U-VB厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

K20J60U-VB数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 K20J60U-VB K20J60U-VB数据手册

K20J60U-VB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 14.3519
100+ ¥ 13.2888
500+ ¥ 12.2257
900+ ¥ 11.6941
库存: 30000
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 71.75
直接购买
加入购物车
