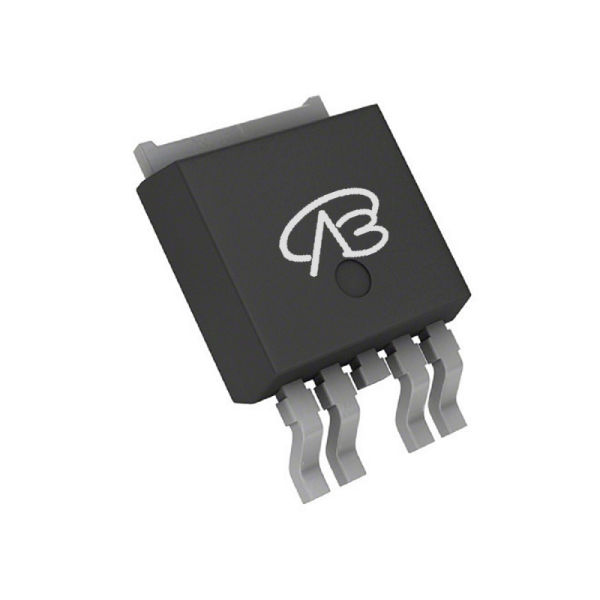

4525GH-VB

产品分类: 场效应管(MOSFET)
产品描述: N+P—Channel沟道,±40V,50/-50A,RDS(ON),15mΩ@10V,18.75mΩ@4.5V,20Vgs(±V);±1Vth(V) 封装:TO252-5
供应商型号: 4525GH-VB TO252-5
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) 4525GH-VB

4525GH-VB概述

    N-Channel and P-Channel 40V MOSFET 技术手册

    产品简介


    N-Channel 和 P-Channel 40V MOSFET(金属氧化物半导体场效应晶体管)是一种高性能的功率晶体管,适用于多种应用。它们的主要特点是具有高效率和低功耗,适合用于需要高电流和电压的应用场合。这两种MOSFET广泛应用于各种电子产品中,例如CCFL(冷阴极荧光灯)逆变器。

    技术参数


    - 型号:N-Channel 和 P-Channel
    - VDS (漏源电压):40V
    - RDS(on) (导通电阻):
    - 在VGS=±10V时:0.014Ω
    - 在VGS=±4.5V时:0.016Ω
    - ID (连续漏极电流):50A
    - 绝对最大额定值:
    - VDS:40V
    - VGS:±20V
    - 连续漏极电流(TC=25°C):50A
    - 单脉冲雪崩电流(IAS):30A
    - 单脉冲雪崩能量(EAS):245mJ
    - 最大功耗(TC=25°C):108W

    产品特点和优势


    - 高效率:这两种MOSFET的导通电阻很低,可以实现更高的效率。
    - 低功耗:通过降低导通电阻,减少功率损耗。
    - 可靠性:所有产品均经过100%栅极电阻测试和雪崩耐受测试。
    - 宽工作温度范围:从-55°C到+175°C,适用于广泛的环境条件。

    应用案例和使用建议


    这些MOSFET在许多应用中表现出色,例如CCFL逆变器。以下是具体的使用建议:
    - 应用实例:CCFL逆变器中使用这两个MOSFET可以提高系统的能效和稳定性。
    - 使用建议:
    - 确保电路设计中正确使用散热片以避免过热。
    - 按照手册中的电气特性和工作环境参数进行操作,确保设备的稳定性和安全性。

    兼容性和支持


    - 兼容性:这些MOSFET可以与其他标准的电子元器件或设备配合使用。
    - 支持:制造商提供全面的技术支持和维护服务,包括使用手册、产品更新和技术咨询。

    常见问题与解决方案


    - 问题1:设备出现过热问题。
    - 解决方案:检查散热设计是否合理,确保足够的空气流动。
    - 问题2:无法正常启动。
    - 解决方案:检查电源电压是否符合要求,确保接线正确无误。

    总结和推荐


    N-Channel 和 P-Channel 40V MOSFET 是高性能功率晶体管,具备高效率、低功耗和广泛的适用温度范围。它们在CCFL逆变器等应用中表现优异,且具备良好的兼容性和可靠的支持服务。强烈推荐在相关应用中采用此产品,以获得最佳性能和可靠性。

4525GH-VB参数

参数
栅极电荷 -
Vgs(th)-栅源极阈值电压 ±1V
Ciss-不同 Vds 时的输入最大电容 -
最大功率耗散 -
FET类型 N+P沟道
Vgs-栅源极电压 20V
配置 -
通道数量 -
Vds-漏源极击穿电压 ±40V
Id-连续漏极电流 50A,50A
Rds(On)-漏源导通电阻 15mΩ@10V,18.75mΩ@4.5V
通用封装 TO-252-5
安装方式 贴片安装
零件状态 在售

4525GH-VB厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

4525GH-VB数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 4525GH-VB 4525GH-VB数据手册

4525GH-VB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 2.3325
100+ ¥ 2.1597
500+ ¥ 2.0733
2500+ ¥ 1.987
库存: 400000
起订量: 15 增量: 2500
交货地:
最小起订量为:15
合计: ¥ 34.98
