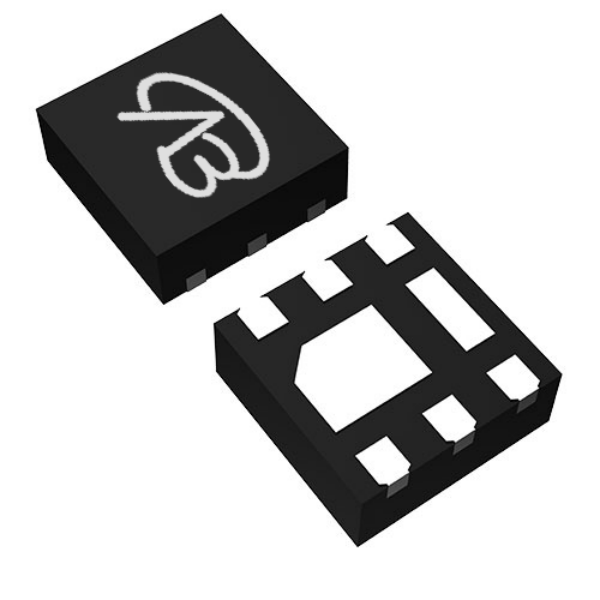

FDMA520PZ-VB

产品分类: 场效应管(MOSFET)
产品描述: P—Channel沟道,-20V,-4A,RDS(ON),38mΩ@4.5V,45mΩ@2.5V,20Vgs(±V);-1~-3Vth(V) 封装:QFN6(2X2)
供应商型号: FDMA520PZ-VB QFN6(2X2)
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) FDMA520PZ-VB

FDMA520PZ-VB概述

    FDMA520PZ-VB P-Channel 20 V MOSFET 技术手册

    产品简介


    FDMA520PZ-VB 是一款由 VBsemi 设计制造的 P 沟道功率 MOSFET,采用了先进的 TrenchFET® 技术。这种 MOSFET 具有低导通电阻(RDS(on))和紧凑的小尺寸封装,非常适合用于便携式设备中的负载开关、PA 开关和电池开关。这款产品适用于广泛的便携式设备,如智能手机、平板电脑和可穿戴设备。

    技术参数


    - 工作电压:最高 20 V
    - 连续漏极电流(TJ = 25 °C):-10 A
    - 脉冲漏极电流(t = 300 µs):-30 A
    - 最大功率耗散(TJ = 25 °C):1 W
    - 最高工作温度:150 °C
    - 最低工作温度:-55 °C
    - 导通电阻(VGS = -4.5 V):0.030 Ω
    - 栅极电荷(ID = 10 A):18 nC

    产品特点和优势


    - TrenchFET® 技术:提供更高的电流密度和更低的导通电阻。
    - 小型封装:采用 DFN2X2 封装,具有小占板面积,适合空间受限的应用。
    - 高可靠性:保证在宽温度范围内可靠运行,从 -55 °C 到 150 °C。
    - 低热阻:有助于高效散热,延长产品寿命。

    应用案例和使用建议


    FDMA520PZ-VB 广泛应用于便携式设备的负载开关、PA 开关和电池开关。例如,在智能手机和平板电脑中,它可以作为电池管理系统的部分,以实现高效的电源管理和保护。建议在设计时注意以下几点:
    - 确保 PCB 布局合理,以便于散热。
    - 配合适当的栅极驱动电路,以减少开关损耗。
    - 考虑电源和接地布局,确保稳定的供电。

    兼容性和支持


    FDMA520PZ-VB 可与其他标准 DFN2X2 封装的元器件兼容,可以方便地替换现有设计中的类似产品。VBsemi 提供全面的技术支持,包括详细的用户指南和技术文档,以及在线咨询服务。

    常见问题与解决方案


    1. 问:如何焊接这个无铅封装的 MOSFET?
    答:不推荐使用烙铁手工焊接,建议使用回流焊技术。
    2. 问:在高温环境下工作是否会降低其性能?
    答:不会,它经过专门设计以在高温环境下保持稳定性能。
    3. 问:是否需要特殊的散热措施?
    答:建议使用适当的散热片或 PCB 散热,以提高整体热效率。

    总结和推荐


    FDMA520PZ-VB 是一款高性能的 P 沟道 MOSFET,具备低导通电阻、高可靠性及紧凑封装的特点,非常适合便携式设备中的负载管理和电源转换应用。其优良的电气特性和良好的散热性能使其成为市场上同类产品的有力竞争者。对于设计人员而言,它不仅提供了高性价比的选择,还简化了设计过程。因此,强烈推荐在相关的便携式设备设计中采用 FDMA520PZ-VB。

FDMA520PZ-VB参数

参数
Vds-漏源极击穿电压 20V
Rds(On)-漏源导通电阻 38mΩ@4.5V,45mΩ@2.5V
Ciss-不同 Vds 时的输入最大电容 -
Id-连续漏极电流 4A
最大功率耗散 -
Vgs(th)-栅源极阈值电压 -1V~-3V
Vgs-栅源极电压 20V
FET类型 1个P沟道
通道数量 -
配置 -
栅极电荷 -
通用封装 QFN-6
安装方式 贴片安装
零件状态 在售

FDMA520PZ-VB厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

FDMA520PZ-VB数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 FDMA520PZ-VB FDMA520PZ-VB数据手册

FDMA520PZ-VB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 2.3325
100+ ¥ 2.1597
500+ ¥ 1.987
5000+ ¥ 1.9005
库存: 400000
起订量: 15 增量: 5000
交货地:
最小起订量为:15
合计: ¥ 34.98
