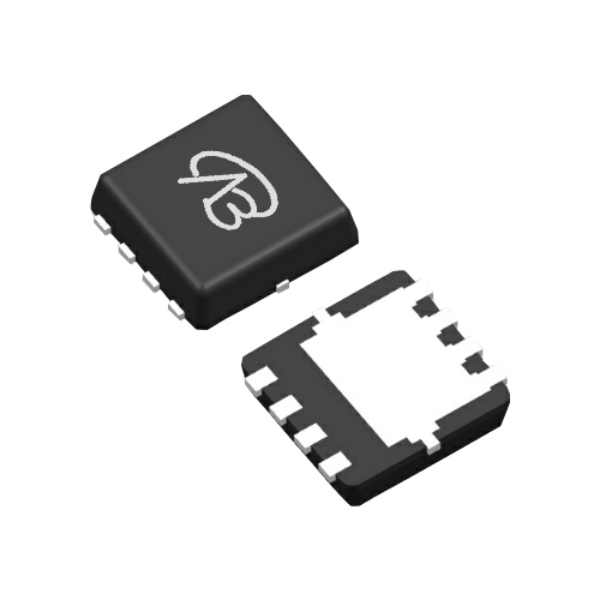

FDMC7570S-VB

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,30V,70A,RDS(ON),2mΩ@10V,2.4mΩ@4.5V,20Vgs(±V);1.5Vth(V) 封装:QFN8(3X3)
供应商型号: FDMC7570S-VB QFN8(3X3)
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) FDMC7570S-VB

FDMC7570S-VB概述

    FDMC7570S-VB N-Channel 30V MOSFET 技术手册概述

    产品简介


    FDMC7570S-VB 是一款高性能的N沟道30V(漏源极)功率MOSFET,适用于多种高要求的应用场景。此产品采用了第四代TrenchFET®技术,提供了卓越的开关性能和高可靠性。它广泛应用于各种领域,如开关模式电源供应、个人电脑和服务器、电信砖块(Telecom Bricks)、电压调节模块(VRM)以及点对点转换器(POL)。

    技术参数


    - 额定电压 (VDS): 30V
    - 最大栅源电压 (VGS): +20 V, -16 V
    - 连续漏极电流 (TJ = 150°C):
    - TA = 25°C 时: 30.9A
    - TA = 70°C 时: 28.3A
    - 脉冲漏极电流 (t = 300 µs): 80A
    - 持续源漏二极管电流 (TA = 25°C): 40A
    - 单脉冲雪崩电流 (IL = 0.1 mH): 20A
    - 单脉冲雪崩能量: 20mJ
    - 最大功耗 (TA = 25°C): 52W
    - 最大功耗 (TA = 70°C): 43W
    - 热阻抗 (RthJA): 24°C/W(最大值)
    - 工作温度范围: -55°C 至 150°C

    产品特点和优势


    1. 环保材料: 符合IEC 61249-2-21标准的无卤素设计。
    2. 高可靠性测试: 100% Rg和UIS测试。
    3. 兼容RoHS指令: 符合RoHS Directive 2002/95/EC指令。
    4. 优异的开关性能: 高速开关能力和低导通电阻,确保高效率。
    5. 增强的温度稳定性: 在广泛的温度范围内保持稳定的性能表现。

    应用案例和使用建议


    1. 开关模式电源供应:用于电源适配器,提供高效且可靠的电力传输。
    2. 个人电脑和服务器:提升系统整体能效,降低功耗。
    3. 电信砖块:适用于电信基础设施,提供稳定可靠的操作。
    4. VRM和POL:在电压调节模块中优化电源管理。
    使用建议:
    - 在选择合适的驱动电路时,考虑器件的门极电荷和输出电荷。
    - 使用适当的散热措施以避免过热损坏。
    - 确保应用环境温度不超过器件的额定工作温度范围。

    兼容性和支持


    该产品具有良好的兼容性,可与其他常用的电子元器件和设备配合使用。制造商提供了详细的技术支持和维护文档,包括常见问题解答和技术咨询热线。

    常见问题与解决方案


    - 问题: 设备运行时发热严重。
    - 解决方案: 检查散热措施是否到位,确保器件处于安全的工作温度范围内。
    - 问题: 无法实现预期的开关速度。
    - 解决方案: 检查驱动电路设计,确认门极电荷和输出电荷是否匹配。
    - 问题: 寿命低于预期。
    - 解决方案: 检查工作环境是否满足器件的最大额定值,并采取适当的保护措施。

    总结和推荐


    FDMC7570S-VB N-Channel 30V MOSFET是一款性能卓越的功率MOSFET,具备出色的开关性能、高可靠性和广泛的适用性。适用于多个高要求的应用场景,如开关模式电源、个人电脑、服务器及电信设备。综合考量其技术参数、特点和适用性,强烈推荐在相关领域内使用。

FDMC7570S-VB参数

参数
栅极电荷 -
Rds(On)-漏源导通电阻 2mΩ@10V,2.4mΩ@4.5V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 1.5V
FET类型 1个N沟道
通道数量 -
Id-连续漏极电流 70A
配置 -
Ciss-不同 Vds 时的输入最大电容 -
最大功率耗散 -
Vds-漏源极击穿电压 30V
通用封装 QFN-8
安装方式 贴片安装
零件状态 在售

FDMC7570S-VB厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

FDMC7570S-VB数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 FDMC7570S-VB FDMC7570S-VB数据手册

FDMC7570S-VB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.247
100+ ¥ 4.8584
500+ ¥ 4.4697
5000+ ¥ 4.2753
库存: 400000
起订量: 10 增量: 5000
交货地:
最小起订量为:10
合计: ¥ 52.47
