IRFHS9351TR2PBF-VB

产品分类: 场效应管(MOSFET)

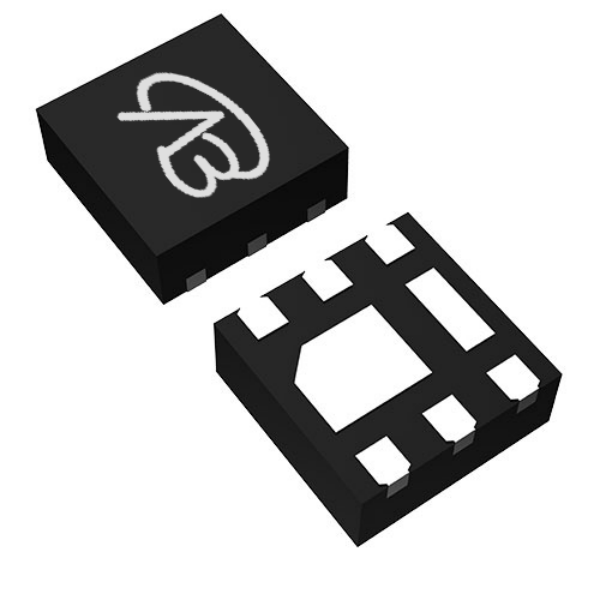

产品描述: P—Channel沟道,-30V,-4.1A,RDS(ON),38mΩ@10V,42mΩ@4.5V,12Vgs(±V);-0.7Vth(V) 封装:QFN6(2X2)
供应商型号: IRFHS9351TR2PBF-VB QFN6(2X2)
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) IRFHS9351TR2PBF-VB

IRFHS9351TR2PBF-VB概述

    IRFHS9351TR2PBF-VB P-Channel MOSFET 技术手册概述

    产品简介


    IRFHS9351TR2PBF-VB 是一款由VBsemi生产的双沟道P沟道30V(D-S)MOSFET。这款MOSFET具备多项创新特性,适用于便携式设备中的电池开关和负载开关。其独特的TrenchFET技术结合PowerPAK封装设计,使其成为高性能且高可靠性应用的理想选择。

    技术参数


    - 绝对最大额定值
    - 栅源电压(VGS):±20V
    - 漏源电压(VDS):-30V
    - 持续漏电流(ID):-5.4A (TA=25°C), -3.8A (TA=85°C)
    - 脉冲漏电流(IDM):-20A
    - 最大耗散功率(PD):2.8W (TA=25°C), 1.5W (TA=85°C)
    - 典型电气特性
    - 开启时栅阈电压(VGS(th)):-1.0V至-3.0V
    - 零栅电压漏极电流(IDSS):-5µA (VDS=-30V, VGS=0V)
    - 漏源开启电阻(RDS(on)):0.038Ω (VGS=-10V, ID=-5.4A), 0.060Ω (VGS=-4.5V, ID=-4.0A)
    - 转导电容(gfs):13S (VDS=-15V, ID=-5.4A)
    - 正向二极管压降(VSD):-0.8V至-1.2V (IS=-2.3A, VGS=0V)

    产品特点和优势


    - 无卤素:符合IEC 61249-2-21标准
    - 新低热阻PowerPAK封装:提高热管理效率
    - TrenchFET技术:增强耐压能力并降低导通电阻

    应用案例和使用建议


    IRFHS9351TR2PBF-VB 主要应用于便携式设备,例如电池开关和负载开关。对于设计工程师,需要注意其绝对最大额定值和典型电气特性,以确保在特定应用中安全可靠地运行。同时,根据应用要求合理选用散热措施,如散热片或热管,以避免过热损坏。

    兼容性和支持


    - 兼容性:这款MOSFET可以与其他便携式设备的电池管理和电源转换电路无缝集成。
    - 支持和服务:VBsemi提供全面的技术支持和维护服务,确保客户能够充分利用产品特性,解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:无法启动设备?
    - 解决方案:检查栅源电压是否符合规定,确保电路连接正确。
    - 问题2:设备过热?
    - 解决方案:增加散热片,确保良好的热管理。

    总结和推荐


    IRFHS9351TR2PBF-VB 是一款高性能、高可靠的双沟道P沟道MOSFET,适合用于便携式设备中的电池开关和负载开关。其独特的技术特性和强大的热管理能力使其在市场上具有显著的竞争优势。经过对上述参数和技术特性的详细分析,我们推荐此款产品用于需要高效能和稳定性的应用场合。

IRFHS9351TR2PBF-VB参数

参数
栅极电荷 -
Rds(On)-漏源导通电阻 38mΩ@10V,42mΩ@4.5V
通道数量 -
Vgs-栅源极电压 12V
最大功率耗散 -
Vds-漏源极击穿电压 30V
FET类型 1个P沟道
Ciss-不同 Vds 时的输入最大电容 -
配置 -
Id-连续漏极电流 4.1A
Vgs(th)-栅源极阈值电压 700mV
通用封装 QFN-6
安装方式 贴片安装
零件状态 在售

IRFHS9351TR2PBF-VB厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

IRFHS9351TR2PBF-VB数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 IRFHS9351TR2PBF-VB IRFHS9351TR2PBF-VB数据手册

IRFHS9351TR2PBF-VB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 1.5546
100+ ¥ 1.4394
500+ ¥ 1.3243
5000+ ¥ 1.2667
库存: 400000
起订量: 20 增量: 5000
交货地:
最小起订量为:20
合计: ¥ 31.09
直接购买
加入购物车
