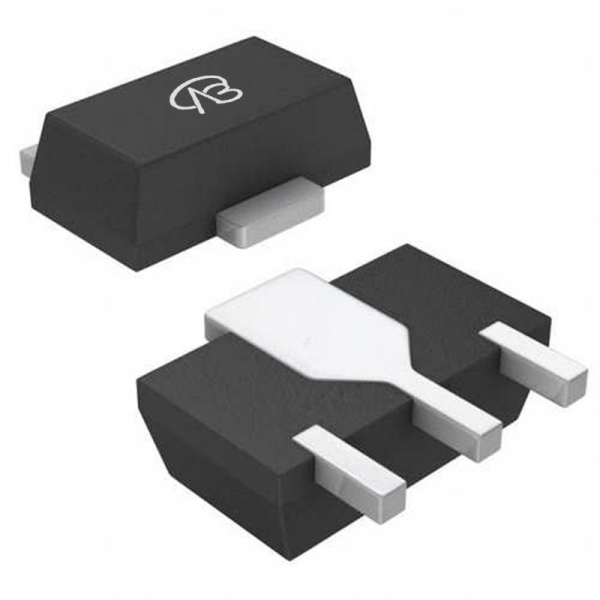

J563-VB

产品分类: 场效应管(MOSFET)
产品描述: P—Channel沟道,-30V,-5.8A,RDS(ON),50mΩ@10V,56mΩ@4.5V,20Vgs(±V);-0.6~-2Vth(V) 封装:SOT89-3
供应商型号: J563-VB SOT89-3
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) J563-VB

J563-VB概述


    产品简介


    P-Channel 30-V MOSFET 是一种高性能的金属氧化物半导体场效应晶体管(MOSFET),适用于多种电源管理应用。它采用沟槽技术制造,能够在广泛的电压和电流范围内提供高效的开关性能。这款MOSFET主要应用于负载开关和电池开关等领域,以其低导通电阻(RDS(on))和高可靠性而闻名。

    技术参数


    - 漏源电压 (VDS):最大为 30V
    - 栅源电压 (VGS):最大为 ±20V
    - 连续漏极电流 (ID):在 25°C 下为 7.6A,在 70°C 下为 5.8A
    - 最大功率耗散 (PD):在 25°C 下为 6.5W,在 70°C 下为 3.5W
    - 最大结到环境热阻 (RthJA):典型值为 40°C/W,最大值为 50°C/W
    - 漏极-源极导通电阻 (RDS(on)):在 VGS = -10V 时为 0.050Ω,在 VGS = -4.5V 时为 0.056Ω
    - 门极电荷 (Qg):典型值为 25nC,最大值为 38nC
    - 工作温度范围:-55°C 至 150°C

    产品特点和优势


    这款 P-Channel 30-V MOSFET 的主要特点包括:
    - 高可靠性:保证所有参数均通过测试。
    - 低导通电阻 (RDS(on)):在不同电压下的低 RDS(on) 值使其适用于各种负载开关和电池管理应用。
    - 高开关频率能力:较低的门极电荷 (Qg) 使得它可以用于高频开关应用。
    - 卤素无害:符合 IEC 61249-2-21 标准,确保在环境友好方面的高标准。

    应用案例和使用建议


    应用场景:
    1. 负载开关:在许多消费电子产品中,如笔记本电脑、平板电脑等,用于管理和控制设备内部电路的电流。
    2. 电池开关:在便携式设备中,用于控制电池充电和放电过程。
    使用建议:
    - 在设计电路时,确保漏源电压 (VDS) 不超过额定值。
    - 考虑散热措施以防止过热,特别是在高温环境下使用时。
    - 选择适当的门极电阻 (Rg),以确保快速开关时间和低功耗。

    兼容性和支持


    该 MOSFET 可与其他标准 SOT89 封装的电子元器件兼容,且符合行业标准。VBsemi 提供全面的技术支持和维护服务,包括产品文档、在线帮助和专业的技术支持团队。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:在高温环境下性能下降。
    - 解决方案:确保良好的散热条件,例如使用散热片或散热风扇来降低工作温度。
    2. 问题:漏极-源极电压 (VDS) 过高导致损坏。
    - 解决方案:选择合适的外围电路组件,确保 VDS 不超过额定值,并使用保护电路来防止过压。
    3. 问题:电源纹波大导致电流不稳定。
    - 解决方案:在电路中添加滤波电容,以减少电源纹波并稳定电流。

    总结和推荐


    综上所述,P-Channel 30-V MOSFET 是一款高性能、可靠且易用的电子元器件,非常适合用于负载开关和电池管理等应用。其低导通电阻和高开关频率能力使其在市场上具有显著的竞争优势。我们强烈推荐此产品用于需要高效、可靠的电力管理系统的设计中。

J563-VB参数

参数
Rds(On)-漏源导通电阻 50mΩ@10V,56mΩ@4.5V
栅极电荷 -
最大功率耗散 -
Vds-漏源极击穿电压 30V
FET类型 1个P沟道
通道数量 -
Vgs(th)-栅源极阈值电压 -600mV~-2V
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 -
Id-连续漏极电流 5.8A
配置 -
通用封装 SOT-3
安装方式 贴片安装
零件状态 在售
