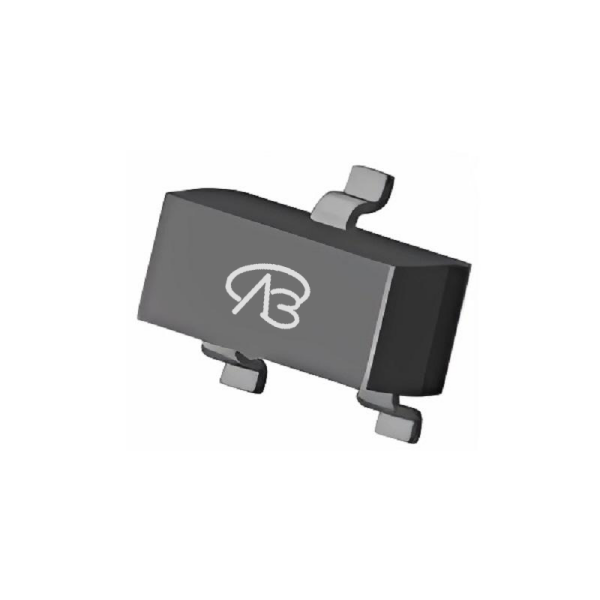

VBTA2245N

产品分类: 场效应管(MOSFET)
产品描述: P—Channel沟道,-20V,-0.4A,RDS(ON),450mΩ@4.5V,500mΩ@2.5V,12Vgs(±V);-0.45Vth(V) 封装:SC-75-3
供应商型号: 14M-VBTA2245N SC-75-3
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) VBTA2245N

VBTA2245N概述

    P-Channel 20V MOSFET 技术手册

    1. 产品简介


    P-Channel 20V MOSFET 是一种高压(D-S)功率金属氧化物半导体场效应晶体管(MOSFET),适用于便携式设备中的负载/电源开关、继电器驱动、电磁阀驱动及显示器驱动等应用。这种 MOSFET 配备了先进的 TrenchFET® 技术,具有快速开关速度和高可靠性。

    2. 技术参数


    - 最大漏源电压 (VDS):-20V
    - 连续漏电流 (ID):-0.55A(TA=25°C)
    - 脉冲漏电流 (IDM):-1.8A
    - 最大功率耗散 (PD):0.19W(TA=25°C)
    - 最大热阻 (RthJA):540°C/W(稳态)
    - 热阻 (RthJC):440°C/W(脉冲测试)

    3. 产品特点和优势


    - TrenchFET® 技术:先进的制造工艺,提高了开关速度和耐热性能。
    - 100% R 测试:确保每个 MOSFET 的质量,减少失效风险。
    - 快速开关速度:提高系统效率,减少损耗。

    4. 应用案例和使用建议


    - 负载/电源开关:适用于便携式设备中的电池供电系统,提供可靠的电源管理。
    - 继电器驱动:用于控制电动机、电磁阀等,提供稳定的电流输出。
    - 显示屏驱动:用于 LED 和 LCD 显示屏,提供高效能的驱动能力。
    使用建议:
    - 确保正确安装和连接,避免反接。
    - 考虑散热设计,尤其是在高温环境下工作时。
    - 使用时需注意电源电压,确保不超过最大额定值。

    5. 兼容性和支持


    - 兼容性:与标准电路板设计兼容,可直接焊接。
    - 技术支持:VBsemi 提供详尽的技术文档和售后服务,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题一:温度过高导致 MOSFET 损坏。
    - 解决方法:加强散热设计,如增加散热片或风扇。
    - 问题二:栅极泄漏电流过大。
    - 解决方法:检查焊接和连接点是否有问题,确保栅极接地稳定。

    7. 总结和推荐


    P-Channel 20V MOSFET 在便携式设备和其他电池供电系统中表现出色,具有快速开关速度、可靠性和耐用性。我们强烈推荐在需要高压、高速开关的应用中使用此产品。此外,VBsemi 提供全面的技术支持,确保客户的顺利应用。

VBTA2245N参数

参数
最大功率耗散 -
Vgs-栅源极电压 12V
Id-连续漏极电流 400mA
Ciss-不同 Vds 时的输入最大电容 -
Vds-漏源极击穿电压 20V
FET类型 1个P沟道
配置 -
栅极电荷 -
Vgs(th)-栅源极阈值电压 450mV
Rds(On)-漏源导通电阻 450mΩ@4.5V,500mΩ@2.5V
通道数量 -
通用封装 SC-75-3
安装方式 贴片安装
零件状态 在售
