QM2416K

产品分类: 场效应管(MOSFET)
产品描述: N沟道 20V 6A 28mΩ@4.5V SOT23-3
供应商型号: QM2416K SOT23-3
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) QM2416K

QM2416K概述

    QM2416K-VB N-Channel MOSFET 技术手册解析



    1. 产品简介



    QM2416K-VB 是一款由VBsemi公司生产的N沟道功率MOSFET(金属氧化物半导体场效应晶体管)。它主要用于直流到直流转换器和便携式设备中的负载开关。这类MOSFET广泛应用于各种需要高效电流控制和开关应用的领域。


    2. 技术参数



    - 电压参数
    - 漏源电压(VDS):20 V
    - 门限电压(VGS):±12 V

    - 电流参数
    - 连续漏极电流(ID):6 A(TC = 25 °C)
    - 最大脉冲漏极电流(IDM):20 A(TC = 25 °C)

    - 电阻参数
    - 导通电阻(RDS(on)):
    - 在VGS = 4.5 V时为0.028 Ω
    - 在VGS = 2.5 V时为0.042 Ω
    - 在VGS = 1.8 V时为0.050 Ω

    - 电容参数
    - 输入电容(Ciss):865 pF
    - 输出电容(Coss):105 pF
    - 反向转移电容(Crss):55 pF

    - 其他参数
    - 总栅极电荷(Qg):8.8 nC 至 14 nC
    - 最大结到壳体热阻(RthJA):80 °C/W(典型值),100 °C/W(最大值)


    3. 产品特点和优势



    QM2416K-VB 采用了先进的 TrenchFET® 技术,具备较低的导通电阻(RDS(on)),使其在高效率应用中表现出色。此外,它通过了RoHS认证并符合卤素无害要求,适用于环保要求严格的现代电子设备。关键特性包括:
    - 低导通电阻(RDS(on)),提高能效
    - 高耐压(20 V)
    - 绿色环保材料
    - 100% Rg测试保证品质


    4. 应用案例和使用建议



    QM2416K-VB 的典型应用包括直流到直流转换器和便携式设备的负载开关。在这些应用中,该MOSFET能够有效地控制电流,确保系统稳定运行。根据数据手册中的图表,当 VGS 达到 4.5 V 时,导通电阻低至 0.028 Ω,这使得其非常适合在低电压、高电流的应用场景中使用。

    使用建议:
    - 尽量避免超过绝对最大额定值,特别是在高温环境下使用时需特别注意散热。
    - 设计电路时,确保MOSFET的工作电压不超过20 V,且考虑好适当的驱动电压以降低RDS(on)。


    5. 兼容性和支持

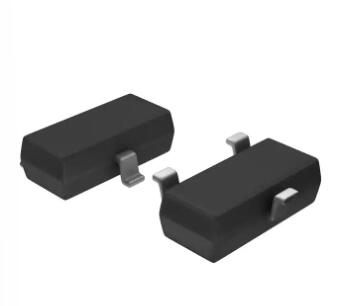

    QM2416K-VB 采用 SOT-23 封装,这种封装小巧且易于焊接。它与常见的 PCB 设计兼容,便于集成到多种电子产品中。VBsemi 提供全面的技术支持和售后服务,客户可以通过官方渠道获取技术支持和问题解答。


    6. 常见问题与解决方案



    - 问题1: 如何正确安装 MOSFET?
    - 解决办法: 确保 MOSFET 脚位正确对应 PCB 上的焊盘位置,使用合适的焊接温度进行焊接。

    - 问题2: 在什么条件下,MOSFET 会过热?
    - 解决办法: 确保电路设计合理,散热良好。如果发现过热现象,应立即检查电路设计和MOSFET的使用情况。


    7. 总结和推荐



    QM2416K-VB 是一款具有出色性能和高可靠性的 N 沟道 MOSFET,适合于各种直流到直流转换器和便携式设备中的负载开关应用。其出色的导通电阻和绿色环保材料使其成为高可靠性电子产品的理想选择。对于需要高效电流控制和高性能的系统来说,这款 MOSFET 是一个值得信赖的选择。强烈推荐给寻求高效、可靠的电子元件解决方案的工程师和制造商。

QM2416K参数

参数
Vgs(th)-栅源极阈值电压 -
栅极电荷 -
FET类型 1个N沟道
Id-连续漏极电流 6A
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 -
通道数量 -
Vds-漏源极击穿电压 20V
配置 -
最大功率耗散 -
Rds(On)-漏源导通电阻 28mΩ@ 4.5V
通用封装 SOT-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售

QM2416K厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

QM2416K数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 QM2416K QM2416K数据手册

QM2416K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.1781
库存: 200
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 0.89
