首页  >  产品百科  >  DMN2020LSN-7

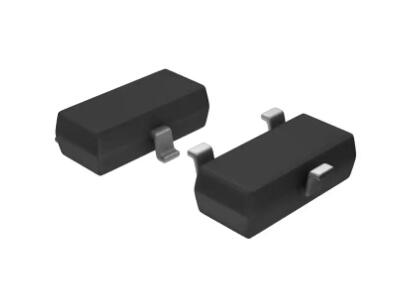

DMN2020LSN-7

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,30V,6.5A,RDS(ON),30mΩ@10V,33mΩ@4.5V,20Vgs(±V);1.2~2.2Vth(V) 封装:SOT23-3
供应商型号: 14M-DMN2020LSN-7 SOT23-3
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) DMN2020LSN-7

DMN2020LSN-7概述

    DMN2020LSN-7-VB N-Channel 30-V MOSFET 技术手册

    1. 产品简介


    DMN2020LSN-7-VB 是一款由VBsemi公司生产的N沟道30伏特的功率金属氧化物半导体场效应晶体管(MOSFET)。其主要功能是作为开关器件,广泛应用于直流到直流转换器(DC/DC Converter)等领域。此MOSFET具有低导通电阻、高效率的特点,特别适合于高频电路设计中。

    2. 技术参数


    - 额定电压:30V (VDS)
    - 连续漏极电流:6.5A (ID)
    - 最大功率耗散:1.7W (PD)
    - 工作温度范围:-55°C 至 150°C (Tj, Tstg)
    - 栅源阈值电压:0.7V 至 2.0V (VGS(th))
    - 栅漏电荷:2.1nC 至 3.2nC (Qgd)
    - 输出电容:45pF (Coss)

    3. 产品特点和优势


    - Halogen-Free:符合IEC 61249-2-21定义,适用于环保要求严格的应用场合。
    - TrenchFET® Power MOSFET:先进的沟槽工艺,提供更低的导通电阻(RDS(on)),增强高频工作的稳定性。
    - 100% Rg Tested:确保每一颗产品都经过严格的栅极电阻测试,提高了可靠性。
    - RoHS合规:符合欧盟关于限制某些有害物质在电子电气设备中的使用指令(RoHS Directive 2002/95/EC)。

    4. 应用案例和使用建议


    - 应用场景:DC/DC转换器、电机驱动、电池管理、电源管理和LED驱动等。
    - 使用建议:
    - 在设计高频开关电路时,选择适当的栅极电阻(Rg),以确保合适的开关速度。
    - 在高温环境下使用时,考虑散热措施,避免因过热而导致的器件损坏。
    - 保持良好的PCB布局,减少寄生电感和电容的影响,提高整体电路性能。

    5. 兼容性和支持


    - 兼容性:与标准SOT-23封装兼容,便于焊接到标准PCB上。
    - 支持和维护:VBsemi公司提供详尽的技术文档和在线支持,帮助客户解决设计和应用中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:在高温条件下,功率耗散增加,影响器件性能。
    - 解决方案:改善散热设计,如加装散热片,增加散热通道。

    - 问题2:高频开关过程中,栅极震荡现象严重。
    - 解决方案:适当增加栅极电阻(Rg),减小振荡幅度。

    7. 总结和推荐


    DMN2020LSN-7-VB 是一款高性能的N沟道MOSFET,特别适合在高频、大电流的应用环境中使用。其低导通电阻、高效率以及可靠的设计使其在市场上具有很强的竞争力。综合来看,这款产品在多种应用场景中表现出色,强烈推荐使用。
    通过以上分析,可以看出DMN2020LSN-7-VB MOSFET凭借其出色的性能和应用优势,无疑将成为众多电子产品设计中的优选元器件。

DMN2020LSN-7参数

参数
Rds(On)-漏源导通电阻 0.033Ω@VGS = 4.5 V,ID = 2.8 A
配置 -
Id-连续漏极电流 6.5A
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 335pF
最大功率耗散 1.7W
Vds-漏源极击穿电压 30V
Vgs(th)-栅源极阈值电压 -
通道数量 -
FET类型 1个N沟道
栅极电荷 -
通用封装 SOT-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售

DMN2020LSN-7厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

DMN2020LSN-7数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 DMN2020LSN-7 DMN2020LSN-7数据手册

DMN2020LSN-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.2142
库存: 981
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 1.07
