NCE2321A

产品分类: 场效应管(MOSFET)
产品描述: P—Channel沟道,-30V,-5.6A,RDS(ON),47mΩ@10V,56mΩ@4.5V,20Vgs(±V);-1Vth(V) 封装:SOT23-3
供应商型号: 14M-NCE2321A SOT23-3
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) NCE2321A

NCE2321A概述

    NCE2321A-VB P-Channel MOSFET 技术手册解析

    产品简介


    NCE2321A-VB 是一款高性能的P沟道增强型MOSFET(金属氧化物半导体场效应晶体管),主要应用于移动计算领域。其具体用途包括负载开关、笔记本适配器开关及DC/DC转换器等。该产品通过TrenchFET®技术实现高效率与低损耗。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏极-源极电压 | VDS -30 V |
    | 栅极-源极电压 | VGS | ±10 ±20 | V |
    | 连续漏极电流 | ID -5 | -18 | A |
    | 最大功率耗散 | PD 2.5 | 1.6 | W |
    | 热阻抗(结到环境) | RthJA 75 | 100 | °C/W |
    | 热阻抗(结到引脚) | RthJF 40 | 50 | °C/W |
    | 阈值电压 | VGS(th) | -0.5 | 2 V |
    | 导通电阻 | RDS(on) 0.046 Ω |

    产品特点和优势


    NCE2321A-VB的主要特点包括:
    - 使用TrenchFET®技术,实现了更低的导通电阻(RDS(on))。
    - 支持100%的栅极电阻测试(Rg),确保产品的可靠性和一致性。
    - 在各种温度条件下表现出色,具有宽泛的工作温度范围(-55°C 至 150°C)。
    这些特点使其非常适合在高温环境下工作,同时也确保了其在电源管理领域的高性能表现。

    应用案例和使用建议


    - 负载开关:适用于需要快速响应的场合,如电池管理系统。
    - 笔记本适配器开关:在高频下能够提供高效能。
    - DC/DC转换器:可以有效降低开关损耗,提高整体效率。
    使用建议:在设计电路时,需要考虑散热措施以确保长时间稳定运行。同时,选择合适的栅极驱动器以达到最佳的开关速度。

    兼容性和支持

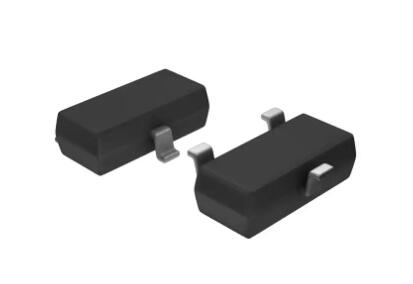

    - 兼容性:NCE2321A-VB采用SOT-23封装,尺寸为3.0x1.6x0.6mm,适合大多数标准PCB布局。
    - 支持和服务:台湾VBsemi提供全面的技术支持和客户服务,可联系服务热线400-655-8788获取更多信息。

    常见问题与解决方案


    - 问题1:如何正确选择合适的栅极电阻?
    - 解决方案:通常根据具体的应用场景,参考数据手册中的建议值进行选择。

    - 问题2:如何处理过热问题?
    - 解决方案:增加散热片或者采用外部散热装置来改善热管理。

    总结和推荐


    NCE2321A-VB P-Channel MOSFET凭借其出色的性能和广泛应用领域,在电源管理和高可靠性需求的应用中具有显著优势。它适用于各种便携式设备和工业应用。总体而言,这款产品值得高度推荐,特别是对于那些寻求高性能、低成本解决方案的设计者来说。
    如果您正在寻找一款可靠且高效的P沟道MOSFET,NCE2321A-VB将是一个不错的选择。

NCE2321A参数

参数
Vds-漏源极击穿电压 30V
最大功率耗散 2.5W
Rds(On)-漏源导通电阻 0.054Ω(typ) VGS =- 4.5 V,ID = - 3.6 A
配置 -
通道数量 -
FET类型 1个P沟道
栅极电荷 -
Vgs-栅源极电压 -
Id-连续漏极电流 5.6A
Vgs(th)-栅源极阈值电压 -
Ciss-不同 Vds 时的输入最大电容 -
通用封装 SOT-3
安装方式 贴片安装
零件状态 在售

NCE2321A厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

NCE2321A数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 NCE2321A NCE2321A数据手册

NCE2321A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.2102
库存: 698
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 1.05
直接购买
加入购物车
