IRF1010EZS

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,60V,150A,RDS(ON),4mΩ@10V,20Vgs(±V);3Vth(V) 封装:TO263
供应商型号: 14M-IRF1010EZS TO263
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) IRF1010EZS

IRF1010EZS概述

    IRF1010EZS-VB MOSFET 技术手册

    产品简介


    IRF1010EZS-VB 是一款由台湾VBsemi公司生产的N沟道60V MOSFET。这款电子元器件采用先进的TrenchFET®技术制造,具有出色的电气特性和卓越的热管理能力。该产品适用于各种电源管理和开关电路,广泛应用于工业控制、汽车电子、电源适配器等领域。

    技术参数


    - 电压参数:
    - 漏源击穿电压(VDS):60V
    - 栅源阈值电压(VGS(th)):2.0~4.0V
    - 栅源漏电流(IGSS):±100nA
    - 电流参数:
    - 连续漏极电流(ID):65A (TC=125°C)
    - 单脉冲雪崩电流(IAS):65A
    - 单脉冲雪崩能量(EAS):211mJ
    - 功率参数:
    - 最大功率耗散(PD):220W (TC=25°C),70W (TC=125°C)
    - 温度参数:
    - 工作结温范围:-55°C ~ +175°C
    - 热阻参数:
    - 结点到环境热阻(RthJA):40°C/W (PCB安装)
    - 结点到外壳热阻(RthJC):0.65°C/W

    产品特点和优势


    1. 高可靠性:通过100% Rg和UIS测试,确保产品的稳定性和耐用性。
    2. 高效能:低RDS(on)值使得功耗低,发热少,提高系统效率。
    3. 宽工作温度范围:能够在极端环境下正常工作,适用范围广。
    4. 快速响应:具备快速开关特性,适用于高频电路。

    应用案例和使用建议


    应用案例
    - 电源管理:用于电源转换器中,进行高效的电源管理和控制。
    - 电机驱动:用于工业自动化设备中的电机驱动系统。
    - 汽车电子:应用于汽车电源管理系统和电子控制单元(ECU)中。
    使用建议
    1. 散热设计:由于该器件具有较高的功率密度,需要有效的散热措施,如使用散热片或风扇来降低温度。
    2. 栅极电阻选择:为了确保开关速度和减少电磁干扰,建议选用合适的栅极电阻值。
    3. 电路布局:在电路设计时,尽量缩短MOSFET与负载之间的距离,以减少寄生电感和提高电路稳定性。

    兼容性和支持

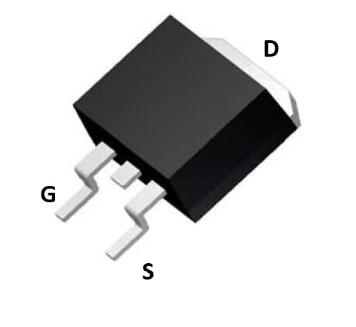

    - 兼容性:IRF1010EZS-VB采用标准的TO-263封装,易于集成于现有电路中。
    - 支持服务:台湾VBsemi公司提供详尽的技术文档和支持,客户可以随时联系服务热线400-655-8788获取帮助。

    常见问题与解决方案


    1. 过热问题:
    - 解决方案:增加散热器或风扇,优化散热设计。

    2. 开关频率不稳定:
    - 解决方案:调整栅极电阻,确保正确的开关速度。
    3. 电路噪声问题:
    - 解决方案:优化电路布局,减少寄生电感和杂散电容的影响。

    总结和推荐


    IRF1010EZS-VB MOSFET凭借其高可靠性和高性能,是工业控制、汽车电子和电源管理领域的理想选择。其卓越的热管理和高效的电气特性使其成为众多应用中的优选器件。如果你正在寻找一个性能强大且稳定的MOSFET,IRF1010EZS-VB无疑是一个值得考虑的选择。

IRF1010EZS参数

参数
Id-连续漏极电流 150A
栅极电荷 -
Vds-漏源极击穿电压 60V
Rds(On)-漏源导通电阻 15mΩ(typ) ID = 30 A,TJ = 175 °C
Vgs(th)-栅源极阈值电压 -
最大功率耗散 220W
通道数量 -
Vgs-栅源极电压 -
FET类型 1个N沟道
配置 -
Ciss-不同 Vds 时的输入最大电容 -
通用封装 TO-263
安装方式 贴片安装
零件状态 在售

IRF1010EZS厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

IRF1010EZS数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 IRF1010EZS IRF1010EZS数据手册

IRF1010EZS封装设计

查看详情并下载
Symbol
Footprint
3D Model
