FDW2502P

产品分类: 场效应管(MOSFET)
产品描述: P—Channel沟道,-30V,-5.2A,RDS(ON),33mΩ@10V,40mΩ@4.5V,20Vgs(±V);1~3Vth(V);TSSOP8
供应商型号: 14M--FDW2502P TSSOP8
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) FDW2502P

FDW2502P概述

    FDW2502P-VB Datasheet

    1. 产品简介


    FDW2502P-VB 是一款由台湾VBsemi Electronics Co., Ltd.生产的双沟道P沟道30V(漏源)MOSFET。该产品采用TrenchFET®技术,具有无卤素特性。这款MOSFET适用于负载开关和电池开关等应用场景。它具备低导通电阻(RDS(on)),能够在高电压和大电流条件下稳定工作。

    2. 技术参数


    - 额定电压 (VDS): 30 V
    - 栅极阈值电压 (VGS(th)): -1.0 V 至 -3.0 V
    - 漏极电流 (ID):
    - 持续电流(TJ = 150°C): -5.2 A 至 -4.1 A
    - 脉冲电流(10 µs脉冲宽度): -30 A
    - 最大功率耗散 (PD): 1.14 W(TA = 25°C)至 0.83 W(TA = 70°C)
    - 工作温度范围 (TJ): -55°C 至 150°C
    - 热阻 (RthJA): 86 °C/W 至 110 °C/W(瞬态热阻)

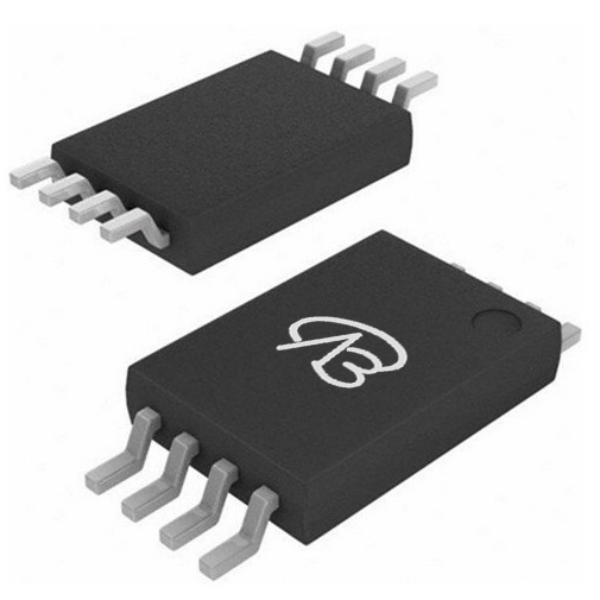

    - 封装形式: TSSOP-8

    3. 产品特点和优势


    - 无卤素设计: 符合环保要求。
    - TrenchFET®技术: 提供更高效的电流处理能力和更低的导通电阻。
    - 广泛的工作温度范围: 可在极端环境下可靠运行。
    - 低导通电阻 (RDS(on)): 在各种工作条件下提供优异的性能。
    - 小体积封装: TSSOP-8 封装使其适合多种紧凑设计。

    4. 应用案例和使用建议


    应用场景:
    - 负载开关: 可以高效地控制电路中的负载电流。
    - 电池开关: 适用于电池供电设备,能够高效切换电源路径。
    使用建议:
    - 散热设计: 由于最高功耗较大,设计时需要考虑良好的散热措施,例如增加散热片或优化PCB布局。
    - 应用电路: 建议使用稳压器确保输入电压的稳定性,从而减少MOSFET上的应力。
    - 测试条件: 在实际应用中,注意测试所有可能的工作条件,如高温、低温环境,以验证其可靠性。

    5. 兼容性和支持


    - 兼容性: FDW2502P-VB 可与多种控制器和电源管理芯片配合使用。
    - 支持: VBsemi 提供详细的使用手册和技术支持,可以通过服务热线 400-655-8788 获取更多信息。

    6. 常见问题与解决方案


    - 问题1: MOSFET在使用过程中发热严重。
    - 解决方法: 确保良好的散热设计,使用合适的散热片或优化PCB布局。
    - 问题2: MOSFET不能完全关闭。
    - 解决方法: 检查驱动信号是否足够强,确保驱动电路正确连接。
    - 问题3: 频繁损坏。
    - 解决方法: 检查工作条件是否超出绝对最大额定值,进行电路优化或调整使用条件。

    7. 总结和推荐


    FDW2502P-VB 是一款高性能的双沟道P沟道MOSFET,特别适合负载开关和电池开关应用。其低导通电阻、无卤素设计和宽泛的工作温度范围使其在多种场合下表现出色。尽管需要注意散热设计和正确的使用条件,但在恰当的应用中,它能提供可靠的性能。因此,推荐在需要高效、可靠开关性能的电路中使用该产品。

FDW2502P参数

参数
FET类型 1个P沟道
Vgs-栅源极电压 -
最大功率耗散 -
Rds(On)-漏源导通电阻 -
配置 -
Vgs(th)-栅源极阈值电压 -
通道数量 -
Id-连续漏极电流 -
栅极电荷 -
Vds-漏源极击穿电压 -
Ciss-不同 Vds 时的输入最大电容 -
通用封装 TSSOP-8
安装方式 贴片安装
零件状态 在售

FDW2502P厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

FDW2502P数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 FDW2502P FDW2502P数据手册

FDW2502P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.7245
库存: 50
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 18.62
