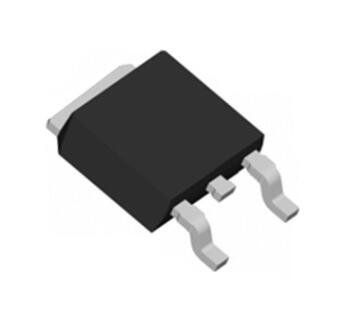

VBZE5N20

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,200V,4A,RDS(ON),810mΩ@10V,980mΩ@4.5V,20Vgs(±V);3.32Vth(V) 封装:TO-252
供应商型号: 14M-VBZE5N20 TO-252
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) VBZE5N20

VBZE5N20概述

    VBZE5N20 N-Channel 200 V MOSFET 技术手册

    产品简介


    VBZE5N20 是一款由台湾VBsemi公司生产的N沟道功率MOSFET(金属氧化物半导体场效应晶体管)。这种器件以其出色的电气特性和可靠性,广泛应用于电源转换、电机控制和其他高功率应用领域。具体而言,VBZE5N20 可用作初级侧开关,在各种电力电子系统中发挥关键作用。

    技术参数


    以下是VBZE5N20的主要技术参数:
    | 参数 | 值 | 单位 |
    |
    | 最大漏源电压 (VDS) | 200 | V |
    | 门源电压 (VGS) | ± 20 | V |
    | 连续漏极电流 (ID) | 5.0 | A |
    | 脉冲漏极电流 (IDM) | 20 | A |
    | 漏源导通电阻 (RDS(on)) | 0.85 | Ω |
    | 栅源电荷 (Qg) | 13 | nC |
    | 栅源电荷 (Qgs) | 3.0 | nC |
    | 栅漏电荷 (Qgd) | 7.9 | nC |

    产品特点和优势


    1. TrenchFET® Power MOSFET: 高效、低损耗的设计使得器件能够应对更高的温度和电流。
    2. 高温度耐受性: 支持高达175°C的工作温度,适用于严苛环境。
    3. PWM优化: 适用于脉宽调制系统,提高效率。
    4. 100% Rg测试: 确保每个产品都经过严格的电阻测试,提供高度可靠性。
    5. 符合RoHS指令: 绿色环保设计,符合国际标准。

    应用案例和使用建议


    - 应用案例: 本产品常用于各类电力转换系统中,如开关电源、DC-DC转换器、逆变器等。
    - 使用建议: 在设计电路时,确保栅极驱动电路能够正确处理栅极电荷,以防止过压或欠压情况。同时,应注意散热问题,合理布局电路板以减少热阻。

    兼容性和支持


    - 兼容性: VBZE5N20 设计上支持广泛的栅极电压范围,易于与其他设备兼容。
    - 支持: 提供详尽的技术文档和强大的客户支持,帮助用户解决问题。

    常见问题与解决方案


    - 问题1: 电路运行不稳定,电压波动较大。
    - 解决方案: 检查电路连接是否牢固,特别是栅极和源极之间的连接。确保电路中的滤波电容容量足够。

    - 问题2: 产品过热。
    - 解决方案: 检查电路设计是否考虑到了良好的散热措施,比如采用大尺寸散热片或优化PCB布局。

    总结和推荐


    综上所述,VBZE5N20 N-Channel 200 V MOSFET 是一款功能强大、可靠且灵活的电子元器件。它在多种电力电子应用中表现出色,具备高温度耐受性和卓越的电气特性。对于需要高效、稳定工作的电源转换应用,VBZE5N20 是一个非常值得推荐的选择。无论是从性能还是成本效益角度考虑,VBZE5N20 都是市场上极具竞争力的产品之一。

VBZE5N20参数

参数
Id-连续漏极电流 4A
FET类型 1个N沟道
Vds-漏源极击穿电压 200V
Vgs(th)-栅源极阈值电压 3.32V
最大功率耗散 -
Vgs-栅源极电压 20V
栅极电荷 -
配置 -
通道数量 -
Ciss-不同 Vds 时的输入最大电容 -
Rds(On)-漏源导通电阻 810mΩ@10V,980mΩ@4.5V
通用封装 TO-252
安装方式 贴片安装
零件状态 在售

VBZE5N20厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

VBZE5N20数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 VBZE5N20 VBZE5N20数据手册

VBZE5N20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.9537
库存: 100
起订量: 5 增量: 2500
交货地:
最小起订量为:5
合计: ¥ 4.76
直接购买
加入购物车
