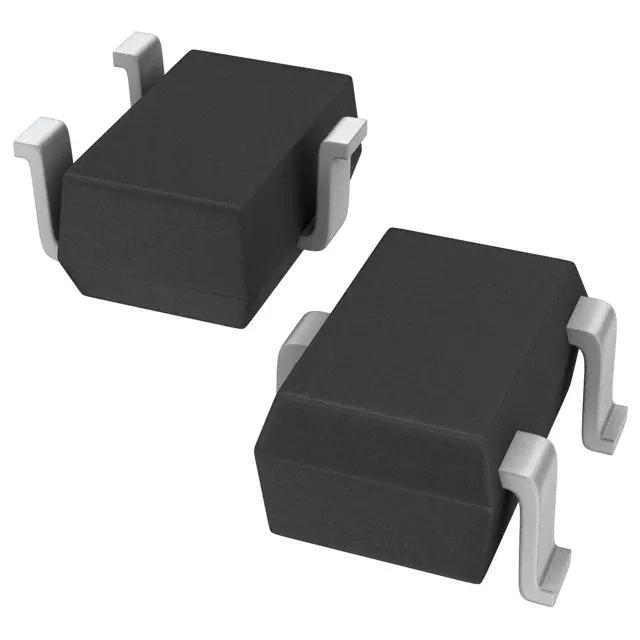

RTF025N03

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,20V,4A,RDS(ON),45mΩ@10V,49mΩ@4.5V,60mΩ@2.5V,12Vgs(±V);1~3Vth(V) 封装:SC70-3
供应商型号: 14M-RTF025N03 SC70-3
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) RTF025N03

RTF025N03概述

    RTF025N03-VB N-Channel MOSFET 技术手册

    产品简介


    RTF025N03-VB 是一种N沟道MOSFET(金属氧化物半导体场效应晶体管),主要应用于便携式设备中的负载开关和电池开关。它的核心特性包括高可靠性、低导通电阻和良好的电气性能,适用于多种电子设备,如电机、继电器和电磁阀等的负载开关。

    技术参数


    以下是RTF025N03-VB的主要技术参数:
    - 额定电压 (VDS):20V
    - 连续漏极电流 (ID):4A (TC = 25°C)
    - 导通电阻 (RDS(on)):
    - 0.036Ω (VGS = 10V)
    - 0.040Ω (VGS = 4.5V)
    - 0.048Ω (VGS = 2.5V)
    - 栅极电荷 (Qg):8.8 nC (VDS = 15V, VGS = 10V, ID = 3.7A)
    - 阈值电压 (VGS(th)):0.6V 至 1.3V
    - 最大功率耗散 (PD):2.8W (TC = 25°C)

    产品特点和优势


    - TrenchFET®技术:采用先进的TrenchFET技术,提供更低的导通电阻和更好的热性能。
    - 无卤素材料:符合IEC 61249-2-21定义的无卤素标准。
    - 环保合规:完全符合RoHS指令2002/95/EC。
    - 百分百Rg测试:每个产品都经过Rg测试,确保可靠性。

    应用案例和使用建议


    - 便携式设备:用于负载开关和电池开关,能够提供可靠的电流控制。
    - 电机、继电器和电磁阀的负载开关:这些应用场景要求快速响应和稳定的电流控制,RTF025N03-VB能满足这些需求。
    使用建议:
    - 在设计电路时,应确保电源电压不超过20V。
    - 为防止过热,应在高负载情况下适当增加散热措施。
    - 对于便携式设备,考虑到其有限的电源供应,应选择合适的驱动电路以确保可靠的运行。

    兼容性和支持


    - 兼容性:RTF025N03-VB可以与各种电源管理和负载控制电路兼容。
    - 支持:VBsemi公司提供了详细的技术文档和支持服务,确保用户能够获得必要的技术支持。

    常见问题与解决方案


    - Q: 产品工作温度范围是多少?
    - A: 产品的工作温度范围为-55°C至150°C。

    - Q: 如何提高设备的热稳定性?
    - A: 增加散热片或风扇,确保在高负载下能有效散热。

    总结和推荐


    RTF025N03-VB N-Channel MOSFET凭借其高可靠性、低导通电阻和广泛的适用性,在便携式设备和工业应用中表现出色。其出色的性能和环保特性使其成为市场上同类产品中的佼佼者。我们强烈推荐使用这款产品,特别是在需要高效和稳定电流控制的应用场景中。
    如果您有任何疑问或需要进一步的支持,请联系我们的服务热线:400-655-8788。

RTF025N03参数

参数
栅极电荷 -
Id-连续漏极电流 4A
Vds-漏源极击穿电压 20V
Rds(On)-漏源导通电阻 36mΩ@ 10V
Vgs-栅源极电压 -
Vgs(th)-栅源极阈值电压 -
通道数量 -
配置 -
最大功率耗散 -
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 -
通用封装 SC-70-3
安装方式 贴片安装
零件状态 在售

RTF025N03厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

RTF025N03数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 RTF025N03 RTF025N03数据手册

RTF025N03封装设计

查看详情并下载
Symbol
Footprint
3D Model
