FDC3512

产品分类: 场效应管(MOSFET)

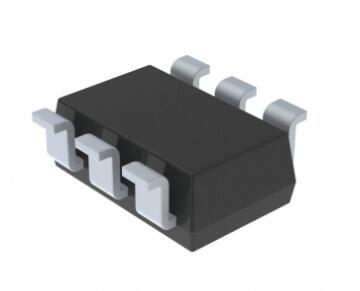

产品描述: N沟道 100V 3.2A 95mΩ@10V TSOP-6
供应商型号: 14M-FDC3512 TSOP-6
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) FDC3512

FDC3512概述

    FDC3512-VB N-Channel 100 V (D-S) MOSFET 技术手册

    产品简介


    FDC3512-VB 是一款由 VBsemi 制造的 N-Channel MOSFET,额定电压为 100V(漏源极)。该产品采用先进的 TrenchFET® 工艺制造,提供低导通电阻(RDS(on)),适用于高速开关和直流-直流转换器等应用。其独特的设计确保了其在工业、通信和消费电子产品中的广泛适用性。

    技术参数


    以下是 FDC3512-VB 的主要技术参数:
    - 电压范围:VDS(漏源电压)= 100V
    - 导通电阻:
    - VGS = 10V 时,RDS(on) = 0.095Ω
    - VGS = 4.5V 时,RDS(on) = 0.105Ω
    - 最大连续漏电流:
    - TA = 25°C 时,ID = 3.2A
    - TA = 70°C 时,ID = 2.4A
    - 最大脉冲漏电流:IDM = 25A(t = 300μs)
    - 最大功耗:
    - TA = 25°C 时,PD = 2.5W
    - TA = 70°C 时,PD = 1.6W
    - 工作温度范围:TJ, Tstg = -55°C 至 150°C
    - 封装:TSOP-62 封装

    产品特点和优势


    1. 环保材料:符合 IEC 61249-2-21 和 RoHS 指令,确保无卤素和无铅。
    2. 低导通电阻:RDS(on) 较低,有效降低功率损耗,提高效率。
    3. 高可靠性:100% Rg 测试保证产品的稳定性和可靠性。
    4. 广泛应用:适用于 DC/DC 转换器和高频率开关电路,满足多种应用场景需求。

    应用案例和使用建议


    - 应用案例:FDC3512-VB 常用于工业级 DC/DC 转换器中,以实现高效稳定的电源转换。
    - 使用建议:建议在设计电路时注意散热管理,确保 MOSFET 在额定温度范围内工作,避免因过热导致的损坏。此外,通过选择合适的驱动电路和负载条件,可以进一步优化其性能。

    兼容性和支持


    - 兼容性:FDC3512-VB 与其他标准 TSOP-62 封装的 MOSFET 具有良好的兼容性,便于系统集成。
    - 支持服务:VBsemi 提供全面的技术支持和售后维护,确保客户在使用过程中获得及时有效的帮助。

    常见问题与解决方案


    1. 问题:长时间工作导致发热严重。
    - 解决方案:增加散热片或风扇以增强散热效果,确保器件在安全温度范围内运行。
    2. 问题:驱动电压不足。
    - 解决方案:使用合适的驱动电路,确保栅极驱动电压高于阈值电压,避免器件无法正常开启。
    3. 问题:噪声干扰导致信号失真。
    - 解决方案:在电路中加入滤波电容,减少外部噪声对信号的影响。

    总结和推荐


    FDC3512-VB 是一款高性能、高可靠性的 N-Channel MOSFET,特别适合于需要高效率和稳定性要求的应用场合。其优良的电气特性和广泛的温度适应性使其成为众多工业和通信领域的理想选择。强烈推荐给需要高性能 MOSFET 的客户。
    如有任何疑问或技术支持需求,请随时联系我们的服务热线:400-655-8788。

FDC3512参数

参数
Id-连续漏极电流 3.2A
Rds(On)-漏源导通电阻 95mΩ@ 10V
配置 -
栅极电荷 13nC@ 4.5V
通道数量 -
Vgs(th)-栅源极阈值电压 2.5V
FET类型 1个N沟道
Vds-漏源极击穿电压 100V
Ciss-不同 Vds 时的输入最大电容 424pF
Vgs-栅源极电压 20V
最大功率耗散 2.5W
通用封装 SOT-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDC3512厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

FDC3512数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 FDC3512 FDC3512数据手册

FDC3512封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.572
库存: 1776
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 2.86
