2SK601

产品分类: 场效应管(MOSFET)

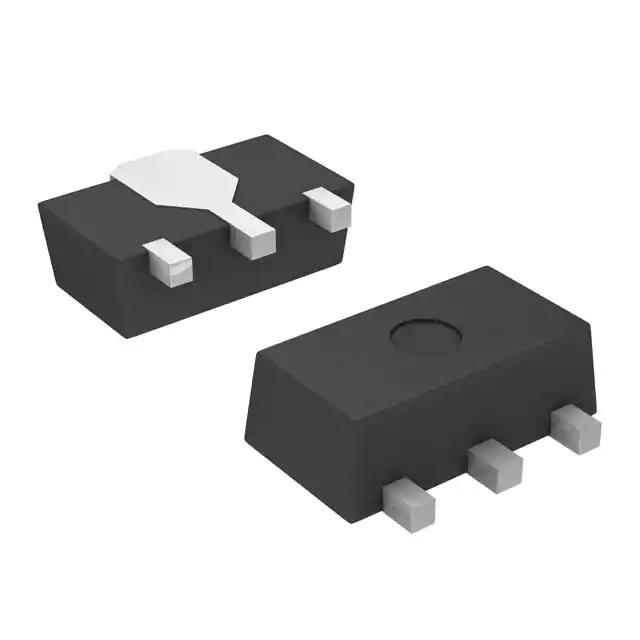

产品描述: N—Channel沟道,100V,3.1A,RDS(ON),126mΩ@10V,139mΩ@4.5V,20Vgs(±V);1.7Vth(V) 封装:SOT89-3
供应商型号: 14M-2SK601 SOT89-3
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) 2SK601

2SK601概述

    2SK601-VB N-Channel 100 V (D-S) MOSFET 技术手册

    1. 产品简介


    2SK601-VB 是一款由台湾VBsemi Electronics Co., Ltd. 生产的N-Channel 100 V MOSFET(金属氧化物半导体场效应晶体管),具有高性能和高可靠性。这款产品特别适用于DC/DC转换器、升压转换器、LCD电视背光控制及移动计算中的电源管理等领域。

    2. 技术参数


    - 主要参数:
    - 管道源电压 \(V{DS}\): 100 V
    - 连续漏极电流 \(ID\): 4.2 A (当环境温度为25°C时)
    - 脉冲漏极电流 \(ID\) (t ≤ 300 µs): 15 A
    - 单脉冲雪崩电流 \(I{AS}\): 3 A
    - 单脉冲雪崩能量 \(E{AS}\): 0.45 mJ
    - 最大功率耗散 \(PD\): 2.5 W (当环境温度为25°C时)
    - 最大热阻 \(R{thJA}\): 100 °C/W (最大值)
    - 其他参数:
    - 门极泄漏电流 \(I{GSS}\): ± 100 nA
    - 漏源开启电压 \(V{GS(th)}\): 1.2 - 3 V
    - 漏源开启电阻 \(R{DS(on)}\): 0.1 Ω (在 \(V{GS} = 10 V\) 且 \(ID = 2 A\) 下)
    - 输入电容 \(C{iss}\): 196 pF (在 \(V{DS} = 50 V\), \(V{GS} = 0 V\) 下)
    - 开启延迟时间 \(t{d(on)}\): 40 - 60 ns (在 \(V{DD} = 50 V\), \(RL = 27.7 \Omega\) 下)
    - 关闭延迟时间 \(t{d(off)}\): 14 - 21 ns

    3. 产品特点和优势


    2SK601-VB 的特点和优势如下:
    - TrenchFET® Power MOSFET: 高效、低损耗,适合高密度电路设计。
    - 100% Rg 和 UIS 测试: 确保产品的可靠性和长期稳定性。
    - 宽工作温度范围: -55°C 至 150°C,适合恶劣环境下的应用。
    - 低导通电阻: 在不同的栅极电压下提供出色的性能。

    4. 应用案例和使用建议


    - 应用案例: 在DC/DC转换器、LCD电视背光控制和移动计算电源管理中表现出色。
    - 使用建议: 在使用过程中需注意散热管理,以避免因过热导致的性能下降或损坏。例如,在高功率应用中,建议采用适当的散热措施,如增加散热片或使用散热器。

    5. 兼容性和支持


    - 兼容性: 2SK601-VB 与其他标准电子元件兼容,可轻松集成到现有系统中。
    - 支持: 厂商提供了详尽的技术支持和维护文档,客户可以通过服务热线 400-655-8788 获取帮助。

    6. 常见问题与解决方案


    - 问题1: 集成到电路中后出现异常高温。
    - 解决方案: 检查电路布局是否合理,确保良好的散热条件,必要时加装散热器。
    - 问题2: 使用时发现功率损耗较高。
    - 解决方案: 确认使用参数在规定范围内,检查电路中的任何可能的不良连接或故障点。
    - 问题3: 无法正常关断。
    - 解决方案: 检查栅极驱动信号,确保有足够的电压幅度来正确控制MOSFET的开关状态。

    7. 总结和推荐


    2SK601-VB 是一款高可靠性、高性能的N-Channel MOSFET,适用于多种高要求的应用场景。它具有优异的性能指标和广泛的温度适应能力,非常适合于DC/DC转换器、LED背光控制及移动计算中的电源管理。总体来说,强烈推荐这款产品用于需要高效能和高可靠性的电子系统中。

2SK601参数

参数
Ciss-不同 Vds 时的输入最大电容 -
配置 -
Id-连续漏极电流 -
最大功率耗散 -
Vgs(th)-栅源极阈值电压 -
栅极电荷 -
Vgs-栅源极电压 -
Vds-漏源极击穿电压 100V
通道数量 -
Rds(On)-漏源导通电阻 102mΩ@ 10V
FET类型 1个N沟道
通用封装 SOT-3
安装方式 贴片安装
零件状态 在售

2SK601厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

2SK601数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 2SK601 2SK601数据手册

2SK601封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.5845
库存: 24
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 2.92
