QM3003J

产品分类: 场效应管(MOSFET)

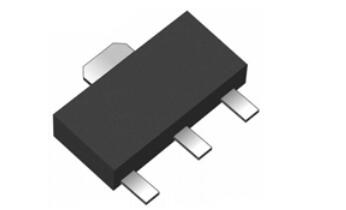

产品描述: P沟道 -30V -7.6A 50mΩ@-10V SOT89
供应商型号: 14M-QM3003J SOT89
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) QM3003J

QM3003J概述

    # QM3003J-VB P-Channel 30-V MOSFET 技术手册

    产品简介


    QM3003J-VB 是一款由VBsemi生产的P沟道30V(D-S)MOSFET(金属氧化物半导体场效应晶体管)。该产品主要用于负载开关和电池开关等领域。其卓越的设计和可靠性使其成为各类电子设备的理想选择。

    技术参数


    绝对最大额定值
    - 漏源电压 (VDS): -30V
    - 栅源电压 (VGS): ±20V
    - 连续漏电流 (TJ = 150°C): -7.6A
    - 脉冲漏电流: -35A
    - 最大功率耗散 (TJ = 25°C): 6.5W
    额定工作条件下的规格
    - 漏源击穿电压 (VDS): -30V
    - 栅源阈值电压 (VGS(th)): -1.0 ~ -2.5V
    - 开启状态漏电流 (ID(on)): -20A
    - 导通电阻 (RDS(on)):
    - VGS = -10V, ID = -7.0A: 0.0Ω
    - VGS = -4.5V, ID = -5.6A: 0.056Ω
    - 输入电容 (Ciss): 355pF
    - 输出电容 (Coss): 180pF
    - 反向传输电容 (Crss): 145pF
    - 总栅极电荷 (Qg): 25 ~ 38nC
    热阻抗
    - 最大结到环境热阻 (RthJA): 40°C/W (典型), 50°C/W (最大)
    - 最大结到引脚热阻 (RthJF): 24°C/W (典型), 30°C/W (最大)

    产品特点和优势


    QM3003J-VB的主要优势包括:
    - Halogen-free:符合IEC 61249-2-21标准,环保安全。
    - TrenchFET® Power MOSFET:先进的结构设计,提高了开关性能。
    - 100% Rg测试:确保产品质量稳定可靠。
    - 低导通电阻:适用于高效率电路,减少能量损耗。
    - 广泛的温度范围:可工作于-55°C至150°C的环境中。

    应用案例和使用建议


    QM3003J-VB主要应用于负载开关和电池开关。例如,在电源管理模块中,可以用于电池的充放电控制,确保系统的稳定运行。在实际使用中,需要注意以下几点:
    - 在高温环境下,要特别注意散热,以避免过热损坏。
    - 使用时需要确保连接正确,尤其是漏源电压和栅源电压不能超过绝对最大额定值。
    - 在进行快速开关操作时,注意考虑总栅极电荷的影响。

    兼容性和支持


    QM3003J-VB具有良好的兼容性,可以与多种电路板和设备配合使用。制造商提供全面的技术支持,包括详细的用户手册和技术文档,以及在线技术支持服务。

    常见问题与解决方案


    问题1:如何防止过热?
    解决方案:确保良好的散热措施,如使用散热片或风扇,并遵守额定功率限制。
    问题2:如何避免短路?
    解决方案:正确连接电路,确保栅源电压不超过额定值,避免直接接触或错误连接。
    问题3:如何降低开关损耗?
    解决方案:选用适当的栅极驱动电阻,以减少开关时间并提高效率。

    总结和推荐


    QM3003J-VB是一款高性能的P沟道MOSFET,具备出色的导通特性和良好的热稳定性。其广泛的应用场景和优异的可靠性使其在市场上具有很强的竞争力。强烈推荐在需要高效率开关的场合使用QM3003J-VB。同时,用户应严格遵守使用规范,以确保其最佳性能和延长使用寿命。

QM3003J参数

参数
Rds(On)-漏源导通电阻 50mΩ@10V
配置 -
Vgs(th)-栅源极阈值电压 -
Id-连续漏极电流 7.6A
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 -
通道数量 -
栅极电荷 -
FET类型 1个P沟道
最大功率耗散 -
Vds-漏源极击穿电压 30V
通用封装 SOT-89
安装方式 贴片安装
应用等级 工业级
零件状态 在售

QM3003J厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

QM3003J数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 QM3003J QM3003J数据手册

QM3003J封装设计

查看详情并下载
Symbol
Footprint
3D Model
