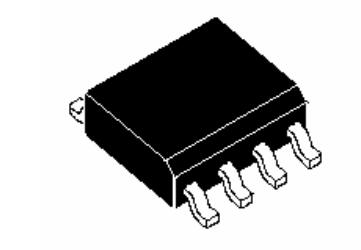

ELM14800AA

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,30V,6.8/6.0A,RDS(ON),22mΩ@10V,26mΩ@4.5V,20Vgs(±V);1.73Vth(V) 封装:SOP-8
供应商型号: 14M-ELM14800AA SOP-8
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) ELM14800AA

ELM14800AA概述

    ELM14800AA-VB 技术手册概述

    1. 产品简介


    ELM14800AA-VB 是一款高性能的双通道 N 沟道 30V (D-S) 功率 MOSFET。此款 MOSFET 主要应用于电视机顶盒、低电流 DC/DC 转换等领域。通过采用先进的 TrenchFET 技术,该器件实现了高可靠性、低导通电阻和高击穿电压等特性。

    2. 技术参数


    以下是 ELM14800AA-VB 的主要技术参数和性能规格:
    - 绝对最大额定值:
    - 漏极-源极电压 (VDS): 30V
    - 栅极-源极电压 (VGS): ±20V
    - 连续漏极电流 (TJ = 150°C): 6.2A @ 25°C
    - 单脉冲雪崩电流: 5A
    - 单脉冲雪崩能量: 1.25mJ
    - 最大功率耗散: 2.7W @ 25°C
    - 静态特性:
    - 漏极-源极击穿电压 (VDS): 30V
    - 栅极-源极阈值电压 (VGS(th)): 1.0~2.5V
    - 栅极-源极泄漏电流 (IGSS): ±100nA
    - 漏极电流 (IDSS): 1µA @ VDS = 30V, VGS = 0V
    - 导通状态漏极电流 (ID(on)): 10A @ VDS ≥ 5V, VGS = 10V
    - 动态特性:
    - 输入电容 (Ciss): 586pF
    - 输出电容 (Coss): 117pF
    - 反向转移电容 (Crss): 55pF
    - 总栅极电荷 (Qg): 5.6nC @ VDS = 15V, VGS = 4.5V, ID = 5A
    - 栅极-源极电荷 (Qgs): 1.4nC
    - 栅极-漏极电荷 (Qgd): 1.05nC

    3. 产品特点和优势


    ELM14800AA-VB 的独特功能和优势如下:
    - 无卤素设计:符合 IEC 61249-2-21 标准,适用于对环境友好的产品。
    - 高可靠性和稳定性:100% UIS 和 Rg 测试保证产品质量。
    - 低导通电阻 (RDS(on)):如在 VGS = 10V 下 RDS(on) = 0.022Ω,提高效率并减少热损耗。
    - 集成栅极电阻 (Rg):便于快速开关,简化电路设计。

    4. 应用案例和使用建议


    ELM14800AA-VB 在多种应用场景中表现出色:
    - 电视机顶盒:用于高效能电源管理,提升系统效率。
    - 低电流 DC/DC 转换器:减少能量损耗,提升系统整体效能。

    使用建议:
    - 确保良好的散热措施,特别是在高电流工作条件下,以避免过热问题。
    - 设计时考虑 PCB 布局,以降低栅极寄生电感,提高开关速度。

    5. 兼容性和支持


    ELM14800AA-VB 为表面贴装器件,具有标准的 SO-8 封装形式,与多种 PCB 贴装设备兼容。制造商提供详尽的技术支持,包括产品数据手册、应用指南及在线技术支持。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:高温环境下工作导致性能下降。
    - 解决方法:确保采用合适的散热器或散热设计,如铜箔散热片。
    - 问题:高频开关时出现震荡现象。
    - 解决方法:增加栅极电阻或优化 PCB 布局以减少寄生电感。

    7. 总结和推荐


    ELM14800AA-VB 是一款具备高性能、高可靠性的双通道 N 沟道 MOSFET。适合用于要求高效率、低功耗的工业和消费类电子产品中。其卓越的性能和广泛的应用范围使其在市场上具备显著的竞争力。推荐在需要高效电源管理和低损耗的应用场景中选用该器件。

ELM14800AA参数

参数
Rds(On)-漏源导通电阻 22mΩ@ 10V
Vgs-栅源极电压 -
配置 -
栅极电荷 -
Vds-漏源极击穿电压 30V
Vgs(th)-栅源极阈值电压 -
Id-连续漏极电流 6.8A
通道数量 -
Ciss-不同 Vds 时的输入最大电容 -
FET类型 1个N沟道
最大功率耗散 -
通用封装 SOP-8
安装方式 贴片安装
零件状态 在售

ELM14800AA厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。
