VBZQF50P03

产品分类: 场效应管(MOSFET)
产品描述: P—Channel沟道,-30V,-45A,RDS(ON),11mΩ@10V,18mΩ@4.5V,20Vgs(±V);-2.23Vth(V) 封装:QFN8(3X3)
供应商型号: 14M-VBZQF50P03
供应商: 云汉优选
标准整包数: 1

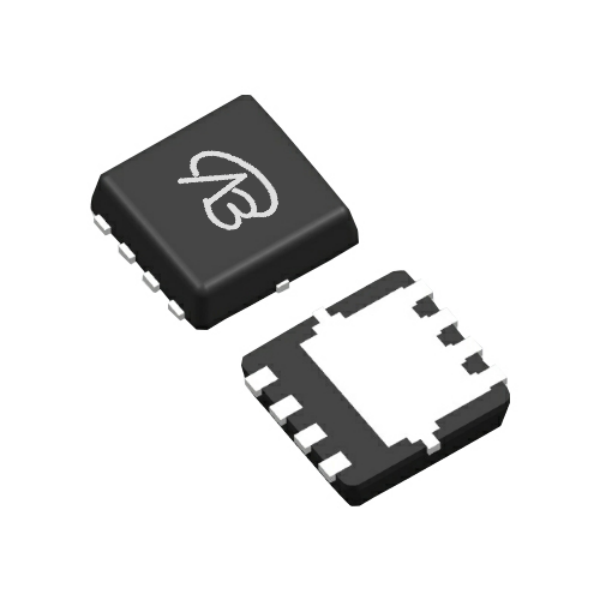

VBSEMI/微碧半导体 场效应管(MOSFET) VBZQF50P03

VBZQF50P03概述


    产品简介


    VBZQF50P03 P-Channel 30V MOSFET
    VBZQF50P03 是一款由台湾VBsemi公司生产的P沟道30V MOSFET(金属氧化物半导体场效应晶体管)。这类电子元器件广泛应用于负载开关和适配器开关中,尤其在笔记本电脑等便携式电子设备中有着显著的应用。P-Channel MOSFET的主要功能是作为开关元件,能够高效地控制电路中的电流流动。由于其低导通电阻和高可靠性,使得其在电源管理、电池充电控制等场合表现出色。

    技术参数


    - 绝对最大额定值:
    - 漏源电压 (VDS): -30V
    - 栅源电压 (VGS): ±20V
    - 连续漏极电流 (TJ = 150°C): -45A
    - 最大功率耗散 (TC = 25°C): 52W
    - 工作结温范围 (TJ, Tstg): -50°C至+150°C
    - 典型工作条件:
    - 静态漏源击穿电压 (VDS): -30V
    - 开启状态下的漏源电阻 (RDS(on)):
    - VGS = -10V时,ID = -14.4A: 11mΩ
    - VGS = -4.5V时,ID = -11.5A: 18mΩ
    - 传输特性:
    - 在VDS = -15V、ID = -14.4A时的跨导 (gfs): 37S

    产品特点和优势


    - 低热阻封装: PowerPAK® 封装体积小且低剖面设计,具有出色的散热性能。
    - 零栅电压漏极电流 (IDSS): VDS = -30V、VGS = 0V时,IDSS为-1μA。
    - 100% 集成测试: Rg 和 UIS 测试均通过。
    - 环保材料: 符合IEC 61249-2-21标准,无卤素。
    - RoHS 合规: 产品符合欧盟RoHS指令要求,有助于减少环境污染。

    应用案例和使用建议


    应用场景:
    - 负载开关: 用于控制电路中的负载电流,例如在电源管理和电池管理系统中。
    - 适配器开关: 在适配器中作为开关元件,以实现高效的能量转换。
    使用建议:
    - 在负载开关中,应注意选择适当的驱动电压以确保快速切换,同时避免过高的栅源电压导致损坏。
    - 在适配器开关中,考虑到长时间工作下的温度变化,建议增加外部散热措施以延长产品寿命。

    兼容性和支持


    - 兼容性: VBZQF50P03 MOSFET 具有通用接口,易于与其他常见的电子元器件和系统集成。
    - 支持与维护: VBsemi 提供详尽的技术文档和支持,包括详细的安装指南和故障排查手册,确保客户能够顺利使用并维护该产品。

    常见问题与解决方案


    - 问题1: 如何确定合适的驱动电压?
    - 解决方案: 查阅技术手册中的输出特性和传输特性图,选择合适的VGS电压,一般建议VGS = -10V以确保低RDS(on)。

    - 问题2: 如何防止过度发热?
    - 解决方案: 确保使用时散热措施到位,特别是在高电流应用中。可以考虑使用外部散热片或其他散热方法。

    总结和推荐



    总结

    :
    VBZQF50P03是一款高性能、环保型的P沟道30V MOSFET,具有优异的热阻特性、低导通电阻以及高可靠性。其广泛应用在笔记本电脑、负载开关和适配器开关中,满足各种电力管理需求。
    推荐:
    鉴于其卓越的技术性能和广泛的适用范围,强烈推荐VBZQF50P03 MOSFET给那些需要高效率、可靠性和环境友好性的电力控制系统的设计者和工程师们。

VBZQF50P03参数

参数
FET类型 1个P沟道
Vgs(th)-栅源极阈值电压 2.23V
Id-连续漏极电流 45A
Rds(On)-漏源导通电阻 11mΩ@10V,18mΩ@4.5V
最大功率耗散 -
Vds-漏源极击穿电压 30V
通道数量 -
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 20V
栅极电荷 -
配置 -
通用封装 QFN-8
安装方式 贴片安装
零件状态 在售

VBZQF50P03厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

VBZQF50P03数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 VBZQF50P03 VBZQF50P03数据手册

VBZQF50P03封装设计

查看详情并下载
Symbol
Footprint
3D Model
