VBQG7322

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,30V,5.8A,RDS(ON),22mΩ@10V,28mΩ@4.5V,20Vgs(±V);1.2Vth(V) 封装:DFN6(2X2)
供应商型号: 14M-VBQG7322 DFN6(2X2)
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) VBQG7322

VBQG7322概述

    VBQG7322 N-Channel 30V MOSFET 技术手册解析

    产品简介


    VBQG7322 是一款 N 沟道 30V MOSFET(金属氧化物半导体场效应晶体管),特别适用于高速开关和 DC/DC 转换器等应用。这款 MOSFET 配备了先进的 TrenchFET® 技术,具有低导通电阻(RDS(on))和高电流处理能力,非常适合需要高效能和紧凑设计的应用场合。

    技术参数


    - 额定电压(VDS):30V
    - 最大连续漏极电流(ID):6A(TC = 25°C)
    - 最大漏极-源极导通电阻(RDS(on)):0.023Ω(VGS = 10V)、0.027Ω(VGS = 4.5V)
    - 总栅极电荷(Qg):4.2nC(VGS = 4.5V)、8.2nC(VGS = 10V)
    - 输入电容(Ciss):424pF(VDS = 15V)
    - 反向传输电容(Crss):42pF
    - 工作温度范围:-55°C 到 150°C
    - 最大功率耗散:2.5W(TC = 25°C)

    产品特点和优势


    - 低导通电阻:VBQG7322 的低导通电阻使得其在开关过程中损耗较小,从而提高能效并减少发热。
    - 高可靠性:通过了 100% 测试,确保每一个产品都符合高质量标准。
    - 环保材料:符合 RoHS 和无卤素要求,适合绿色制造需求。
    - 应用广泛:适用于 DC/DC 转换器、电机驱动、电源管理等多种应用场景。

    应用案例和使用建议


    - 应用案例:在 DC/DC 转换器中,VBQG7322 可以作为高效能的开关器件,显著降低能耗和发热。
    - 使用建议:在高温环境下使用时,注意散热设计,避免因过热导致的损坏。同时,建议在设计 PCB 布局时采用推荐的焊盘布局,以提高热管理和电气性能。

    兼容性和支持

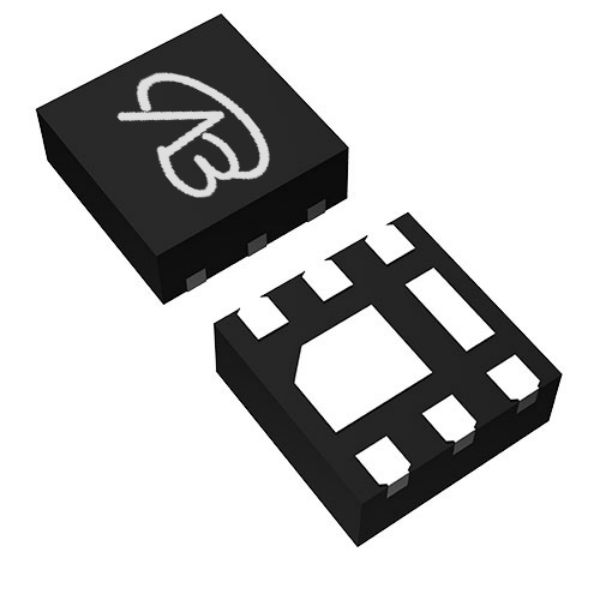

    - 兼容性:VBQG7322 采用了标准的 6 引脚封装(PowerPAK SC-70-6L),易于与其他电子元器件集成。
    - 支持和服务:台湾 VBsemi 公司提供全方位的技术支持和售后服务,客户可通过 400-655-8788 获取帮助。

    常见问题与解决方案


    1. 问题:在高温下工作时发热严重。
    - 解决方案:增加外部散热片或改进 PCB 布局,增强热传导和对流。

    2. 问题:导通电阻过高。
    - 解决方案:检查电路设计是否正确,确保 VGS 电压满足器件要求。

    总结和推荐


    综上所述,VBQG7322 MOSFET 在低导通电阻、高可靠性和绿色环保方面表现卓越,是适用于多种应用场景的理想选择。其出色的性能和广泛应用前景使其成为市场上极具竞争力的产品。因此,我们强烈推荐使用 VBQG7322 MOSFET 来提升系统的能效和可靠性。
    如需进一步了解 VBQG7322 的详细信息或技术支持,欢迎随时联系台湾 VBsemi 官方客服热线:400-655-8788。

VBQG7322参数

参数
通道数量 -
配置 -
Vgs(th)-栅源极阈值电压 1.2V
Rds(On)-漏源导通电阻 22mΩ@10V,28mΩ@4.5V
栅极电荷 -
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 20V
最大功率耗散 -
FET类型 1个N沟道
Id-连续漏极电流 5.8A
Vds-漏源极击穿电压 30V
通用封装 DFN-6
安装方式 贴片安装
零件状态 在售

VBQG7322厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

VBQG7322数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 VBQG7322 VBQG7322数据手册

VBQG7322封装设计

查看详情并下载
Symbol
Footprint
3D Model
