首页  >  产品百科  >  VBQF1306

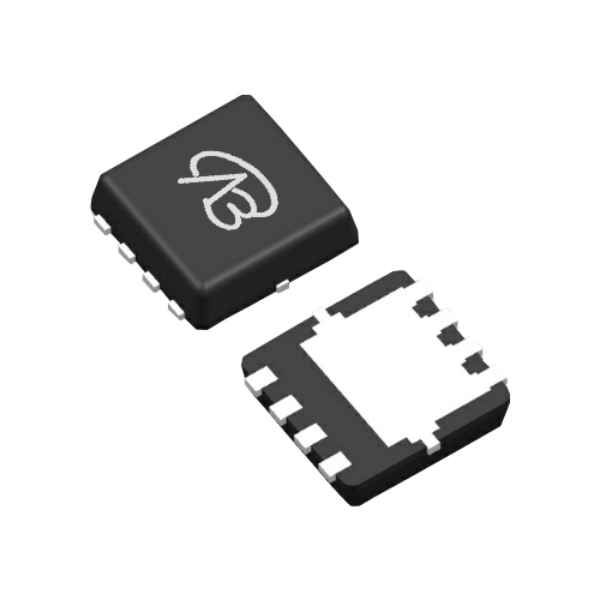

VBQF1306

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,30V,40A,RDS(ON),6mΩ@10V,7.2mΩ@4.5V,20Vgs(±V);1~3Vth(V) 封装:DFN8(3X3)
供应商型号: VBQF1306 DFN8(3X3)
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) VBQF1306

VBQF1306概述

    N-Channel 30-V (D-S) MOSFET VBQF1306 技术手册

    产品简介


    N-Channel 30-V (D-S) MOSFET(金属氧化物半导体场效应晶体管)是专为多种直流到直流转换应用设计的高性能产品。这款产品广泛应用于笔记本电脑、游戏设备以及其他需要高效率低损耗电源管理的设备中。其独特的 TrenchFET® 技术不仅提高了开关性能,还增强了热稳定性和可靠性。

    技术参数


    - 额定电压(VDS):30V
    - 最大连续漏极电流(TJ = 150°C):在 25°C 环境下为 40A,70°C 下降为 27.1A
    - 最大脉冲漏极电流(IDM):70A
    - 最大连续源漏二极管电流(IS):2.7A
    - 最大单脉冲雪崩电流(IAS):40A
    - 最大雪崩能量(EAS):80mJ
    - 最大功率耗散:在 25°C 环境下为 6.0W,70°C 下降为 1.9W
    - 工作温度范围(TJ, Tstg):-55°C 至 150°C
    - 绝对最大额定值(TA = 25°C):所有数据详见绝对最大额定值表格

    产品特点和优势


    1. 零卤素环保材料:完全符合 RoHS 标准,适用于各种对环保要求较高的场合。
    2. TrenchFET® 功率 MOSFET 技术:提供更高的开关速度和更小的导通电阻。
    3. 全范围 UIS 测试:确保产品可靠性和稳定性,满足工业标准要求。

    应用案例和使用建议


    这款 MOSFET 广泛应用于 DC/DC 转换器的低侧开关应用中,例如笔记本电脑的电源管理模块。在具体应用中,可以考虑在散热设计上加以优化以发挥其最佳性能。由于其出色的耐高温能力(最高可至 150°C),特别适合于高温环境中使用。

    兼容性和支持


    该 MOSFET 设计灵活,可以与其他主流电子元件配合使用。厂家提供了全面的技术支持和服务热线(400-655-8788),用户可以随时获取详细的使用指南和技术支持。

    常见问题与解决方案


    - Q: 在什么情况下会达到最大脉冲漏极电流?
    - A: 当设备处于极端条件时,如短时间大电流工作,可能会达到最大脉冲漏极电流。建议在设计电路时预留适当的保护措施。

    - Q: 如何确保长期运行的稳定性?
    - A: 使用合适的散热装置,并定期检查电路的运行状态。若发现异常温升或其他问题,应及时调整。

    总结和推荐


    N-Channel 30-V (D-S) MOSFET VBQF1306 是一款高性能、高可靠性的电子元器件。它在多种应用中表现卓越,尤其是在高效电源管理和高温环境下。考虑到其广泛的适用性和厂家提供的优质支持,我们强烈推荐将其用于需要高可靠性和高性能的应用中。

VBQF1306参数

参数
栅极电荷 -
配置 -
最大功率耗散 -
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 6mΩ@10V,7.2mΩ@4.5V
Vgs(th)-栅源极阈值电压 1V~3V
FET类型 1个N沟道
Vds-漏源极击穿电压 30V
通道数量 -
Id-连续漏极电流 40A
通用封装 DFN-8
安装方式 贴片安装
零件状态 在售

VBQF1306厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

VBQF1306数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 VBQF1306 VBQF1306数据手册

VBQF1306封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.7875
库存: 100
起订量: 5 增量: 5000
交货地:
最小起订量为:5
合计: ¥ 8.93
直接购买
加入购物车
