UPA1917TE

产品分类: 场效应管(MOSFET)
产品描述: P—Channel沟道,-30V,-4.8A,RDS(ON),49mΩ@10V,54mΩ@4.5V,20Vgs(±V);-1~-3Vth(V) 封装:SOT23-6
供应商型号: 14M-UPA1917TE SOT23-6
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) UPA1917TE

UPA1917TE概述

    UPA1917TE-VB P-Channel 30-V MOSFET 技术手册

    产品简介


    UPA1917TE-VB 是一款P沟道30V(漏-源)功率MOSFET,采用 TrenchFET® 技术制造。这款MOSFET 主要用于负载开关应用,适用于多种电子设备。其紧凑的设计和高可靠性使其成为众多工业和消费电子应用的理想选择。

    技术参数


    以下是 UPA1917TE-VB 的主要技术规格和性能参数:
    - 漏-源电压 (VDS):30V
    - 漏极连续电流 (TJ = 150°C):
    - 在25°C时:-4.8A
    - 在70°C时:-4.1A
    - 最大脉冲漏极电流 (IDM):-20A
    - 漏极-源极二极管连续电流 (IS):-2.5A
    - 最大功率耗散 (PD):
    - 在25°C时:3.0W
    - 在70°C时:2.0W
    - 热阻率:
    - 最大结点至环境热阻 (RthJA):55°C/W(最大值)
    - 最大结点至引脚(漏极)热阻 (RthJF):34°C/W(最大值)

    产品特点和优势


    UPA1917TE-VB 具有以下显著特点和优势:
    - 采用 TrenchFET® 技术,确保低导通电阻和高效率。
    - 符合IEC 61249-2-21标准,不含卤素,环保安全。
    - 高温工作范围(-55°C 至 +150°C),适用于严苛环境。
    - 低导通电阻(RDS(on)),在不同栅源电压下的典型值为0.049Ω(VGS=-10V)到0.054Ω(VGS=-4.5V)。
    - 支持高电流和脉冲电流,最大脉冲漏极电流可达-20A。

    应用案例和使用建议


    UPA1917TE-VB 主要应用于负载开关。例如,在电池管理系统的电源路径控制中,它可作为高效的开关元件。使用建议如下:
    - 确保散热设计合理,特别是在高温环境下。
    - 考虑并联多个器件以处理更大电流需求。
    - 注意驱动电压的选择,以确保最佳性能。

    兼容性和支持

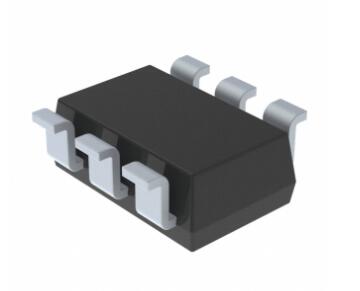

    UPA1917TE-VB 采用 TSOP-6 封装,与市场上主流电路板具有良好的兼容性。制造商提供全面的技术支持和服务,包括详细的规格书和用户指南,以及在线技术支持服务。请联系制造商的服务热线:400-655-8788 获取更多信息。

    常见问题与解决方案


    1. 问题:器件发热严重
    - 解决方案: 检查散热设计是否足够,必要时增加散热片或改善通风条件。
    2. 问题:开关速度慢
    - 解决方案: 确认驱动电压和驱动电阻设置正确,同时检查电路板布局是否影响信号完整性。
    3. 问题:导通电阻过高
    - 解决方案: 检查工作温度是否超出正常范围,同时确认栅源电压设置是否适当。

    总结和推荐


    UPA1917TE-VB P-Channel 30-V MOSFET 凭借其高效率、宽工作温度范围和优秀的热管理能力,在负载开关应用中表现出色。推荐使用该器件于需要高可靠性和高效能的应用场合,如工业自动化、电池管理系统等。通过合理的电路设计和散热措施,能够充分发挥其性能优势。

UPA1917TE参数

参数
Vgs-栅源极电压 -
最大功率耗散 3W
栅极电荷 -
Vgs(th)-栅源极阈值电压 -
Id-连续漏极电流 4.8A
Ciss-不同 Vds 时的输入最大电容 -
配置 -
Rds(On)-漏源导通电阻 0.054Ω@VGS = -4.5 V,ID = -1 A(typ)
通道数量 -
Vds-漏源极击穿电压 30V
FET类型 1个P沟道
通用封装 SOT-6
安装方式 贴片安装
零件状态 在售
