R26R-0100

产品分类: 线缆工具
厂牌: JONARD TOOLS

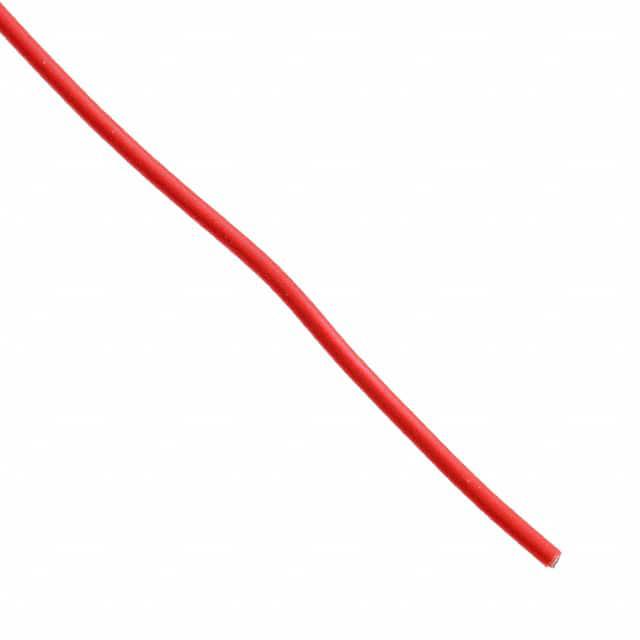

产品描述: Wire Wrap Wire 26AWG 30.48m 0.69mm Silver Plated Copper
供应商型号: ET-4336747
供应商: 海外现货
标准整包数: 1
JONARD TOOLS 线缆工具 R26R-0100

R26R-0100概述

    电子元器件产品技术手册:银色镀层铜线

    产品简介


    本技术手册提供的是符合UL标准1422、额定温度为105°C的无电压限制的26 AWG实心银色镀层无氧高导电铜线的技术规格。此产品主要用于电子设备中的连接和信号传输,具有广泛的适用范围,如通信系统、医疗设备、消费电子产品等。该产品采用银色镀层无氧铜作为导体材料,具备优异的电气性能和长期稳定性,适用于多种复杂的工作环境。

    技术参数


    | 参数项 | 规格值 |

    | 导体尺寸 | 26 AWG 实心 |
    | 圆形密尔面积 | ≥ 246 mil² |
    | 导体材料 | 银色镀层无氧高导电铜(符合ASTM-B170)|
    | 20°C 时的最大直流电阻 | ≤ 43.53Ω/M’ |
    | 延展率 | ≥ 20% |
    | 镀层 | 银,最小厚度为40微英寸(符合ASTM-B298)|
    | 单位长度重量 | 0.765磅/1000英尺 |
    | 直径 | 0.0159英寸 (名义值), 0.0158英寸 (最小值)|
    | 绝缘材料 | Kynar 460 |
    | 绝缘直径 | 0.0275英寸 ± 0.0015英寸 |
    | 最小平均壁厚 | 0.005英寸 |
    | 任何点的最小厚度 | 0.004英寸 |
    | 电火花试验 | 2000VAC RMS |
    | 色彩 | 按要求定制 |
    | 单位长度重量(绝缘后) | 0.285磅/1000英尺 |
    | 总重量 | 1.05磅/1000英尺 |
    | 燃烧等级 | VW-1 |

    产品特点和优势


    1. 卓越的导电性:由于采用银色镀层无氧高导电铜,本产品具备出色的导电性能,可以在高温下保持稳定的工作状态。
    2. 高可靠性:通过严格的延展率测试,确保在拉伸过程中不会断裂,满足实际应用中的耐用性需求。
    3. 优异的绝缘性能:采用Kynar 460材料,具有极好的耐热、耐腐蚀和耐磨损特性,能够有效保护内部导体不受外界环境的影响。
    4. 良好的安全性:经过2000VAC电火花测试,确保产品在高压环境下的安全运行,降低电气故障的风险。
    5. 广泛的应用领域:可以用于各种需要高精度和高性能连接的场合,特别是在极端环境下也能可靠工作。

    应用案例和使用建议


    1. 通信设备:该产品可以用于通信电缆,提高数据传输速率并减少信号干扰。
    2. 医疗仪器:在医疗领域,该铜线可以用于精密传感器和监测设备中,保证设备的稳定性和准确性。
    3. 汽车电子:应用于汽车电子控制单元(ECU)内部连接,提升汽车电子系统的可靠性和使用寿命。

    兼容性和支持


    该产品可与其他符合UL标准1422的设备和组件兼容,确保安装和维护的便利性。制造商提供全面的技术支持服务,包括产品选择指导、现场安装支持及售后咨询服务,以帮助客户充分利用产品的性能和优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线表面出现氧化现象 | 定期清洁导线表面,使用专用清洗剂和毛刷轻轻擦拭,避免直接接触空气和水分。|
    | 产品绝缘层受损或剥落 | 在搬运和安装过程中要小心轻放,避免与尖锐物体接触。使用合适的绝缘材料进行补救。|

    总结和推荐


    总体而言,这款银色镀层无氧高导电铜线以其卓越的导电性、高可靠性以及广泛的适用范围,在电子设备制造领域表现出色。它的优越性能和坚固耐用的特点使其成为通信、医疗、汽车等多个领域的理想选择。因此,我们强烈推荐使用这款产品来实现高效、稳定且安全的电气连接。

R26R-0100参数

参数
100' (30.5m)
零件状态 在售
包装方式 散装

R26R-0100厂商介绍

Jonard Tools是一家美国专业工具制造商,成立于1949年,专注于生产高品质的电子工具和手动工具。公司主营产品包括电子工具、手动工具、精密工具和特殊工具四大类。

1. 电子工具:包括剪线钳、剥线钳、压线钳等,广泛应用于电子、电气、通信等行业。
2. 手动工具:包括螺丝刀、扳手、钳子等,适用于家庭、工业和维修等领域。
3. 精密工具:包括显微镜、放大镜、镊子等,用于精密仪器、实验室和科研等领域。
4. 特殊工具:包括线缆切割器、线缆剥皮器等,满足特殊行业和特殊需求。

Jonard Tools的优势在于:
1. 专业制造:拥有70多年专业制造经验,产品质量可靠。
2. 创新设计:不断研发创新,满足市场需求。
3. 广泛应用:产品广泛应用于电子、电气、通信等行业,满足各种需求。
4. 优质服务:提供完善的售后服务,解决客户问题。

R26R-0100数据手册

厂牌 PDF简要描述 下载
JONARD TOOLS 线缆工具 JONARD TOOLS R26R-0100 R26R-0100数据手册

R26R-0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.0016 ¥ 228.1635
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 228.16
直接购买
