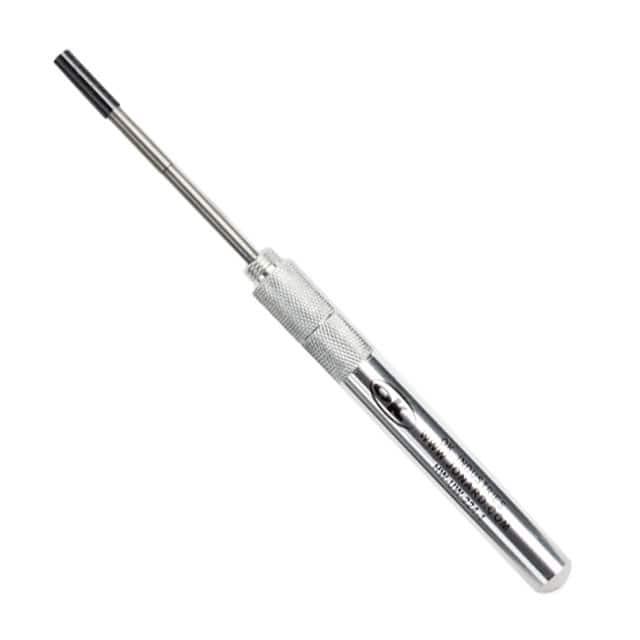

HW-UW-224-1

产品分类: 线缆工具
厂牌: JONARD TOOLS
产品描述: Tools and Accessories, Wrap-Unwrap Tool, 22-24 AWG
供应商型号: ET-1001202
供应商: 海外现货
标准整包数: 1
JONARD TOOLS 线缆工具 HW-UW-224-1

HW-UW-224-1概述

    Wrap-Unwrap Tool 技术手册解读

    产品简介


    Wrap-Unwrap Tool 是一款集接线和拆卸两种功能于一身的专业工具,适用于需要定期进行接线工作的场合。它专为手工接线而设计,具备操作简便、精度高和耐用性强等特点,适合各种电子设备、工业控制系统以及通信系统中的接线需求。紧凑便携的设计使其成为技术人员的理想选择。

    技术参数


    下表展示了不同型号Wrap-Unwrap Tool的技术规格:
    | 型号 | 接线类型 | 导线直径范围 | 绝缘层直径范围 | 端子孔直径 | 端子孔深度 | 外径 | 接线柱尺寸 | 拆线直径范围 | 拆线端子孔直径 | 拆线端子孔深度 | 重量 |
    |
    | HW-UW-18-19 | 正常 | 18-19 AWG | - | 0.075” | 1” | 0.250”| 0.045” | 18-19 AWG | 0.075” | 1” | 0.161 lbs |
    | HW-UW-20 | 正常 | 20 AWG | - | 0.075” | 1” | 0.218”| 0.045” | 20-26 AWG | 0.070” | 1” | 0.155 lbs |
    | HW-UW-224 | 正常 | 22-24 AWG | - | 0.075” | 0.807” | 0.218”| 0.045” | 20-26 AWG | 0.070” | 1” | 0.125 lbs |
    | HW-UW-224-1 | 正常 | 22-24 AWG | - | 0.075” | 1” | 0.218”| 0.045” | 20-26 AWG | 0.070” | 1” | 0.150 lbs |
    | HW-UW-2426 | 正常 | 24-26 AWG | - | 0.075” | 0.75” | 0.218”| 0.045” | 20-26 AWG | 0.070” | 1” | 0.150 lbs |
    | HW-UW-26SM | 修改 | 26 AWG | 0.031” | 0.040” | 0.75” | 0.125"| 0.025” | 24-32 AWG | 0.038” | 1” | 0.150 lbs |
    | HW-UW-2829M | 修改 | 28-29 AWG | 0.036” | 0.040” | 0.75” | 0.156"| 0.025” | 24-32 AWG | 0.038” | 1” | 0.148 lbs |
    | HW-UW-30 | 修改 | 30 AWG | 0.027” | 0.036” | 0.75” | 0.125"| 0.025” | 24-32 AWG | 0.038” | 1” | 0.150 lbs |

    产品特点和优势


    - 双重功能:既可以用于接线也可以用于拆卸,节省空间且方便携带。
    - 精准设计:确保接线质量和稳定性,避免因接线不当造成的电路故障。
    - 耐久可靠:采用高品质材料制造,确保工具的长久使用寿命。
    - 简便操作:只需几秒钟即可切换接线和拆卸模式,提高工作效率。

    应用案例和使用建议


    这些工具广泛应用于工业自动化、通信设施等领域。例如,在制造生产线中,技术人员可以使用这些工具快速更换传感器连接线路,减少停机时间;在电信基础设施维护时,使用这些工具进行导线接驳,确保信号传输的稳定性和可靠性。为了确保最佳效果,建议在使用前仔细阅读并理解产品说明书,选择合适的工具型号以匹配具体的应用需求。

    兼容性和支持


    上述各型号工具均具有良好的兼容性,能够适配多种规格的导线和终端。同时,制造商提供了完善的售后服务和技术支持,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题:在接线过程中,如何避免导线被过度压紧?
    - 解决方案:请按照产品说明书中的指导进行操作,确保使用的导线规格与工具匹配,不要强行扭动导线。

    - 问题:在拆线时发现端子孔变形怎么办?
    - 解决方案:检查端子孔是否有异物阻塞,清理后重新尝试。如仍存在问题,请联系客服获取进一步帮助。

    总结和推荐


    Wrap-Unwrap Tool凭借其高效的接线和拆卸能力、精准的设计和可靠的质量,成为电子行业不可或缺的重要工具之一。它不仅简化了复杂的接线过程,还显著提高了工作效率。强烈推荐给需要进行频繁接线作业的专业技术人员和维修人员。

HW-UW-224-1参数

参数
零件状态 在售
包装方式 散装

HW-UW-224-1厂商介绍

Jonard Tools是一家美国专业工具制造商,成立于1949年,专注于生产高品质的电子工具和手动工具。公司主营产品包括电子工具、手动工具、精密工具和特殊工具四大类。

1. 电子工具:包括剪线钳、剥线钳、压线钳等,广泛应用于电子、电气、通信等行业。
2. 手动工具:包括螺丝刀、扳手、钳子等,适用于家庭、工业和维修等领域。
3. 精密工具:包括显微镜、放大镜、镊子等,用于精密仪器、实验室和科研等领域。
4. 特殊工具:包括线缆切割器、线缆剥皮器等,满足特殊行业和特殊需求。

Jonard Tools的优势在于:
1. 专业制造:拥有70多年专业制造经验,产品质量可靠。
2. 创新设计:不断研发创新,满足市场需求。
3. 广泛应用:产品广泛应用于电子、电气、通信等行业,满足各种需求。
4. 优质服务:提供完善的售后服务,解决客户问题。

HW-UW-224-1数据手册

厂牌 PDF简要描述 下载
JONARD TOOLS 线缆工具 JONARD TOOLS HW-UW-224-1 HW-UW-224-1数据手册

HW-UW-224-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
