QSCP251Q510G1GV001T

产品分类: 陶瓷电容
产品描述: 51pF ±2% C0G(NP0) 250V 0603 贴片安装 1.57mm(长度)*810μm(宽度)
供应商型号: 712-QSCP251Q510G1GV001TTR-ND
供应商: Digi-Key
标准整包数: 4000

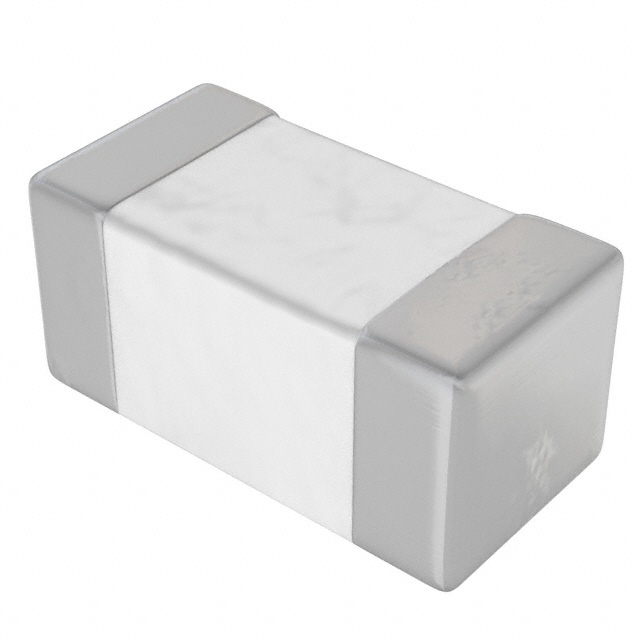

JOHANSON TECHNOLOGY 陶瓷电容 QSCP251Q510G1GV001T

QSCP251Q510G1GV001T概述

    多层高Q电容器技术手册

    产品简介


    多层高Q电容器是专为高Q值和微波应用设计的一系列产品。这类电容器广泛应用于高频无线通信、便携式无线设备及电池供电产品。它们具有超高的Q值性能,并展示出NP0温度特性。S系列(R07S, R14S, R15S)电容器表现出超高的Q性能,L系列(R05L)电容器提供中高Q性能,而E系列(S42E, S48E, S58E)电容器则在HF到微波频率范围内表现出卓越的高Q性能。特别适用于高电压和大电流应用。

    技术参数


    - Q值: 超过1000(典型值为10,000)
    - 介电强度:
    - 500VDC或以下:不超过2.5倍额定直流工作电压
    - 1000VDC或以下:不超过1.5倍额定直流工作电压
    - 1500VDC及以上:不超过1.0倍额定直流工作电压
    - 温度系数: 在-55°C至125°C范围内的典型值为0±30ppm/°C
    - 绝缘电阻: 在25°C时大于10GΩ
    - 工作温度: -55°C至150°C
    - 尺寸:
    - 0201 (R05): 0.2至100pF
    - 0402 (R07S): 0.2至33pF
    - 0603 (R14S): 0.2至100pF
    - 0805 (R15S): 0.3至220pF
    - 1111 (S42E): 0.2至1000pF
    - 2525 (S48E): 1.0至2700pF
    - 3838 (S58E): 1.0至5100pF

    产品特点和优势


    1. 超高的Q值性能:适合于要求高Q值的精密应用。
    2. NP0温度特性:确保电容值的稳定性。
    3. 低ESR:提升电路的整体效率。
    4. 多种封装选项:包括芯片(镍屏障或无磁性Pt.-Ag)或无磁性引线形式,便于不同应用场合的选择。

    应用案例和使用建议


    这类电容器广泛应用于高功率射频应用中。例如,在无线通信设备中作为谐振电路的一部分,以保证稳定的信号传输。对于高频滤波器设计,垂直排列的电容器能减少并行频率,从而提升滤波效果。对于水平排列的电容器,建议采用较小的耦合电容以减少相邻电容器之间的耦合效应。

    兼容性和支持


    - 兼容性: 可与标准的电子元件及电路板设计相兼容。
    - 支持: 公司提供详细的技术文档及用户指南,以帮助客户解决常见的安装及调试问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中电容器损坏 | 检查焊接温度和时间,避免过度加热。 |
    | 环境温度过高导致失效 | 使用热敏电阻或其他散热措施来降低温度。 |
    | 信号质量不佳 | 检查电容器的Q值和ESR,确保选择合适的型号。 |

    总结和推荐


    多层高Q电容器凭借其出色的Q值性能、稳定的工作温度和灵活的封装选项,在高频无线通信和电源管理领域表现出色。无论是在实验室环境中还是在批量生产中,这些电容器都展现了其强大的适应性和可靠性。因此,强烈推荐使用这类产品,特别是对于需要高性能射频组件的应用场景。
    这些电容器在设计和制造过程中采用了严格的质量控制标准,确保其满足各种严格的测试要求。无论是对新项目的设计,还是对现有产品的升级,这些电容器都是理想的选择。

QSCP251Q510G1GV001T参数

参数
电容值 51pF
容差 ±2%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 1.57mm(长度)*810μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

QSCP251Q510G1GV001T厂商介绍

Johanson Technology是一家全球领先的射频和微波陶瓷电容器制造商,专注于为各种应用提供高性能的电容器解决方案。公司主营产品包括:

1. 射频/微波陶瓷电容器:用于高频电路,如无线通信、**、**通信等。
2. 表面贴装电容器:适用于自动化装配线,常用于消费电子和工业设备。
3. 高压陶瓷电容器:适用于需要高电压稳定性的应用,如电力系统和医疗设备。
4. 通用陶瓷电容器:适用于各种通用电子设备,提供基本的电容功能。

Johanson Technology的产品广泛应用于通信、工业、医疗、*事和****等领域。公司的优势在于:

- 技术创新:持续研发新技术,以满足不断变化的市场需求。
- 高质量标准:产品符合严格的质量控制标准,确保可靠性和耐用性。
- 定制解决方案:能够根据客户特定需求提供定制化的电容器解决方案。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供及时的支持和解决方案。

QSCP251Q510G1GV001T数据手册

厂牌 PDF简要描述 下载
JOHANSON TECHNOLOGY 陶瓷电容 JOHANSON TECHNOLOGY QSCP251Q510G1GV001T QSCP251Q510G1GV001T数据手册

QSCP251Q510G1GV001T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1632 ¥ 1.366
8000+ $ 0.1553 ¥ 1.2997
12000+ $ 0.1513 ¥ 1.2665
20000+ $ 0.1469 ¥ 1.2297
28000+ $ 0.1444 ¥ 1.2082
40000+ $ 0.1419 ¥ 1.1876
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 5464
