2500AT44M0400001E

产品分类: 无线收发芯片
产品描述: 802.15.4,Bluetooth,WiFi 2.3GHz,2.7GHz 2.7GHz 焊接安装,贴片安装 1mm(高度)
供应商型号: 712-2500AT44M0400001ETR-ND
供应商: Digi-Key
标准整包数: 1
JOHANSON TECHNOLOGY 无线收发芯片 2500AT44M0400001E

2500AT44M0400001E概述

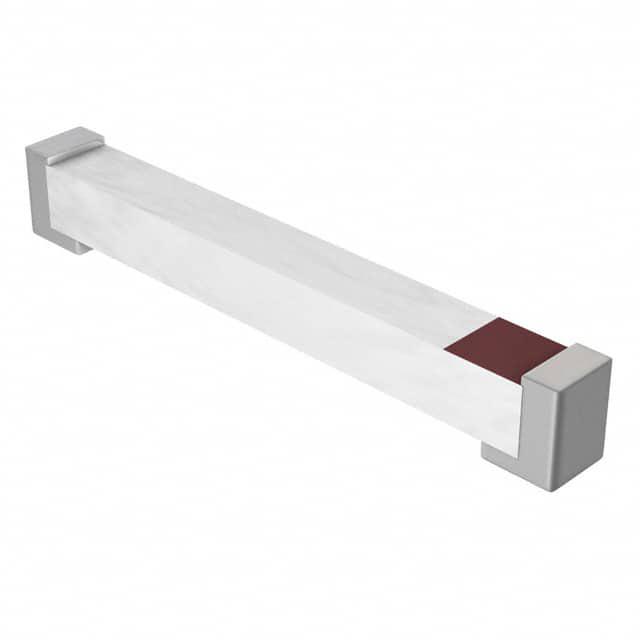

    广泛频带宽表面贴装天线——型号2500AT44M0400

    产品简介


    型号2500AT44M0400是一款广泛频带宽(Wideband)表面贴装(SMD)陶瓷芯片天线。设计用于多种无线通信标准和协议,如蓝牙(Bluetooth)、无线局域网(WLAN)、WiMax、ISM(工业、科学和医疗频段)和自定义协议等。该天线具有卓越的电气特性和广泛的频段覆盖能力,使其成为物联网(IoT)设备、智能家居系统及各类无线终端的理想选择。

    技术参数


    - 操作频率范围: 2.38 GHz 至 2.6 GHz
    - 阻抗: 50 Ω
    - 平均增益:
    - 在2.60 GHz时为0.0 dBi(典型值)
    - 在2.45 GHz时为2.0 dBi(典型值)
    - 在2.38 GHz时为2.5 dBi(典型值)
    - 峰值增益:
    - 在2.60 GHz时为0.0 dBi(典型值)
    - 在2.45 GHz时为2.0 dBi(典型值)
    - 在2.38 GHz时为2.5 dBi(典型值)
    - 返回损耗: ≥ 9.5 dB(在2.3至2.7 GHz频段内)
    - 储存条件: 温度范围:+5°C 至 +35°C,湿度:45%至75%
    - 推荐布局方式:
    - 布局#1:无地平面,天线位于PCB表面
    - 布局#2:可选配置,提供更灵活的设计选择
    - 封装形式: 以1,000个为单位的编带和卷盘(T&R)
    - 供货状态: 每个编带包含1,000个产品
    - 焊接规范: 遵循Johanson Technology公司发布的焊料曲线文件
    - 评估板: 适用于SMA连接器的评估板(2500AT44M0400-EB1SMA)

    产品特点和优势


    型号2500AT44M0400天线的主要特点是能够在2.38 GHz、2.45 GHz 和2.6 GHz三个频段上提供一致的性能,且具有较高的增益水平。它的高返回损耗和较低的插入损耗特性有助于保证信号的稳定传输。此外,宽广的工作温度范围使得该天线能够适应各种严苛的环境条件。独特的布局方案提供灵活性,既支持无地平面设计,也支持带有地平面的设计,满足不同应用场景的需求。

    应用案例和使用建议


    该天线适用于多种无线通信应用,例如智能能源监控系统、蓝牙耳机、无线网络接入点(WLAN AP)等。安装时需要注意以下几点:
    - 确保焊接过程中遵循正确的焊接工艺,使用指定的焊料曲线文件。
    - 安装位置应远离可能干扰信号的金属物体。
    - 对于需要高性能的应用场景,考虑采用附加的匹配电路(如π型网络)以进一步提高天线效率。

    兼容性和支持


    该天线可与其他兼容2.4GHz和5GHz频段的设备无缝集成,例如蓝牙模块、Wi-Fi路由器和其他无线通讯设备。Johanson Technology提供了详细的安装指南和技术支持,帮助客户顺利完成安装和调试过程。对于需要进行特定调整的客户,可以利用其在线调谐工具来优化天线匹配网络。

    常见问题与解决方案


    1. 问题: 天线在组装过程中频繁损坏。
    - 解决方案: 严格按照推荐的焊接曲线进行焊接操作,并使用适当量程的热风枪。

    2. 问题: 收到的产品与预期不符。
    - 解决方案: 确认订购的型号无误,检查包装标识;若存在差异请联系供应商获取新的货物。
    3. 问题: 天线性能未达到预期。
    - 解决方案: 检查安装环境和相关部件的匹配情况;必要时可通过Johanson Technology的技术支持团队获取专业的建议。

    总结和推荐


    型号2500AT44M0400宽频段SMD陶瓷芯片天线凭借其卓越的电气性能、广泛的应用兼容性和可靠的支持服务,成为了当前市场上极具竞争力的选择之一。其多频段覆盖能力和优秀的电气特性,使得它非常适合用于多种无线通讯设备。强烈推荐给寻求高效、稳定无线通讯解决方案的设计者和工程师。

2500AT44M0400001E参数

参数
接收电流 -
典型输出功率 -
最小工作供电电压 -
最小工作频率 2.3GHz,2.7GHz
典型灵敏度 -
接收机数量 -
最大工作供电电压 -
模块/芯片分类 -
传输电流 -
接口类型 -
最大工作频率 2.7GHz
典型供电电流 -
调制方式 -
发送机数量 -
射频系列/标准 802.15.4,Bluetooth,WiFi
最大数据速率 -
支持协议 -
长*宽*高 1mm(高度)
安装方式 焊接安装,贴片安装
包装方式 卷带包装

2500AT44M0400001E厂商介绍

Johanson Technology是一家全球领先的射频和微波陶瓷电容器制造商,专注于为各种应用提供高性能的电容器解决方案。公司主营产品包括:

1. 射频/微波陶瓷电容器:用于高频电路,如无线通信、**、**通信等。
2. 表面贴装电容器:适用于自动化装配线,常用于消费电子和工业设备。
3. 高压陶瓷电容器:适用于需要高电压稳定性的应用,如电力系统和医疗设备。
4. 通用陶瓷电容器:适用于各种通用电子设备,提供基本的电容功能。

Johanson Technology的产品广泛应用于通信、工业、医疗、*事和****等领域。公司的优势在于:

- 技术创新:持续研发新技术,以满足不断变化的市场需求。
- 高质量标准:产品符合严格的质量控制标准,确保可靠性和耐用性。
- 定制解决方案:能够根据客户特定需求提供定制化的电容器解决方案。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供及时的支持和解决方案。

2500AT44M0400001E数据手册

厂牌 PDF简要描述 下载
JOHANSON TECHNOLOGY 无线收发芯片 JOHANSON TECHNOLOGY 2500AT44M0400001E 2500AT44M0400001E数据手册

2500AT44M0400001E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4492 ¥ 3.7593
2000+ $ 0.4106 ¥ 3.4361
5000+ $ 0.369 ¥ 3.0881
7000+ $ 0.356 ¥ 2.9794
10000+ $ 0.3481 ¥ 2.9135
库存: 4000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 3759.3
